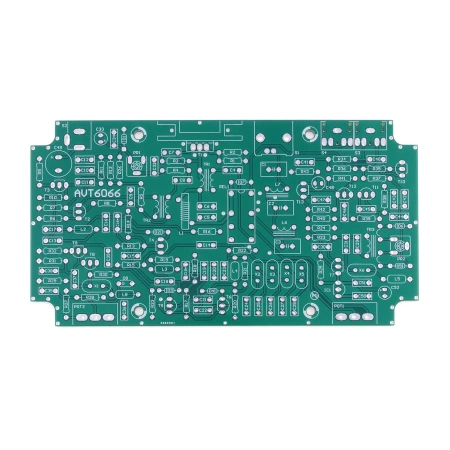

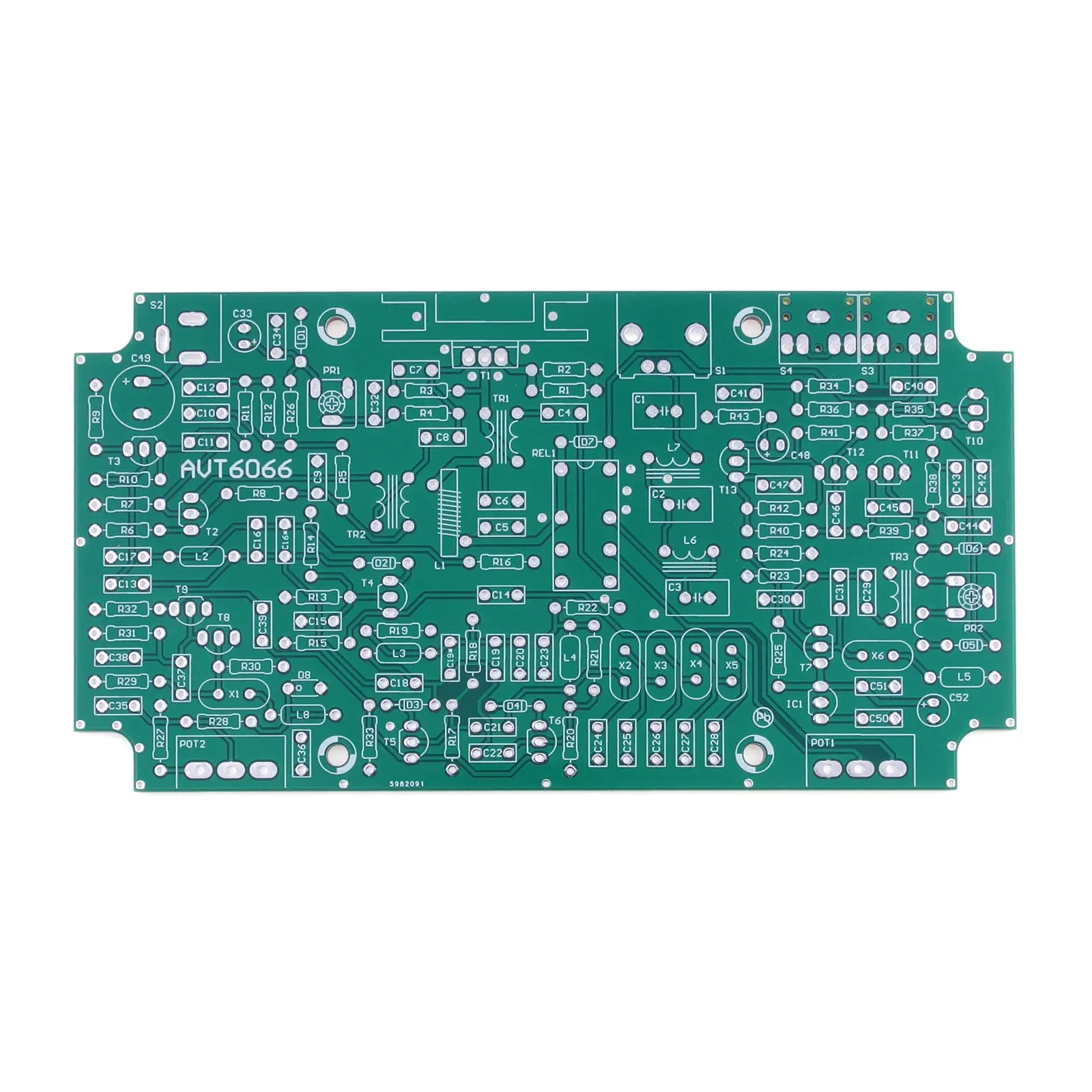

TRX Ewa 40m Transceiver QRP początkującego krótkofalowca - PCB do projektu AVT 6066

Do pobrania:

Dokumentacja

Pomimo łatwej dostępności fabrycznych transceiverów KF o mocy rzędu 100 W, transceivery małej mocy (QRP) są chętnie konstruowane oraz zabierane na wakacje czy urlopy. Praca z niewielką mocą, na własnoręcznie wykonanym, prostym i małogabarytowym urządzeniu zasilanym z akumulatora daje dużo przyjemności, nie tylko początkującym krótkofalowcom.

W ofertach handlowych, głównie w sklepach internetowych, można znaleźć wiele układów nadawczo-odbiorczych do samodzielnego montażu, bardzo często skomplikowanych i opartych na drogich elementach, w tym różnych, nowoczesnych układach scalonych. Dostępne są też gotowe moduły, z których można złożyć transceiver, ale nie mają one większych walorów dydaktycznych Prezentowany transceiver, na jedno z podstawowych pasm częstotliwości amatorskich (7 MHz), potocznie nazywanych czterdziestką, powstał z myślą o początkujących, licencjonowanych radioamatorach, którzy chcą zbudować bardzo proste oraz tanie urządzenie nadawczo-odbiorcze o niewielkich wymiarach i poznać przy tym podstawy radiotechniki. Przy projektowaniu układu autorowi przyświecały dwa znane przysłowia:

• próżnym działaniem jest zbudowanie czegoś z dużej liczby elementów, jeśli można je wykonać z mniejszej ich liczby;
• największy sukces zostaje osiągnięty, gdy nie można już zmniejszyć liczby elementów.

Układ został ograniczony do niezbędnego minimum z użyciem popularnych podzespołów i minimalnej liczby nawijanych samodzielnie cewek, przy zachowaniu dobrych parametrów urządzenia. TRX pracuje w układzie z pośrednią przemianą częstotliwości i umożliwia odbiór oraz nadawanie sygnałów fonicznych – jednowstęgowych (LSB), w najczęściej zajmowanym przez polskie stacje wycinku pasma 40 m. Umożliwia współpracę z anteną na pasmo 40 m, zasilaną kablem koncentrycznym, a także z zestawem słuchawkowo-mikrofonowym wyposażonym w przycisk PTT. Prezentowany układ różni się zasadniczo od wszystkich aktualnie dostępnych rozwiązań, ponieważ został wykonany z użyciem jedynie 13 popularnych tranzystorów i jednego stabilizatora, czyli łatwo dostępnych elementów, jakie autor miał pod ręką. Moc wyjściowa nadajnika przy zasilaniu z zasilacza 13,8 V wynosiła około 3...4 W, zaś wymiary urządzenia to 85 × 154 × 43 mm. Podobne układy na dyskretnych elementach były budowane już dawno, kiedy na rynku jeszcze nie było układów scalonych, ale opisywane rozwiązanie prezentuje nowe podejście do konstrukcji w oparciu o aktualnie dostępne podzespoły oraz wieloletnie doświadczenia autora w konstruowaniu bardziej skomplikowanych układów (Bartek, Antek, Junior, Zuch, Jędrek...).

Przystępując do budowy tego TRX-a, autor miał świadomość, że trudno jest skonstruować radio o niewielkich wymiarach, do którego części będą kosztować kilkadziesiąt złotych, a które będzie jednocześnie miało parametry porównywalne z transceiverami fabrycznymi. Wprawdzie można zrobić SDR-a (jednak zazwyczaj potrzeba jeszcze komputera) lub zaangażować do pracy jakiś nowoczesny syntezer, DDS i PIC, ale wtedy to już nie będzie proste i tanie radio home made, tylko powstanie konstrukcja droższa, odpowiednia dla bardziej zaawansowanych. Choć w urządzeniu są liczne uproszczenia układowe i ograniczona liczba zastosowanych elementów, to jednak uzyskane parametry umożliwiają w sprzyjających warunkach propagacyjnych normalną pracę foniczną w wycinku pasma 40 m. Transceiver ten można polecić początkującym krótkofalowcom nie tylko ze względu na niską cenę użytych podzespołów, ale przede wszystkim z uwagi na walory edukacyjne. W takim „szkolnym” urządzeniu bardzo łatwo jest prześledzić tory sygnałów oraz poznać pracę poszczególnych bloków i bez problemu zrozumieć zasadę działania transceivera.

Konstrukcja ta może być pierwszą wprawką, po zdobyciu licencji, do budowy bardziej skomplikowanych układów nadawczo-odbiorczych i poznawania klasycznej radiotechniki oraz tajników krótkofalarstwa na popularnym paśmie HF.

Wybrane parametry:

• pasmo: KF 7 MHz (7085…7185 kHz) / 40 m
• pośrednia przemiana częstotliwości
• odbiór i nadawanie sygnałów modulowanych jednowstęgowo (SSB)
• współpraca z zestawem słuchawkowo-mikrofonowym wyposażonym w przycisk PTT
• zasilanie: pojedyncze 12 V DC / 500 mA
• PCB pasująca do obudowy Z78
• wymiary płytki: 148x79mm

Projekt AVT 6066 EP 01/25
