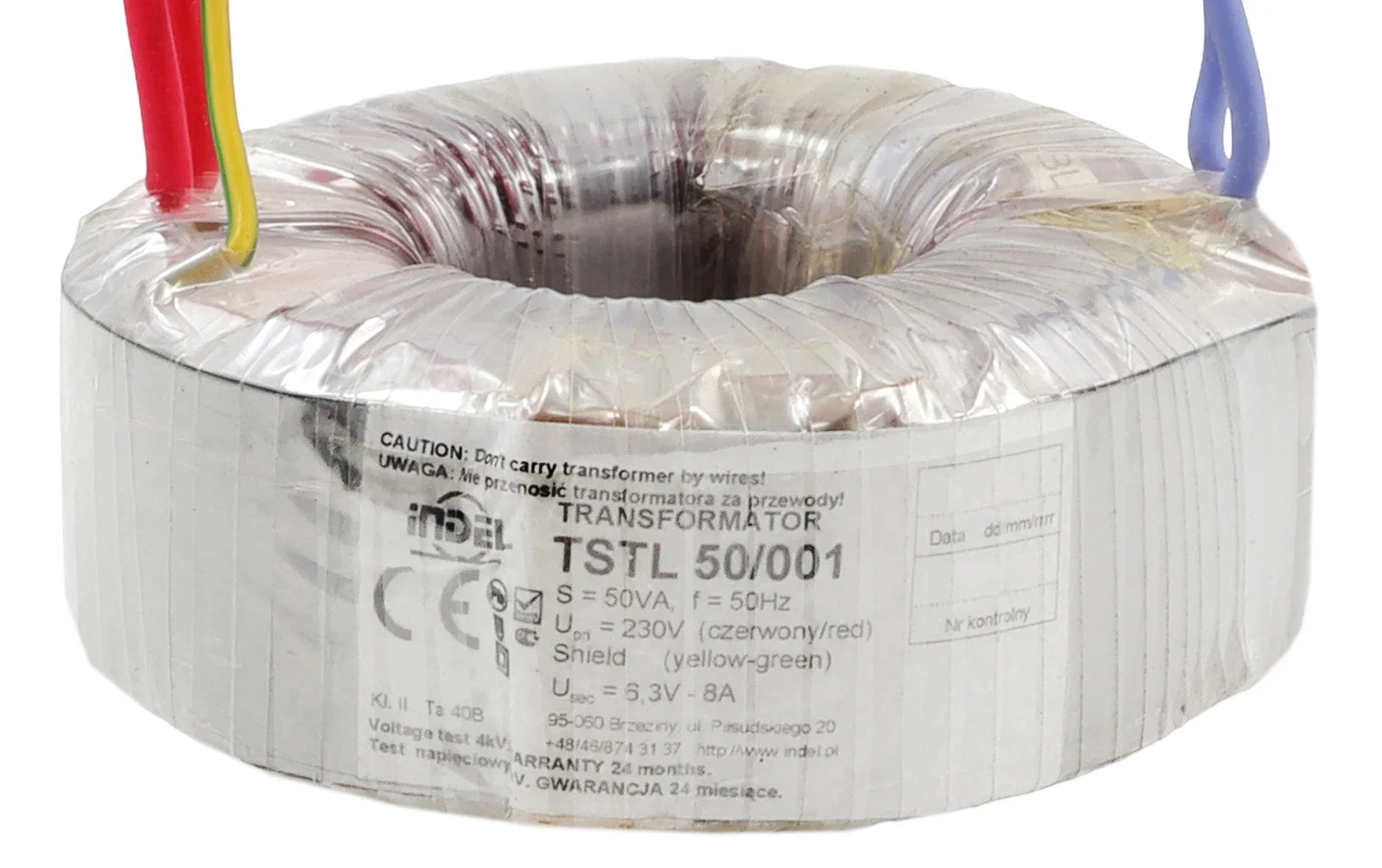

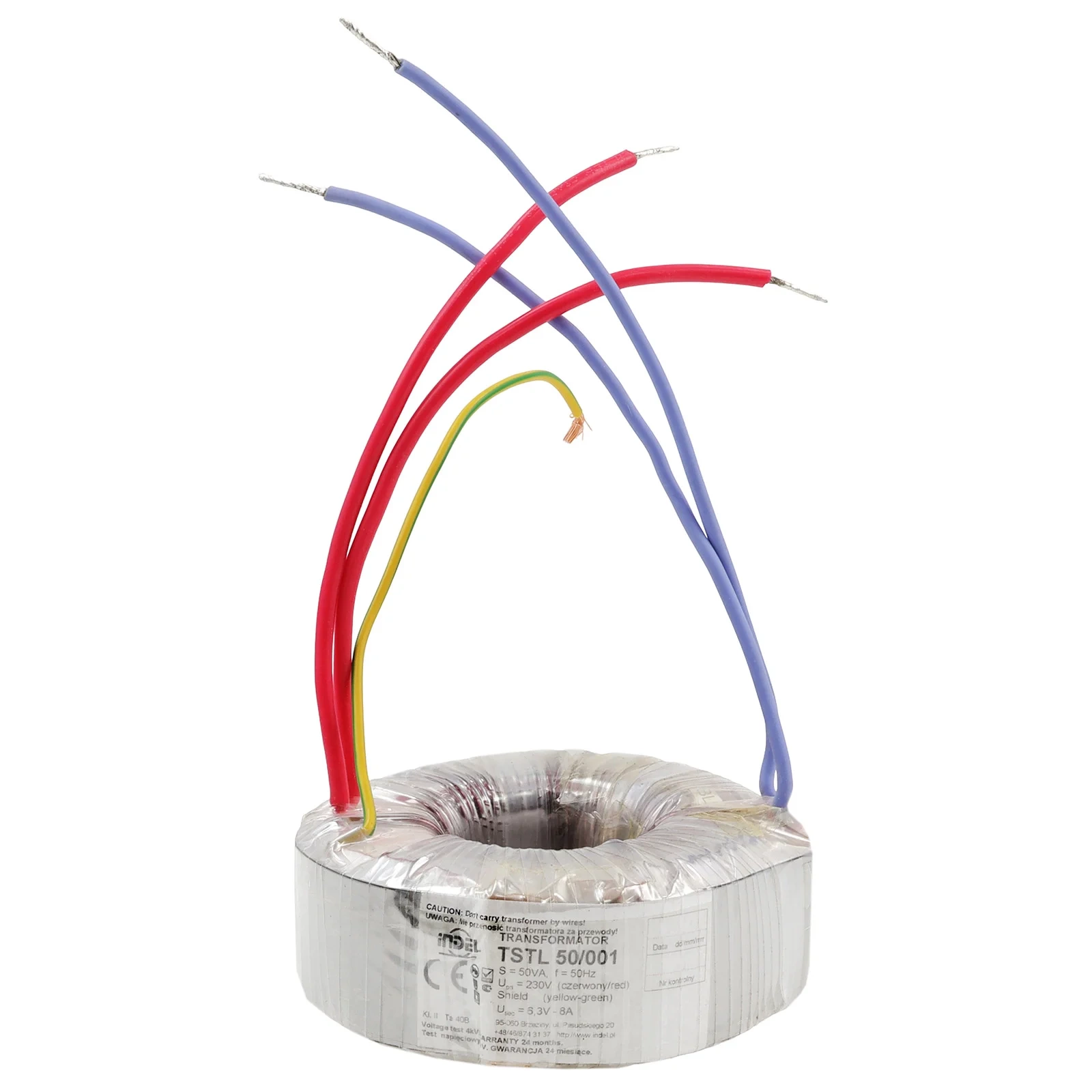

Transformator toroidalny 50VA Indel TSTL 50/001 230V (6.3V) do wzmacniaczy lampowych

Transformator toroidalny 50VA Indel TSTL 50/001 – do wzmacniaczy lampowych

Moc: 50VA

Napięcie pierwotne: 230V

Napięcia wtórne:

• 6.3V – 8A

Specyfikacja:

• Ekran
• Rdzeń: toroidalny
• Wyprowadzenia: przewody
• Klasa cieplna Ta 40B (temperatura otoczenia 40ºC, izolacja klasy B 130ºC)
• Test izolacji 4kV / 60s
• Stopień ochrony IP00
• Klasa izolacji II

W komplecie zestaw mocujący do transformatora: 2 podkładki gumowe i podkładka metalowa

TSTL - seria transformatorów sieciowych wykonanych na rdzeniach toroidalnych. Przeznaczone do układów zasilania wzmacniaczy lampowych. Charakteryzują się specjalnym ekranowaniem między uzwojeniami oraz na zewnątrz transformatora, tak by wytwarzane przez nie pole elektromagnetyczne jak najmniej wpływało na otoczenie.

TSTL to toroidalne transformatory sieciowe, które Indel projektuje specjalnie z myślą o zasilaniu urządzeń lampowych – szczególnie wzmacniaczy i sprzętu audio DIY.

Charakterystyka serii TSTL

Toroidalna budowa

• Bardzo ciche działanie (niskie buczenie mechaniczne w porównaniu z klasycznymi EI).
• Kompaktowe wymiary przy sporej mocy.
• Niska emisja pola elektromagnetycznego → mniejsze zakłócenia w układach audio.

Uzwojenia dopasowane do lamp elektronowych

• Wysokie napięcia (200–350 V) do zasilania anod.
• Niskie napięcia 6,3 V o dużej wydajności prądowej – do żarzenia lamp.
• Często kilka sekcji żarzenia, aby niezależnie zasilać różne grupy lamp.
• Czasem dodatkowe uzwojenia pomocnicze (np. 5 V do prostowników lampowych, 3,15 V ×2 do żarzenia symetrycznego).

Zasilanie – standardowo 230 V AC, ale w bywają wersje z dwoma uzwojeniami pierwotnymi (115/230 V).

Główne zalety TSTL

• Zastępują klasyczne, ciężkie transformatory EI w projektach lampowych.
• Duża wydajność prądowa na uzwojeniach żarzenia.
• Cicha praca (mechanicznie i elektrycznie).

🆚 TSTL vs TSTLA

• TSTL – „uniwersalne” toroidy lampowe, często z wieloma uzwojeniami do różnych konfiguracji.
• TSTLA – bardziej wyspecjalizowane „audio-grade” transformatory, zoptymalizowane pod kątem niskich zakłóceń i czystości dźwięku.
