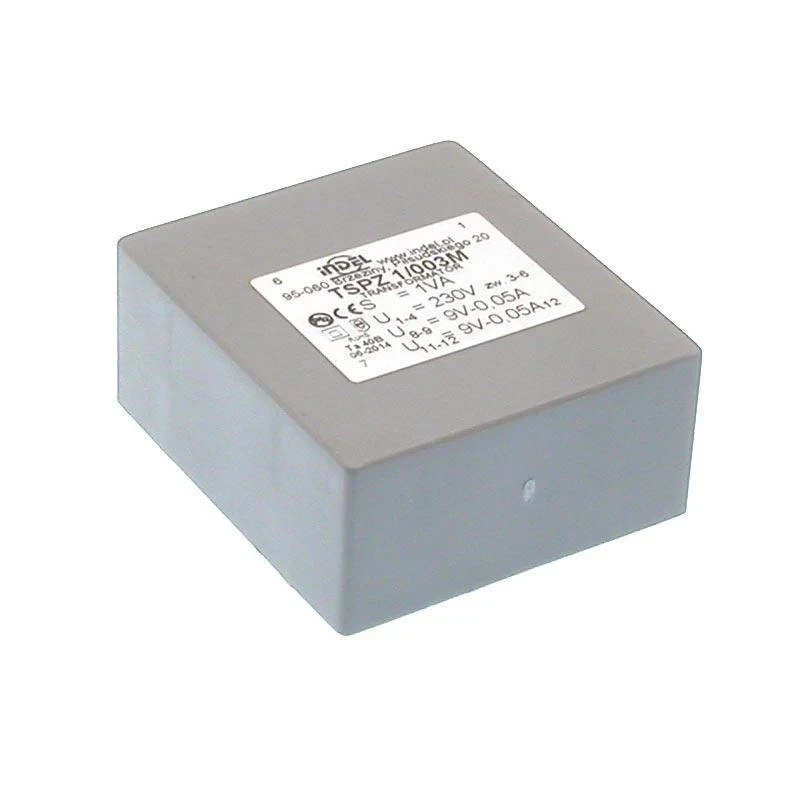

Transformator sieciowy płaski do druku, w obudowie.

• TSPZ 1/003
• moc 1 VA
• rdzeń UI 21/7.3
• napięcie pierwotne 230V / 115V
• napięcie wtórne:
  • I 9V (0.05A)
  • II 9V (0.05A)
• wyprowadzenia uzwojenia pierwotnego 1-4; 3-6 / 1-6, 3-4 (zwora)
• wyprowadzenia uzwojenia wtórnego 8-9; 11-12 (zwora)
• masa 0.08kg
• plastikowa obudowa
• zalewa z żywicy chemoutwardzalnej niepalnej UL 94 VO
• korpusy cewek z przegrodami wykonane z niepalnego poliamidu wzmocnionego włóknem szklanym UL 94 VO
• klasa cieplna Ta 40B (temperatura otoczenia 40ºC, izolacja klasy B 130ºC)
• test izolacji 4kV / 60s

Seria transformatorów sieciowych na rdzeniach kształtkowych UI w obudowach zalewanych żywicą, ze standardowym wyprowadzeniem końcówek do montażu na płytkach drukowanych. Stosowane w elektronice profesjonalnej. Służą do wbudowania w układach zasilających urządzeń elektronicznych i elektroenergetycznych. Dodatkowym ich atutem jest estetyczna obudowa stanowiąca atrakcyjną formę zewnętrzną, która pozwala na większą ochronę mechaniczną. Hermetyczne zalanie żywicą powoduje, iż są odporne na wilgoć i agresywne czynniki zewnętrzne oraz co najważniejsze niewielka wysokość.
