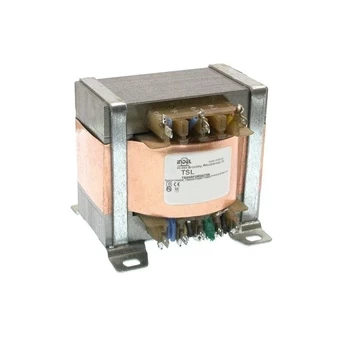

Transformator 180VA, 230Vac (205V, 70V, 30V, 115V, 20V, 2V, 3.2V, 3.2V) 0.3A

Transformator sieciowy TSL Indel – profesjonalne zasilanie wzmacniaczy lampowych

Seria TSL firmy Indel to wysokojakościowe transformatory sieciowe przeznaczone do układów zasilania wzmacniaczy lampowych, zarówno audio vintage, jak i nowoczesnych konstrukcji DIY oraz urządzeń profesjonalnych. Każdy transformator TSL wykonany jest na klasycznym, stabilnym magnetycznie rdzeniu kształtkowym EI, który zapewnia odpowiednią charakterystykę pracy przy obciążeniach typowych dla torów zasilających lamp mocy.

Transformator w układzie lampowym musi zapewnić nie tylko właściwe napięcia zasilania, ale także wysoką odporność na zakłócenia i stabilność termiczną. Właśnie dlatego seria TSL wyróżnia się specjalnym ekranowaniem uzwojeń oraz rdzenia, które skutecznie ogranicza emisję pola elektromagnetycznego. Przekłada się to bezpośrednio na niższy poziom szumów oraz większą stabilność całego wzmacniacza — co ma ogromne znaczenie w konstrukcjach lampowych podatnych na zakłócenia przydźwięku i brumu.

Transformatory TSL są produkowane w szerokim zakresie mocy: od 10 VA do 1000 VA, dzięki czemu można je dopasować do niemal każdego projektu — od małych przedwzmacniaczy lampowych po duże końcówki mocy z kilkoma lampami w stopniu wyjściowym. Dodatkowo, konstrukcja oparta na dwukomorowym korpusie zapewnia skuteczne oddzielenie uzwojeń pierwotnych i wtórnych, co zwiększa bezpieczeństwo i ogranicza wpływ zakłóceń między sekcjami.

Kluczowe cechy

• wykonanie na rdzeniu kształtkowym EI o wysokiej stabilności magnetycznej
• dwukomorowy korpus z przegrodą wykonany z poliamidu wzmocnionego włóknem szklanym
• uzwojenia nawinięte miedzianym drutem nawojowym w izolacji elektroizolacyjnej
• impregnacja lakierem elektroizolacyjnym poprawiająca trwałość i redukcję drgań
• specjalne ekranowanie uzwojeń i rdzenia ograniczające wpływ pola elektromagnetycznego na otoczenie
• większość transformatorów wymaga zabezpieczeń przed zwarciem: należy stosować w obwodach PRI lub SEC wyłączniki termiczne, warystory, bezpieczniki topikowe

Specyfikacja techniczna

• Typ transformatora: TSL 180/001
• Karta katalogowa INDEL: 102/EI 06-1/7
• Typ rdzenia: EI 102/51
• Napięcie pierwotne PRI U [V]: 230 V
• Numery końcówek uzwojenia pierwotnego: 5-7
• Napięcia wtórne pod obciążeniem SEC U [V]:
  • 205 V
  • 70 V
  • 30 V
  • 115 V
  • 20 V
  • 2 V
  • 2×3,2 V
• Prąd uzwojenia wtórnego I [A]:
  • 0,3 A
  • 0,1 A
  • 0,3 A
  • 0,3 A
  • 0,3 A
  • 6 A
  • 2×6 A
• Numery końcówek uzwojenia wtórnego:
  • 205 V → 13-14
  • 70 V → 15-16
  • 30 V → 11-12
  • 115 V → 9-10
  • 20 V → 3-2
  • 2 V → A-B
  • 2×3,2 V → C-D oraz E-F
• Klasa cieplna Ta 40/B (praca przy 40°C, izolacja do 130°C)
• Test izolacji 4 kV / 60 s
• Stopień ochrony:IP00
• Klasa izolacji: II
