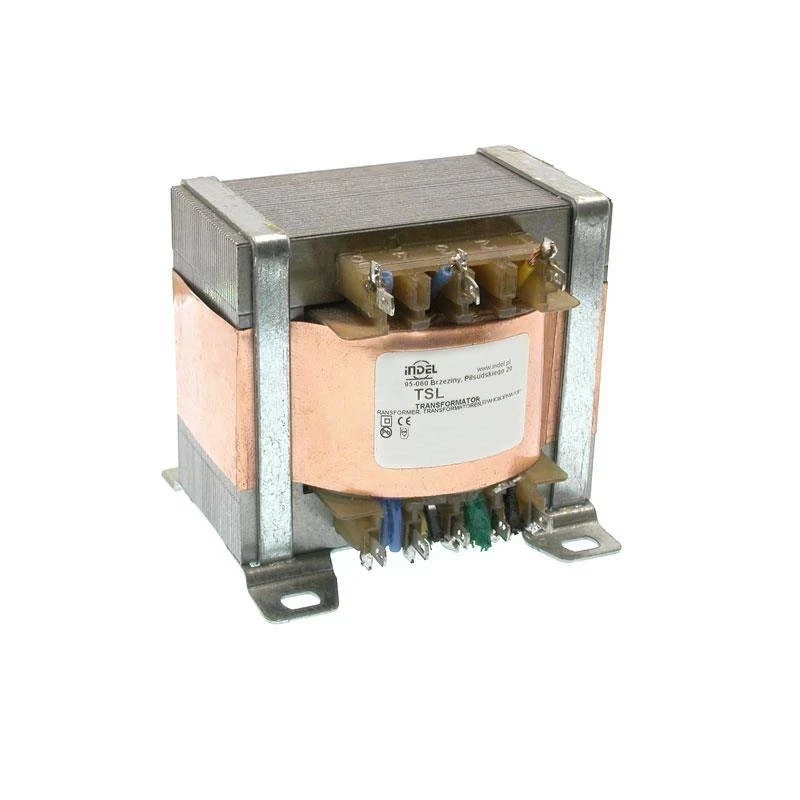

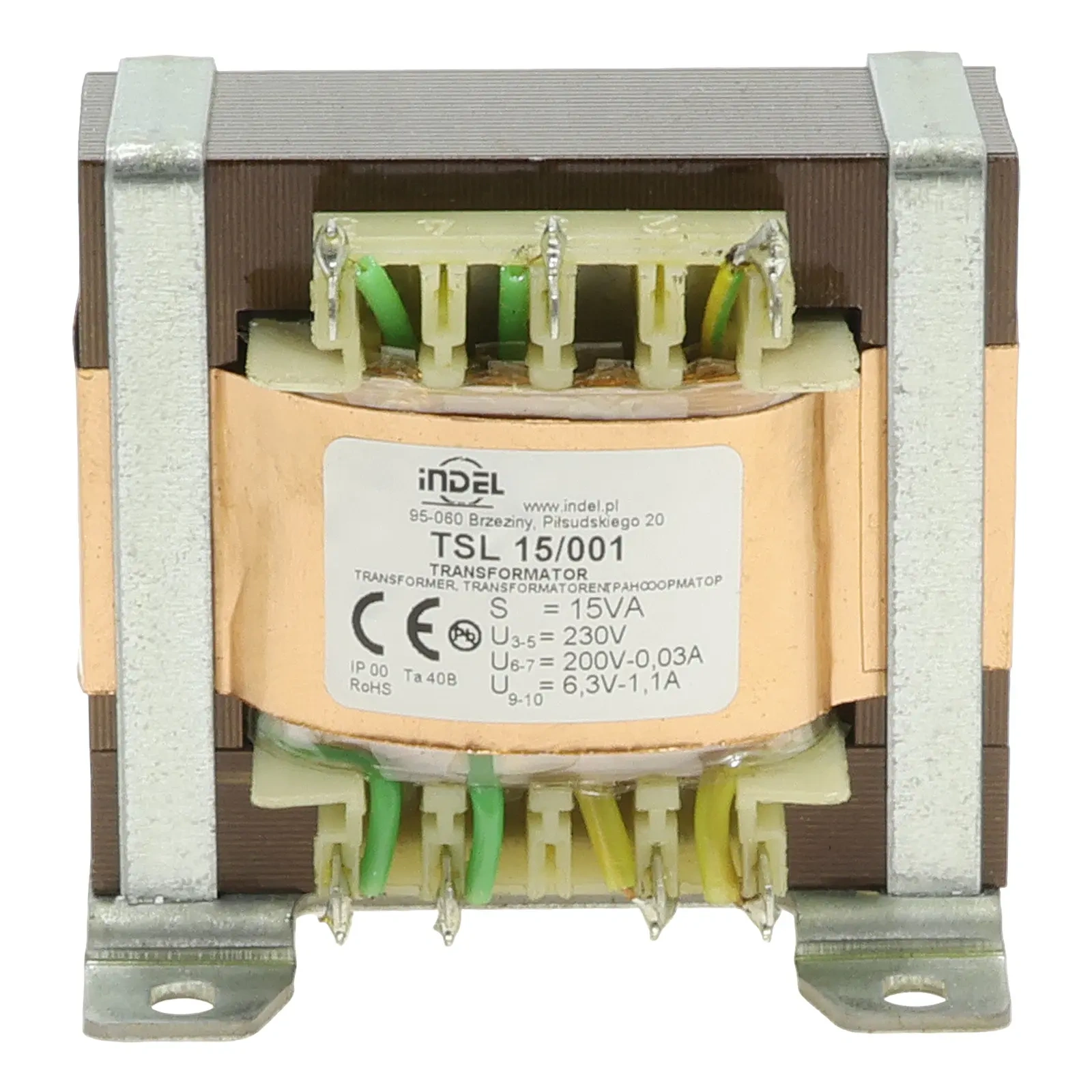

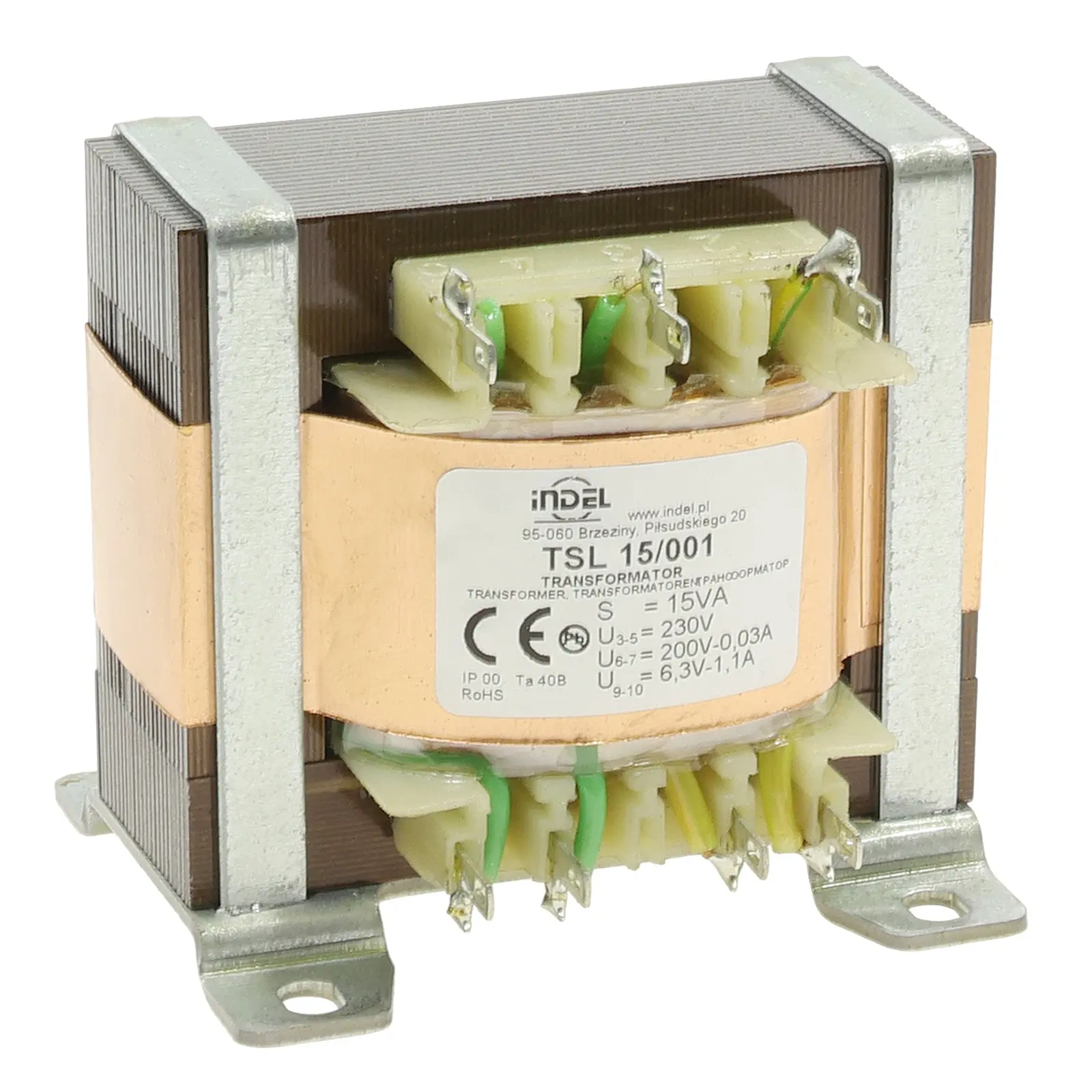

Transformator 15VA, 230Vac (200V, 6.3V) 0.33A, 1.1A

Transformator sieciowy do wzmacniaczy lampowych.

Wybrane parametry:

• rdzeń EL 66/22
• napięcie pierwotne 230V
• numery końcówek uzwojenia pierwotnego 3-5
• napięcia i prądy wtórne pod obciążeniem:
  • 200V / 0,33A
  • 6,3V / 1,1A
• numery końcówek uzwojenia wtórnego
  • 6-7
  • 9-10
• numery końcówek technolog. C1
• typ końcówek - ekran

Seria transformatorów sieciowych TSL wykonanych na rdzeniach kształtkowych EI. Przeznaczone do układów zasilania wzmacniaczy lampowych. Charakteryzują się specjalnym ekranowaniem uzwojeń oraz rdzenia transformatora, tak by wytwarzane przez nie pole elektromagnetyczne jak najmniej wpływało na otoczenie.
