Switch DMX do sterowania oświetleniem 230V - PCB do projektu AVT 3045
- Pozwala sterować obciążeniem 230 V z systemu DMX512 w trybie on/off. Obsługuje jeden kanał DMX, tryb ręczny i zabezpieczenie PROT 15% dla obciążeń chwilowych. Wersja A zawiera płytkę PCB.

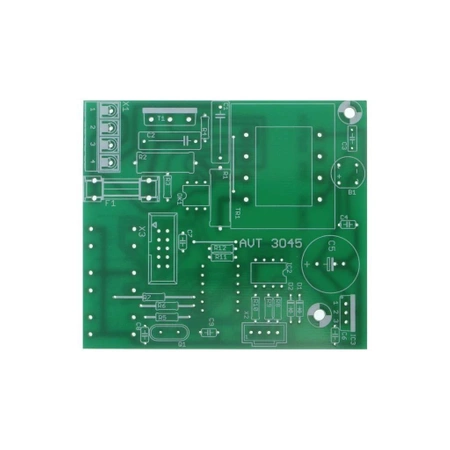

Switch DMX - płytka drukowana do sterownika obciążenia 230 V AVT3045
Płytka PCB do wykonania jednokanałowego switcha DMX sterującego obciążeniem sieciowym 230 V.
Jednokanałowe sterowanie DMX512 typu on/off
AVT3045 to projekt switcha DMX przeznaczonego do sterowania obciążeniami 230 V AC w instalacjach oświetleniowych. Układ zajmuje jeden kanał DMX i działa jako przełącznik on/off, dlatego sprawdza się przy sterowaniu urządzeniami bez własnego wejścia DMX, takimi jak reflektory, neony, blindery, stroboskopy lub inne efekty świetlne.
Projekt umożliwia ustawienie adresu DMX, ręczne sterowanie obciążeniem oraz zdefiniowanie domyślnego stanu wyjścia po zaniku sygnału DMX. Dodatkowy tryb PROT 15% ogranicza czas załączenia dużych obciążeń chwilowych, co jest przydatne przy pracy ze stroboskopami dużej mocy i blinderami.
Karta techniczna
AVT3045
Jednokanałowy moduł wykonawczy DMX512 do przełączania obciążeń 230 V AC w instalacjach oświetleniowych.
| Wersja | A - płytka PCB |
| Typ układu | switch DMX / moduł wykonawczy on/off |
| Standard sterowania | DMX512 |
| Liczba kanałów DMX | 1 kanał |
| Tryb sterowania | włącz/wyłącz, bez regulacji jasności |
| Obciążenie ciągłe | do 400 W w wersji podstawowej |
| Obciążenie chwilowe | do 2000 W w trybie PROT 15% |
| Tryb PROT 15% | ograniczenie wypełnienia do 15%, maksymalny czas załączenia 14 s |
| Funkcje użytkowe | ustawianie adresu DMX, tryb ręczny, definiowany stan wyjścia przy braku sygnału DMX |
| Interfejs linii DMX | wejście symetryczne zgodne z transmisją RS-485 |
| Element wykonawczy | triak sterowany przez optotriak z załączaniem w zerze |
| Zasilanie i obciążenie | 230 V AC |
| Płytka PCB | 82x72 mm |
Wersja A - płytka PCB i wykaz elementów
AVT3045 A - płytka PCB. Elementy elektroniczne, złącza sieciowe, elementy obudowy oraz przewody należy skompletować osobno.
| Rezystory | R1, R2 - 47Ω/2W; R3, R4, R12 - 330Ω; R5-R9 - 100Ω; R10 - 10Ω; R11 - 10kΩ |
| Kondensatory | C1, C2 - 47nF/630V; C3 - 100nF/100V ceramiczny lub foliowy; C4, C6, C7 - 100nF ceramiczny; C5 - 470µF/25V; C8, C9 - 22pF |
| Układy scalone i wykonawcze | IC1 - ATmega8 lub ATmega8A SMD TQFP32; IC2 - SN75176 lub MAX485; IC3 - LM7805T; OK1 - MOC3041; T1 - BTA26 lub BTA41 400...800V; B1 - mostek 1A |
| Diody, wyświetlacz i taktowanie | D1, D2 - 1N4148; DISP1 - wyświetlacz 3-cyfrowy LED ze wspólną anodą; Q1 - kwarc 12MHz |
| Zasilanie i interfejs | TR1 - transformator TS 2/15 10,1V 0,18A; S1-S3 - mikroprzełączniki TACT 12x12; X1 - złącze ARK lub podobne; X2 - goldpin 1x4; X3 - IDC 2x5 |
Notes
Mikrokontroler ATmega8/ATmega8A musi zostać zaprogramowany odpowiednim wsadem, a fusebity należy ustawić zgodnie z dokumentacją projektu. Sama płytka PCB i pusty mikrokontroler nie zapewnią działania switcha DMX.
Po zmontowaniu należy zabezpieczyć część wysokonapięciową płytki, szczególnie okolice triaka, transformatora, złącza X1 i bezpiecznika. Jest to ważne także przy płytce z soldermaską.
W podstawowej konfiguracji triak i stabilizator nie wymagają radiatora. Przy pracy ciągłej z obciążeniem większym niż 400 W konieczny jest odpowiedni radiator triaka, wzmocnienie ścieżek prądowych oraz zastosowanie złącza o właściwej obciążalności.
Dla obciążeń chwilowych powyżej 1000 W dokumentacja przewiduje zastosowanie bezpiecznika zwłocznego 6,3 A T; standardowa konfiguracja korzysta z bezpiecznika 3,15 A T.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż, brak izolacji części wysokonapięciowej albo dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Najczęściej zadawane pytania
Układ działa jako przełącznik on/off, więc nie potrzebuje kilku parametrów sterowania. Wartość kanału DMX powyżej progu logicznego załącza obciążenie, a niższa je wyłącza; nie jest realizowane płynne ściemnianie.
Tryb PROT 15% jest przeznaczony dla dużych obciążeń chwilowych, takich jak mocne stroboskopy i blindery. Program ogranicza wtedy wypełnienie do 15% i maksymalny czas załączenia do 14 s, aby nie dopuścić do pracy ciągłej z obciążeniem przewidzianym tylko do krótkich impulsów.
Trzeba zastosować radiator dla triaka, wzmocnić ścieżki prądowe odcinkami drutu oraz użyć złącza X1 o odpowiedniej obciążalności. Samo zwiększenie mocy obciążenia bez zmian w części wykonawczej i połączeniach prądowych jest niebezpieczne.
Konfiguracja podstawowa wykorzystuje bezpiecznik zwłoczny 3,15 A T. Przy sterowaniu chwilowym mocą powyżej 1000 W dokumentacja przewiduje 6,3 A T, ponieważ tryb PROT 15% ogranicza czas impulsu i nie dopuszcza do długotrwałego przeciążenia.
Odbiór DMX opiera się na transmisji szeregowej o precyzyjnych zależnościach czasowych. Zewnętrzny rezonator zapewnia dokładność zegara wymaganą do poprawnego dekodowania ramek DMX, a wsad mikrokontrolera odpowiada za odbiór pakietów, obsługę adresu, trybu ręcznego i PROT 15%.
