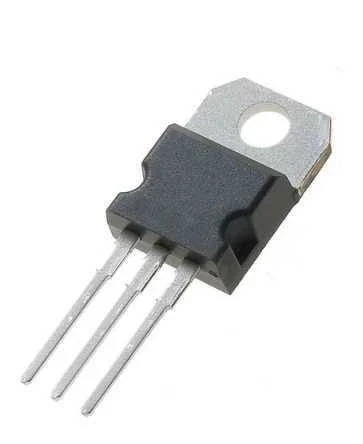

Tranzystor unipolarny STP4NK60Z z kanałem N w obudowie TO-220

Tranzystor polowy z kanałem N, napięcie dren-źródło 600 V, prąd drenu 4 A. W odróżnieniu od tranzystora bipolarnego steruje się go napięciem bramki, a nie prądem — bramka nie pobiera prądu w stanie ustalonym, tylko ładuje się przy przełączaniu.

Napięcie bramki decyduje o rezystancji kanału — pełne wysterowanie wymaga zwykle 10 V, a przy niższym napięciu tranzystor przewodzi gorzej i mocniej się grzeje. Przy sterowaniu z mikrokontrolera potrzebny jest driver bramki albo wersja logic level.

Specyfikacja techniczna

• typ: tranzystor unipolarny, MOSFET
• kanał: N
• napięcie dren-źródło: 600 V
• prąd drenu: 4 A
• moc strat: 70 W
• obudowa: TO-220
• montaż: przewlekany
