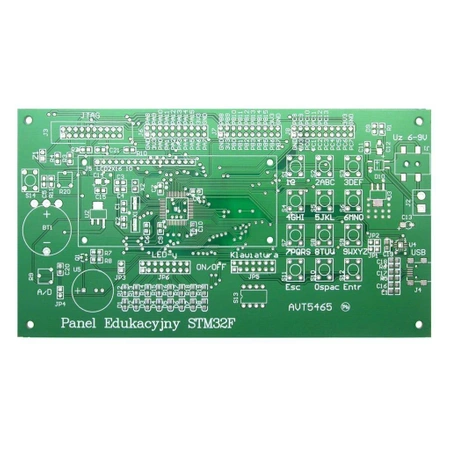

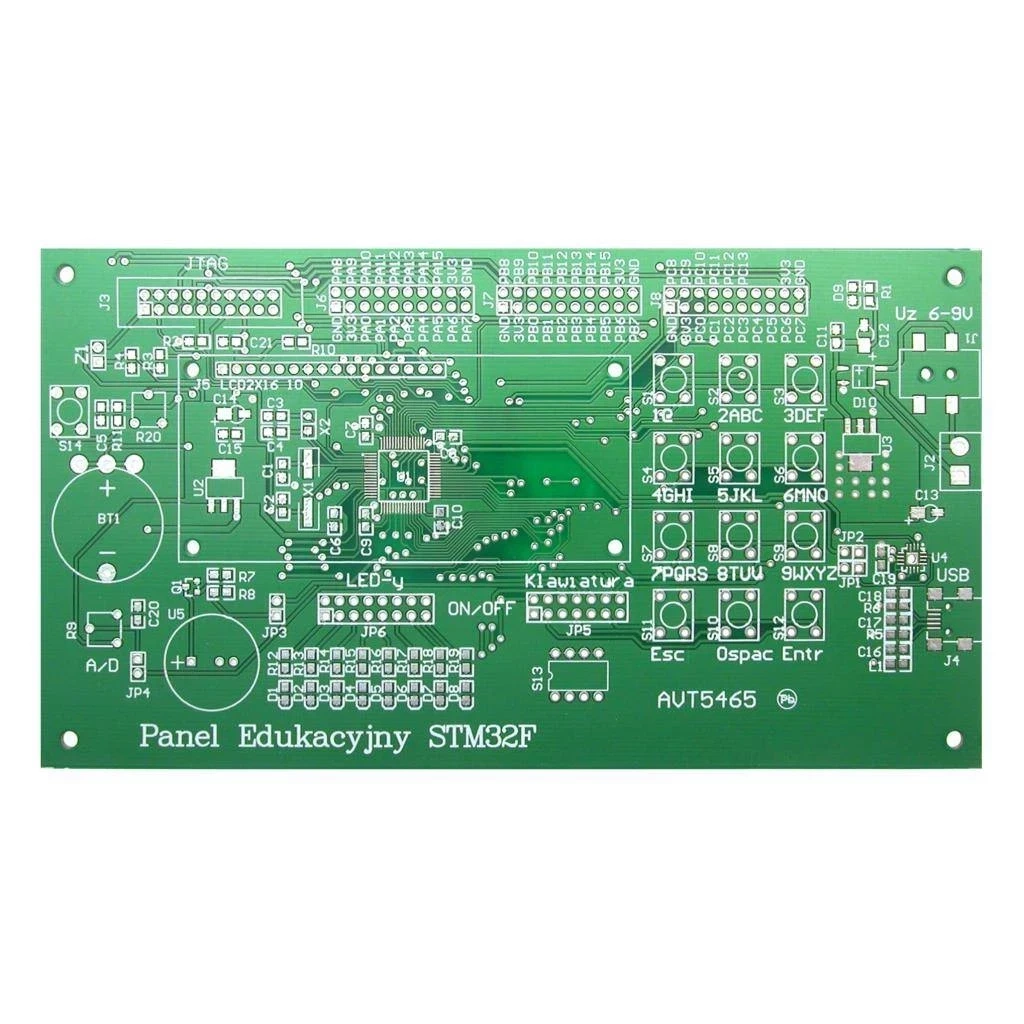

STM32 dla początkujących (i nie tylko) - PCB do projektu AVT 5465

Do pobrania:

Dokumentacja

Łatwy do wykonania panel edukacyjny, który jest przeznaczony do nauki programowania oraz eksperymentowania z mikrokontrolerem z rodziny STM32F. Zgodnie z zamierzeniami, ma pomóc początkującym, którzy chcą poznać nową rodzinę układów, ale przyda się również zaawansowanym programistom poszukującym taniej platformy sprzętowej do testowania oprogramowania. Krótki cykl artykułów pozwoli poznać podstawy budowy i sposoby wykorzystania mikrokontrolerów STM32F.

Wybrane parametry:

• mikrokontroler STM32F103
• programowanie pamięci Flash za pomocą UART lub JTAG
• 8 diod LED (D1…8)
• przyciski multipleksowanej klawiatury S1…12
• przełącznik S13 montowany na rozłącznym gnieździe J5
• alfanumeryczny, 2-liniowy wyświetlacz LCD
• sygnalizator (buzzer)
• potencjometr R9 do testowania przetwornika A/D
• zasilanie 6…12 VDC/300 mA
• wymiary płytki 169x92mm

Projekt AVT 5465 EP 09/14
