Sterownik Keeloq - PCB i mikroprocesor do projektu AVT 5119

Do pobrania:

Dokumentacja

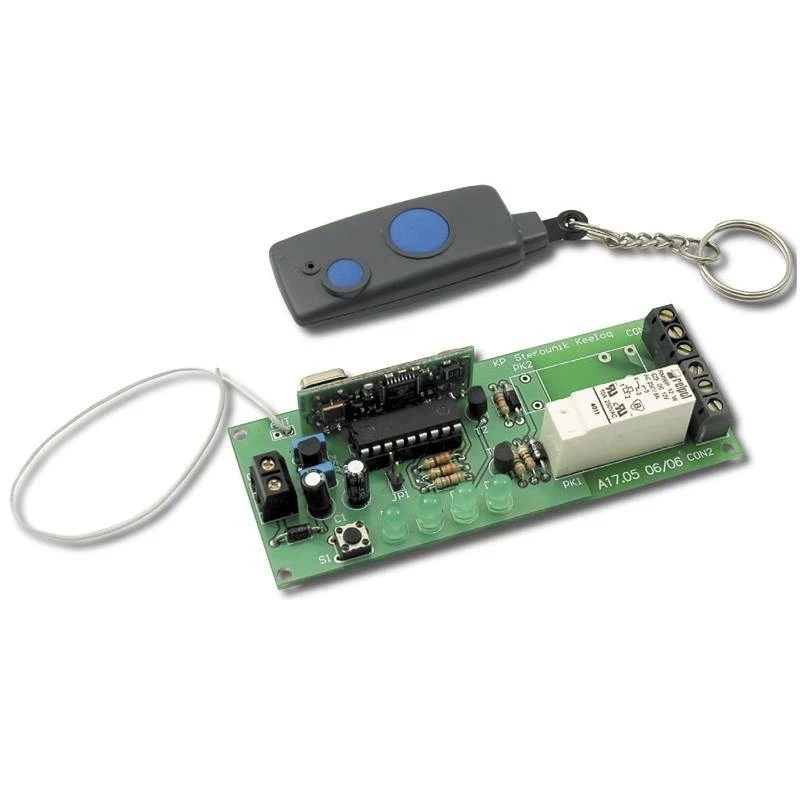

Zestaw umożliwia bezprzewodowe sterowanie dwoma przekaźnikami. Jako nośnik sygnału wykorzystano fale radiowe. Rozwiązanie takie zostało wybrane ze względu na szersze możliwości zastosowania – działanie urządzenia nie ogranicza się do jednego pomieszczenia (jak w przypadku sygnałów podczerwieni). Dodatkowym założeniem jest wykorzystanie gotowych pilotów, tak by uniknąć wszelkich trudności związanych ze strojeniem toru radiowego. Wybrano stosowane w systemach alarmów samochodowych nadajniki pracujące w rozpowszechnionym systemie kodowania Keeloq.

Wybrane parametry:

• 2 niezależne kanały
• zasięg >20m
• liczba możliwych do zastosowania pilotów - 8
• częstotliwość pracy 433MHz
• kodowanie komend (Keeloq)
• elementy wykonawcze - przekaźniki
• obciążalność styków 8A/250V
• zasilanie 12 VDC (odbiornik)
• wymiary płytki: 104x41mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB i zaprogramowany mikrokontroler do projektu AVT5119

Projekt AVT 5119 EP 12/07
