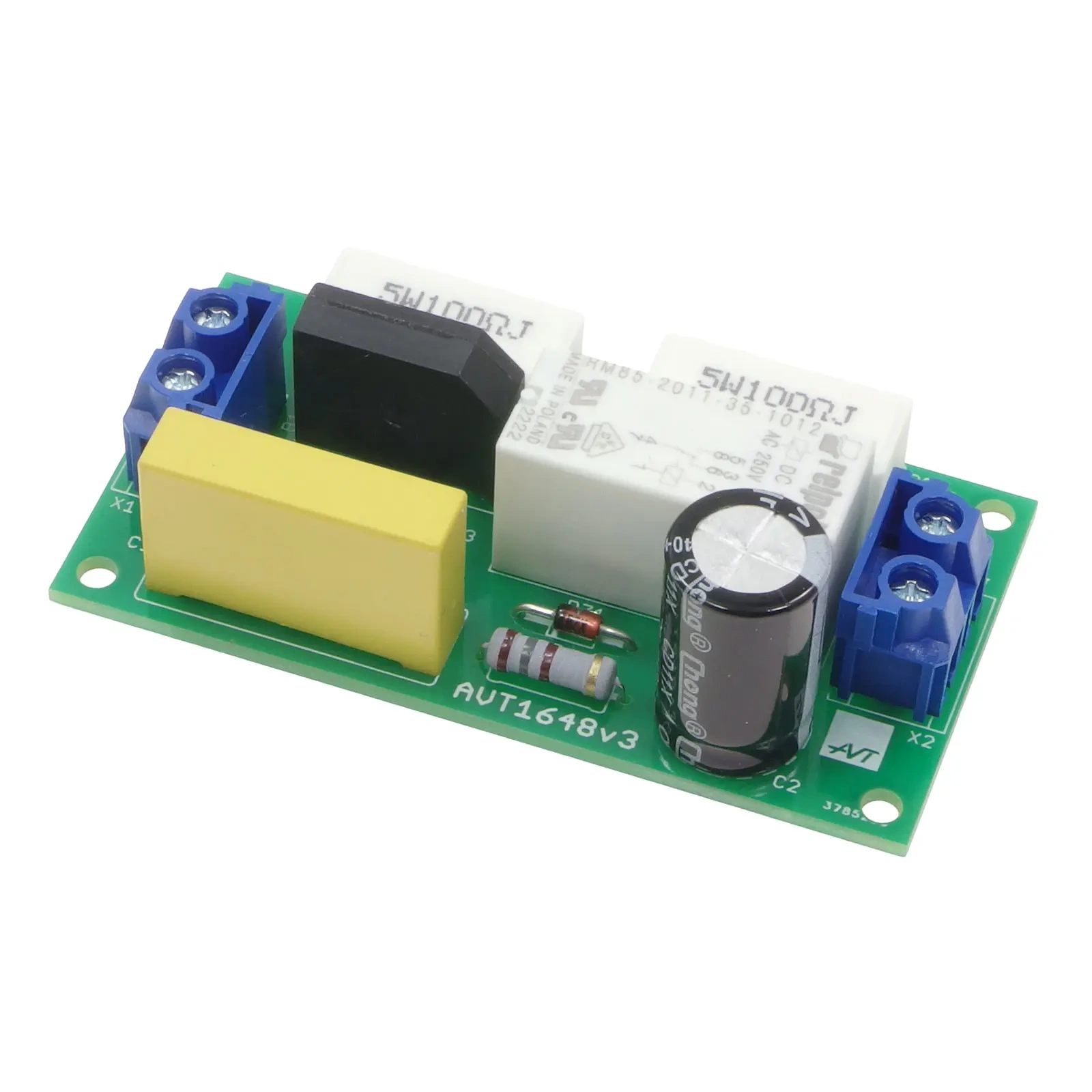

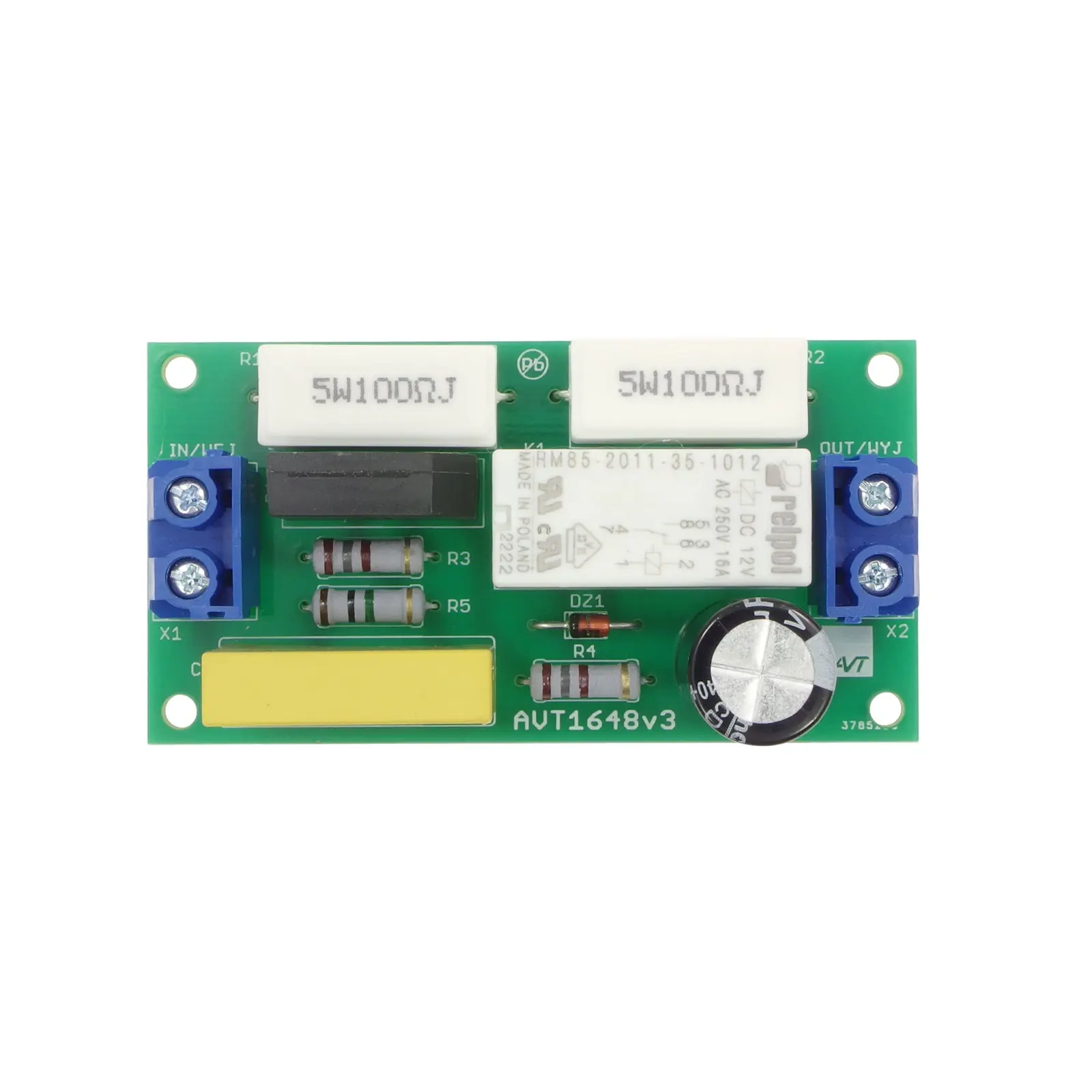

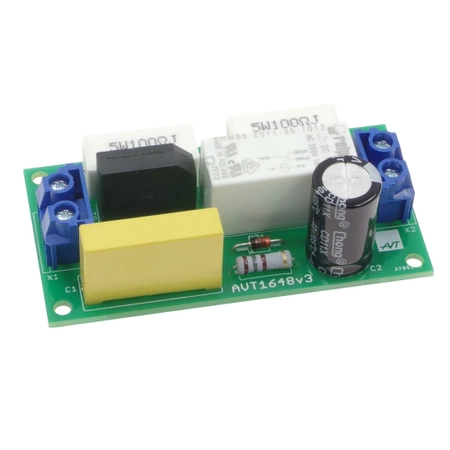

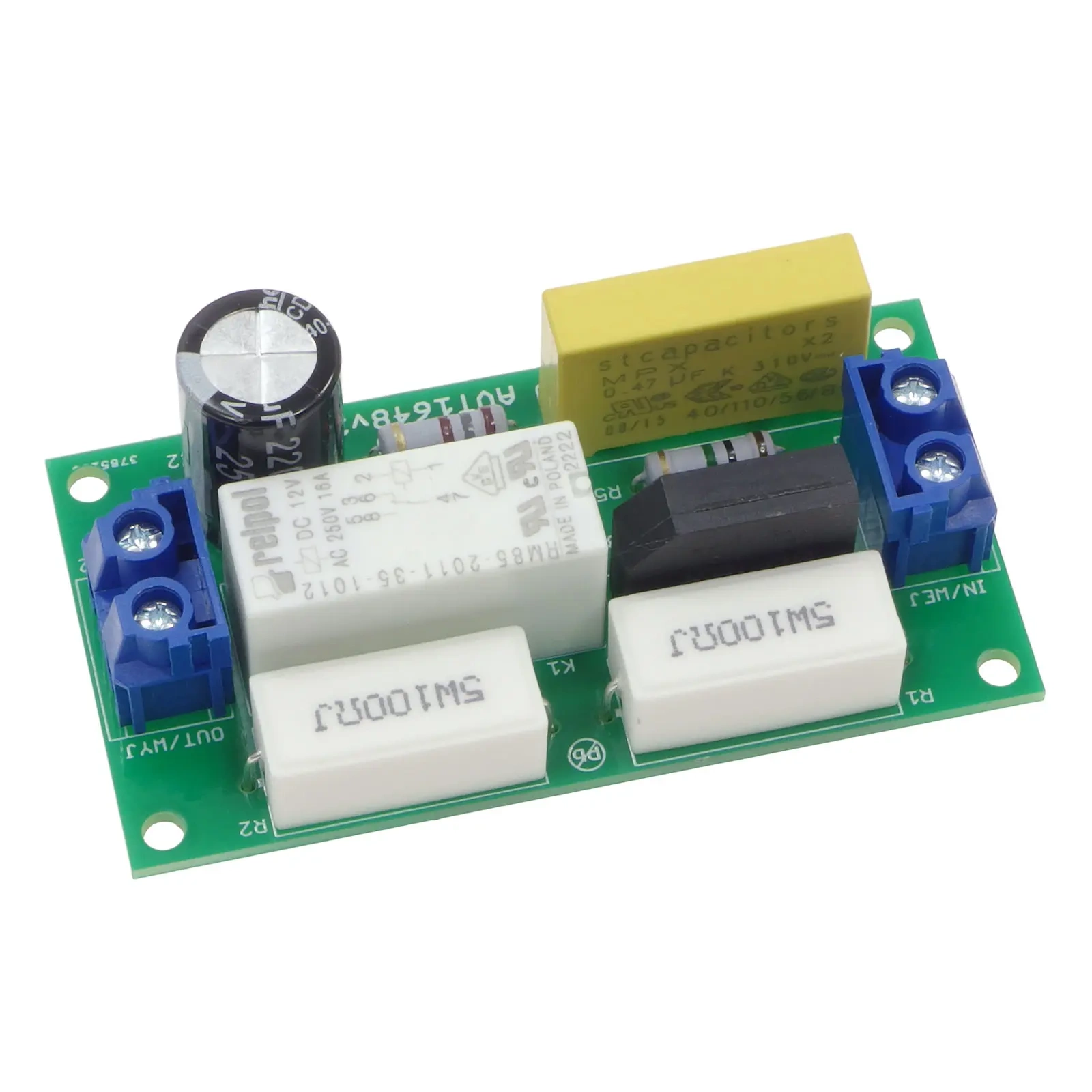

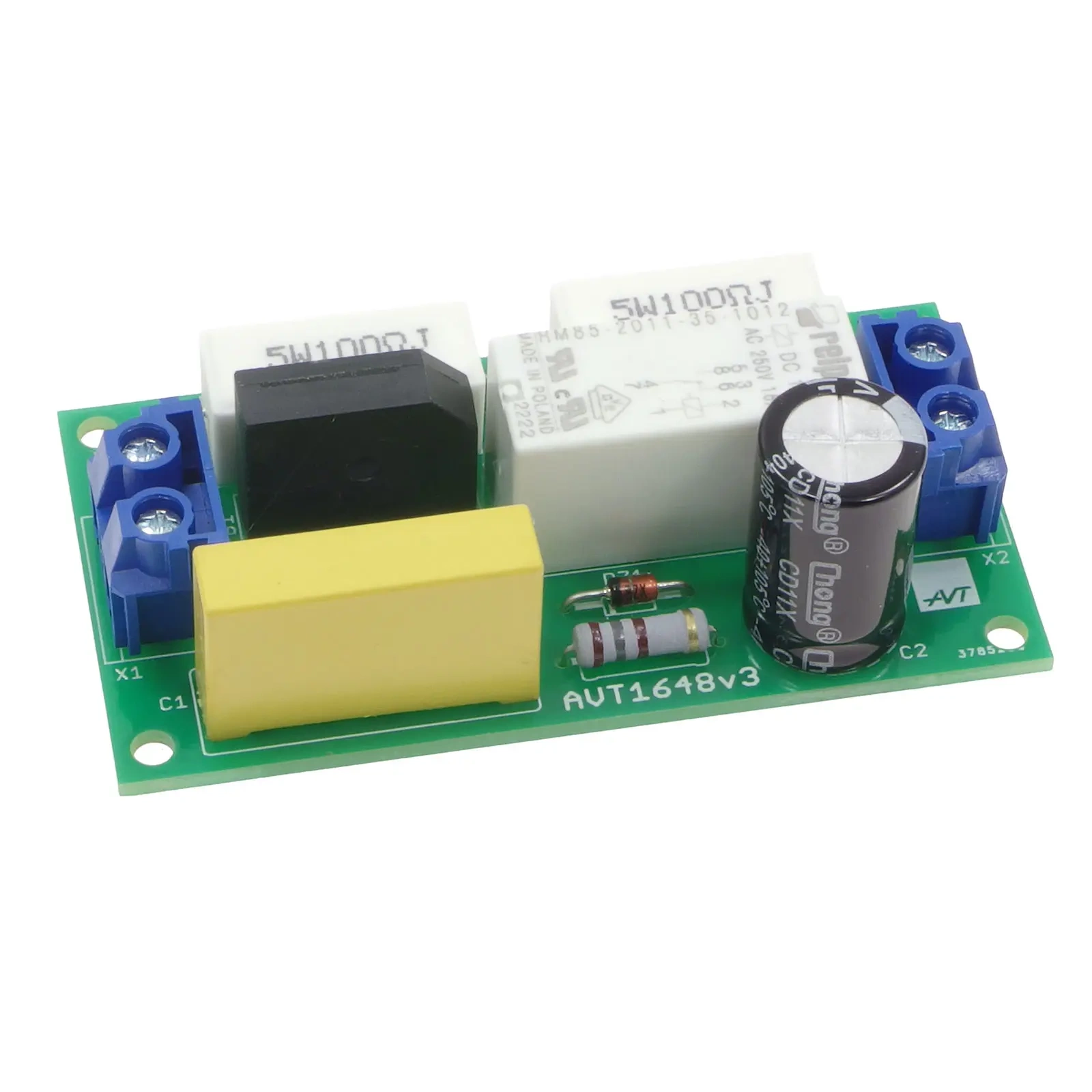

Softstart do elektronarzędzi - KIT AVT 1648

Do pobrania:

Dokumentacja

Urządzenia dołączane do sieci energetycznej, takie jak elektronarzędzia, silniki, transformatory o mocach wyższych od 1 kW i inne, w momencie włączenia zasilania powodują gwałtowny impuls prądowy, który często nawet kilkakrotnie przewyższa prąd znamionowy. Jedną z możliwości ograniczenia skutków tego niekorzystnego zjawiska jest zastosowanie regulatora napięcia, jednak jest to urządzenie skomplikowane i znacznie droższe niż prezentowany układ.

Wybrane parametry:

• chwilowe włączanie rezystora ograniczającego prąd rozruchu
• czas opóźnienia ok. 1 sek
• minimalna ilość elementów
• niewielka płytka, bardzo prosta budowa
• element wykonawczy - przekaźnik
• maksymalne obciążenie 2kW
• zasilanie 230 VAC

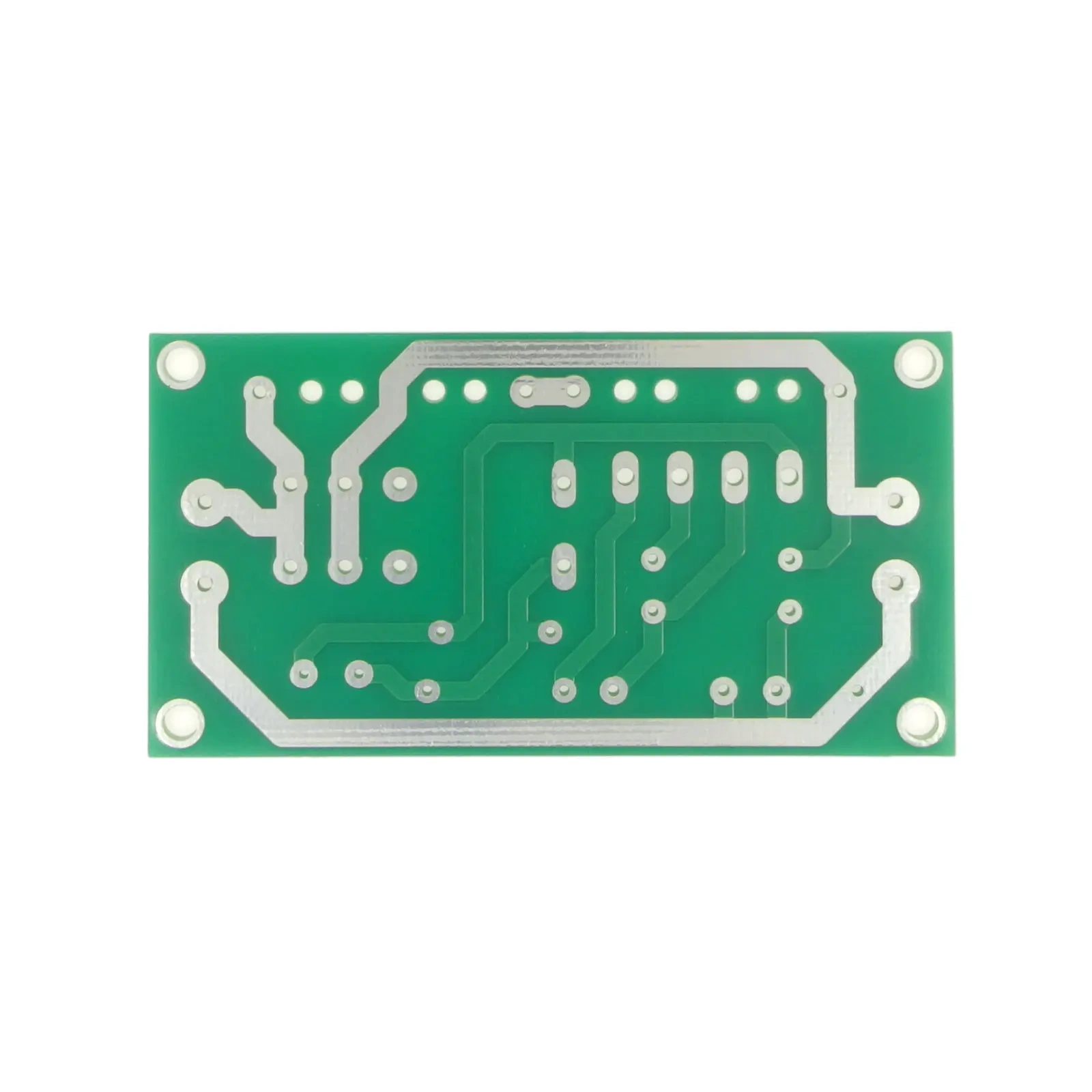

• wymiary płytki 75x39mm

Projekt AVT 1648 EP 10/11
