Rezystor grubowarstwowy 560 kΩ w rozmiarze 0603

Wartość 560 kΩ pochodzi z szeregu E24 i nie występuje w szeregu E12, więc w typowych zestawach rezystorów zwykle jej brakuje. Rezystancje z tego zakresu spotyka się w dzielnikach zasilanych z sieci, gdzie prąd musi być minimalny, w obwodach czasowych generatorów oraz przy ustalaniu progów w komparatorach o wysokiej impedancji wejściowej.

Specyfikacja techniczna

• rezystancja: 560 kΩ
• tolerancja: ±5%, szereg E24
• moc znamionowa: 0,1 W
• napięcie pracy: 50 V
• technologia: warstwa gruba

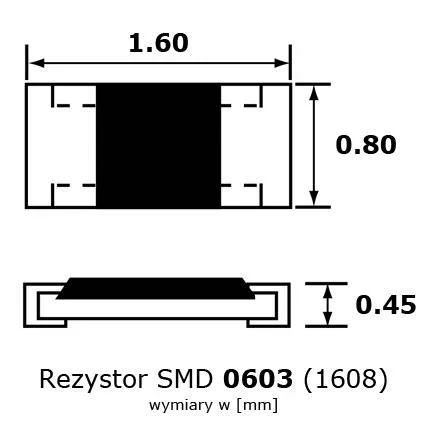

• rozmiar: 0603 (1,6 × 0,8 mm), montaż powierzchniowy SMD
