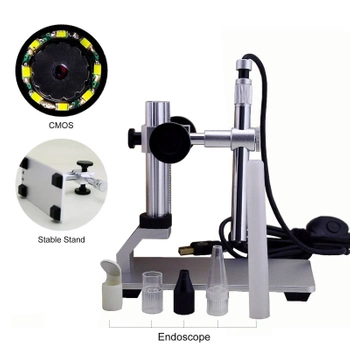

Ręczny mikroskop cyfrowy USB, powiększenie 1-500x, V160 ANDONSTAR
Ręczny mikroskop cyfrowy USB Andonstar V160 do lutowania SMD, kontroli PCB i prac serwisowych
Większa kontrola przy lutowaniu SMD i inspekcji płytek PCB.
Andonstar V160 ułatwia oglądanie małych elementów, pól lutowniczych, ścieżek i oznaczeń na płytkach drukowanych. Sprawdza się podczas lutowania SMD, kontroli jakości połączeń, napraw elektroniki oraz codziennych prac serwisowych wymagających powiększenia obrazu.
Mikroskop cyfrowy USB Andonstar V160 łączy kompaktową konstrukcję z wygodą pracy przy biurku warsztatowym. Wbudowany sensor CMOS 2 Mpix oraz obiektyw z regulowanym powiększeniem pozwalają obserwować detale niewidoczne gołym okiem, a oświetlenie LED ułatwia pracę z płytkami PCB i drobnymi elementami elektronicznymi.
Urządzenie podłącza się do komputera przez USB 2.0. Obraz można wykorzystać do bieżącej obserwacji, wykonywania zdjęć oraz nagrywania materiału wideo. Dzięki temu mikroskop nadaje się nie tylko do lutowania i napraw, ale także do dokumentowania usterek, kontroli montażu i prezentowania pracy na ekranie.
Do czego się sprawdzi?
- do lutowania i kontroli elementów SMD,
- do sprawdzania pól lutowniczych, ścieżek i połączeń na PCB,
- do naprawy elektroniki, modułów i płytek drukowanych,
- do odczytywania małych oznaczeń na elementach,
- do dokumentowania pracy zdjęciami lub nagraniami.
Dlaczego warto?
- powiększenie ułatwia precyzyjną pracę z małymi elementami,
- regulowane oświetlenie LED poprawia widoczność detali,
- statyw pozwala wygodnie ustawić mikroskop nad polem roboczym,
- podłączenie USB umożliwia obserwację obrazu na ekranie komputera,
- kompaktowy zestaw łatwo zmieścić na stanowisku serwisowym.

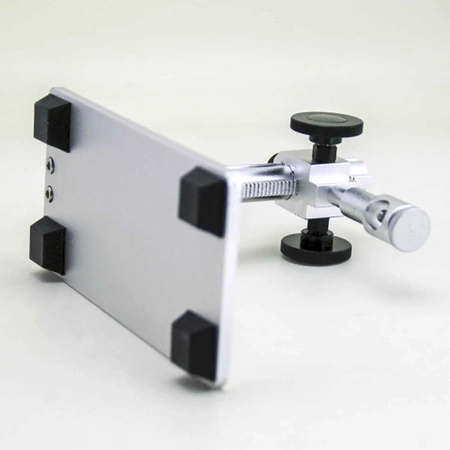

Stabilny statyw do pracy przy biurku
Regulowany statyw pozwala ustawić mikroskop nad płytką lub obserwowanym elementem. Mechanizm zębatkowy z pokrętłem ułatwia precyzyjne ustawienie wysokości, a stabilna podstawa ogranicza drgania podczas pracy. Odległość robocza może wynosić do około 13 cm, co ułatwia manipulowanie narzędziami pod obiektywem.
Wbudowane oświetlenie LED
Obiektyw mikroskopu wyposażono w 8 diod LED z regulacją jasności. Dzięki temu można dopasować poziom światła do rodzaju oglądanej powierzchni, ograniczyć odbicia i poprawić widoczność szczegółów podczas kontroli lutów, ścieżek oraz małych oznaczeń na elementach.
Parametry techniczne
| Model | Andonstar V160 |
| Typ urządzenia | ręczny mikroskop cyfrowy USB |
| Sensor obrazu | CMOS, 2 Mpix, bez interpolacji |
| Powiększenie | 1–500× |
| Średnica obiektywu | 12 mm |
| Odległość ogniskowania | 5–30 mm |
| Odległość robocza | do około 13 cm |
| Format zdjęć | JPEG / BMP |
| Format wideo | AVI |
| Liczba klatek | 30 kl./s przy 640×480; 5 kl./s przy 1600×1200 |
| Interfejs | USB 2.0 |
| Obsługiwane systemy | Windows XP / 7 / 8 / 10 |
| Oświetlenie | 8 diod LED z regulacją jasności |
| Długość kabla USB | około 165 cm |
| Wymiary statywu | 15 × 8 × 14,5 cm |
| Waga | 510 g |
| Wymiary opakowania | 17,5 × 14 × 7 cm |
| Certyfikaty | CE / FCC / RoHS |
Najczęściej zadawane pytania
Tak. Mikroskop ułatwia obserwację małych elementów, pól lutowniczych i połączeń na płytce PCB. Przy lutowaniu SMD pomaga kontrolować ilość cyny, ustawienie elementu oraz jakość wykonanego lutu.
Tak, regulowany statyw pozwala ustawić mikroskop nad polem roboczym. Odległość robocza może wynosić do około 13 cm, co daje miejsce na płytkę, grot lutownicy, pęsetę lub sondy pomiarowe.
Tak. Mikroskop podłącza się do komputera przez USB, a obraz można obserwować na ekranie. To wygodne przy dłuższej pracy, kontroli płytek PCB oraz pokazywaniu szczegółów innym osobom podczas nauki lub serwisu.
Tak. Mikroskop pozwala zapisywać zdjęcia w formacie JPEG lub BMP oraz nagrywać wideo w formacie AVI. Przydaje się to do dokumentowania usterek, porównywania efektów pracy albo przygotowania materiałów szkoleniowych.
Zakres powiększenia zależy od ustawienia mikroskopu, odległości od obserwowanego obiektu i sposobu wyświetlania obrazu na ekranie. W praktyce najważniejsze jest to, że mikroskop pozwala wygodnie obejrzeć detale niewidoczne gołym okiem, takie jak luty, ścieżki, oznaczenia elementów i drobne uszkodzenia.
W większości prac warsztatowych tak. Mikroskop ma 8 diod LED z regulacją jasności, więc można dobrać oświetlenie do płytki, elementu lub powierzchni lutu. Przy bardzo błyszczących powierzchniach warto zmniejszyć jasność, żeby ograniczyć odbicia.
Nie w każdym zastosowaniu. Klasyczny mikroskop stereoskopowy daje naturalne widzenie przestrzenne, ale zajmuje więcej miejsca i zwykle jest droższy. Mikroskop USB jest praktycznym rozwiązaniem do kontroli PCB, dokumentacji zdjęciowej, nauki lutowania i pracy na ekranie komputera.
Tak. Powiększenie i oświetlenie LED pomagają odczytać małe nadruki na układach scalonych, rezystorach, kondensatorach i innych elementach. To przydatne szczególnie przy naprawach, identyfikacji podzespołów i kontroli montażu.
Dla elektroników, serwisantów, majsterkowiczów i osób uczących się lutowania. Szczególnie wtedy, gdy potrzebne jest proste narzędzie do oglądania detali na płytkach PCB, kontroli lutów i pracy z małymi elementami bez zajmowania dużej ilości miejsca na biurku.
Andonstar V160 to praktyczne narzędzie do warsztatu elektronika, serwisanta i hobbysty. Ułatwia precyzyjną pracę z małymi elementami, pozwala szybciej znaleźć błędy montażowe i wygodnie obserwować szczegóły na ekranie komputera.
