Przetwornik piezoelektryczny KPT-1340 12,7 mm, 12 V, montaż na PCB
Niewielki sygnalizator piezo KPT-1340 do montażu na płytce

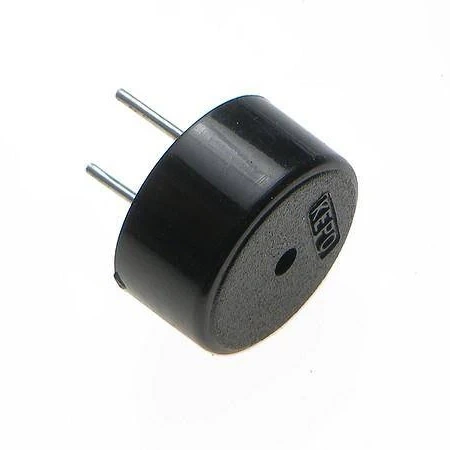

KPT-1340 jest piezoelektrycznym przetwornikiem dźwięku bez wbudowanego generatora. Obudowa o średnicy 12,7 mm i wysokości 6,8 mm pozwala zastosować go w niewielkich urządzeniach sygnalizacyjnych.
Przetwornik jest przeznaczony do pracy przy napięciu 12 V, pobiera 4 mA i generuje dźwięk o poziomie 80 dB przy częstotliwości 4 kHz. Wyprowadzenia umożliwiają montaż na płytce drukowanej.
Najważniejsze cechy
- Wymiary: 12,7 × 6,8 mm
- Poziom dźwięku: 80 dB
- Częstotliwość: 4 kHz
- Pobór prądu: 4 mA
- Montaż na płytce drukowanej
Zastosowanie
Przetwornik nadaje się do układów, które mają generować sygnały ostrzegawcze lub informacyjne.
- sygnalizatory akustyczne
- urządzenia alarmowe i automatyka
- projekty elektroniczne z zewnętrznym generatorem
Specyfikacja techniczna
- Model: KPT-1340
- Typ produktu: przetwornik piezoelektryczny bez generatora
- Napięcie zasilania: 12 V
- Pobór prądu: 4 mA
- Poziom dźwięku: 80 dB
- Częstotliwość: 4 kHz
- Średnica: 12,7 mm
- Wysokość: 6,8 mm
- Montaż: na płytce drukowanej
- Odpowiednik: F-B-P1303EPB
Warto wiedzieć: dlaczego przetwornik bez generatora wymaga sterowania
Element piezoelektryczny nie wytwarza samodzielnie tonu stałego. Do jego zacisków trzeba doprowadzić przebieg zmienny o częstotliwości odpowiadającej wymaganej pracy akustycznej.
Dobór częstotliwości sterującej wpływa na uzyskiwaną głośność. Układ wyjściowy powinien również zapewniać napięcie i prąd odpowiednie dla danego przetwornika.
Najczęściej zadawane pytania
Nie. Wymaga zewnętrznego układu generującego przebieg sterujący.
Do wytwarzania sygnałów akustycznych w urządzeniach elektronicznych.
Samo napięcie stałe nie zapewnia ciągłego tonu. Potrzebny jest przebieg zmienny z generatora.
na płytce drukowanej.
Od częstotliwości i amplitudy sygnału sterującego oraz warunków montażu.
