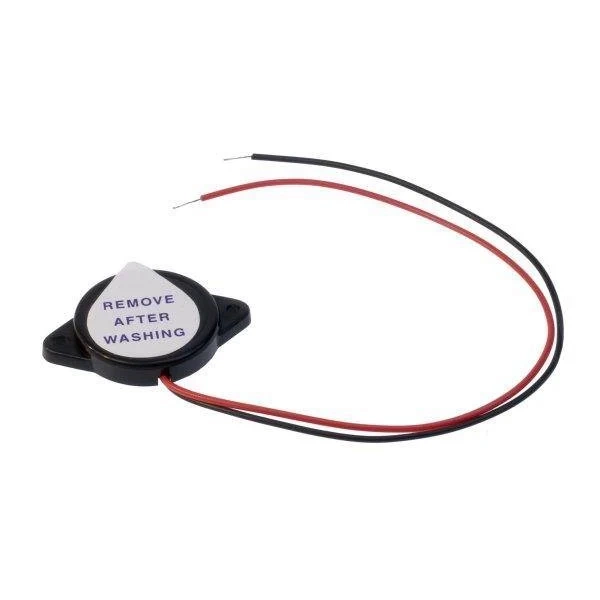

Kompaktowy przetwornik piezo 23 mm do zewnętrznego generatora

Przetwornik piezoelektryczny o średnicy 23 mm służy do generowania sygnału akustycznego po doprowadzeniu odpowiedniego przebiegu sterującego. Konstrukcja bez wbudowanego generatora wymaga zewnętrznego źródła sygnału.

Model pracuje przy napięciu 12 V, pobiera typowo 3 mA i osiąga poziom dźwięku 85 dB. Przewody ułatwiają podłączenie elementu w urządzeniu lub obudowie.

Najważniejsze cechy

• Średnica: 23 mm
• Grubość: 4,2 mm
• Poziom dźwięku: 85 dB
• Częstotliwość: 4 kHz ± 500 Hz
• Wyprowadzenia: przewody

Zastosowanie

Przetwornik nadaje się do układów, które mają generować sygnały ostrzegawcze lub informacyjne.

• sygnalizatory akustyczne
• urządzenia alarmowe i automatyka
• projekty elektroniczne z zewnętrznym generatorem

Specyfikacja techniczna

• Typ produktu: przetwornik piezoelektryczny bez generatora
• Napięcie zasilania: 12 V
• Pobór prądu: typowo 3 mA, maksymalnie 5 mA
• Poziom dźwięku: 85 dB
• Częstotliwość: 4 kHz ± 500 Hz
• Średnica: 23 mm
• Grubość: 4,2 mm
• Wyprowadzenia: przewody

Warto wiedzieć: dlaczego przetwornik bez generatora wymaga sterowania

Element piezoelektryczny nie wytwarza samodzielnie tonu stałego. Do jego zacisków trzeba doprowadzić przebieg zmienny o częstotliwości odpowiadającej wymaganej pracy akustycznej.

Dobór częstotliwości sterującej wpływa na uzyskiwaną głośność. Układ wyjściowy powinien również zapewniać napięcie i prąd odpowiednie dla danego przetwornika.

Najczęściej zadawane pytania

Czy przetwornik ma wbudowany generator?

Nie. Wymaga zewnętrznego układu generującego przebieg sterujący.

Do czego służy taki przetwornik?

Do wytwarzania sygnałów akustycznych w urządzeniach elektronicznych.

Czy można zasilać go napięciem stałym bez sterowania?

Samo napięcie stałe nie zapewnia ciągłego tonu. Potrzebny jest przebieg zmienny z generatora.

Jakie ma wyprowadzenia?

przewody.

Od czego zależy głośność?

Od częstotliwości i amplitudy sygnału sterującego oraz warunków montażu.
