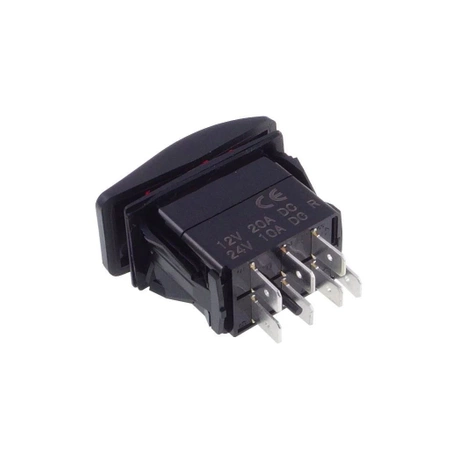

Przełącznik klawiszowy ON-OFF-ON 3-pozycyjny 7-pin z 2 niebieskimi diodami LED 12–24 V DC
Podświetlany przełącznik klawiszowy ON-OFF-ON do instalacji 12–24 V DC
Przełącznik klawiszowy ON-OFF-ON służy do sterowania obwodami prądu stałego w instalacjach 12–24 V DC. Korpus ma popularny format typu Carling, lecz nie jest oznaczony jako oryginalny produkt tej marki.
Mechanizm stabilny pozostawia klawisz w wybranym położeniu po zwolnieniu nacisku, co ułatwia trwałe załączanie obwodu lub wybór jednego z dostępnych stanów.
Najważniejsze cechy
- Funkcja przełączania ON-OFF-ON
- 3 pozycje robocze
- Konstrukcja 2-torowa
- 7 wyprowadzeń
- Podświetlenie z 2 niebieskimi diodami LED
- Obciążalność styków 20 A przy 12 V DC lub 10 A przy 24 V DC
Zastosowanie
Przełącznik sprawdza się w panelach, w których wymagane jest czytelne sterowanie odbiornikiem oraz sygnalizacja świetlna funkcji.
- Panele sterujące w pojazdach i maszynach
- Instalacje 12 V DC i 24 V DC
- Własne pulpity oraz moduły przełączające

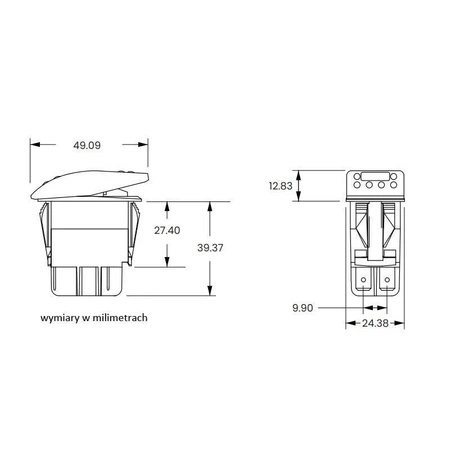

Specyfikacja techniczna
- Kod: SW-CSW-1-BLU
- Typ produktu: przełącznik klawiszowy
- Sposób przełączania: ON-OFF-ON
- Mechanizm: stabilny
- Liczba pozycji: 3
- Liczba wyprowadzeń: 7
- Liczba torów: 2
- Podświetlenie: 2 × niebieska dioda LED, 12–24 V DC
- Obciążalność styków: 20 A przy 12 V DC; 10 A przy 24 V DC
- Temperatura pracy: od −30°C do +60°C
Warto wiedzieć: oznaczenia pozycji przełącznika
W oznaczeniach funkcji zapis bez nawiasów, na przykład ON, oznacza pozycję stabilną. Pozycja zapisana w nawiasach, na przykład (ON), jest chwilowa.

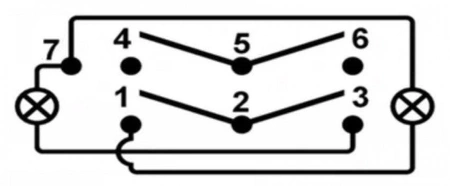

Przed podłączeniem warto ustalić funkcję każdego wyprowadzenia miernikiem, ponieważ liczba pinów obejmuje zarówno styki przełączające, jak i połączenia podświetlenia LED.
Najczęściej zadawane pytania
Model realizuje funkcję ON-OFF-ON.
Zastosowano mechanizm stabilny.
Podświetlenie LED jest przeznaczone do instalacji 12–24 V DC.
Przełącznik ma 7 wyprowadzeń.
Obciążalność wynosi 20 A przy 12 V DC lub 10 A przy 24 V DC.
