Przekaźnik czasowy sekundowy - KIT AVT 1535/1

Do pobrania:

Dokumentacja

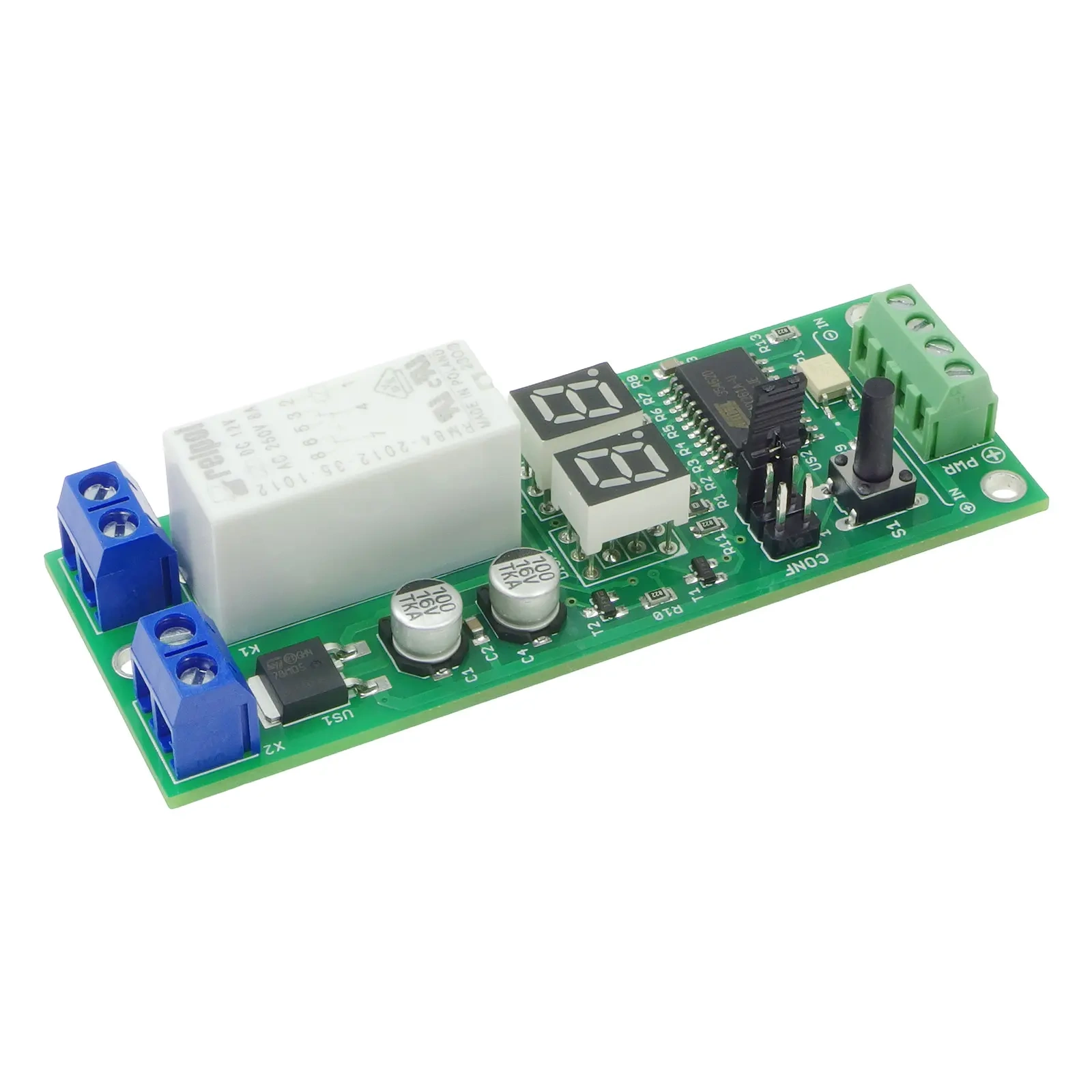

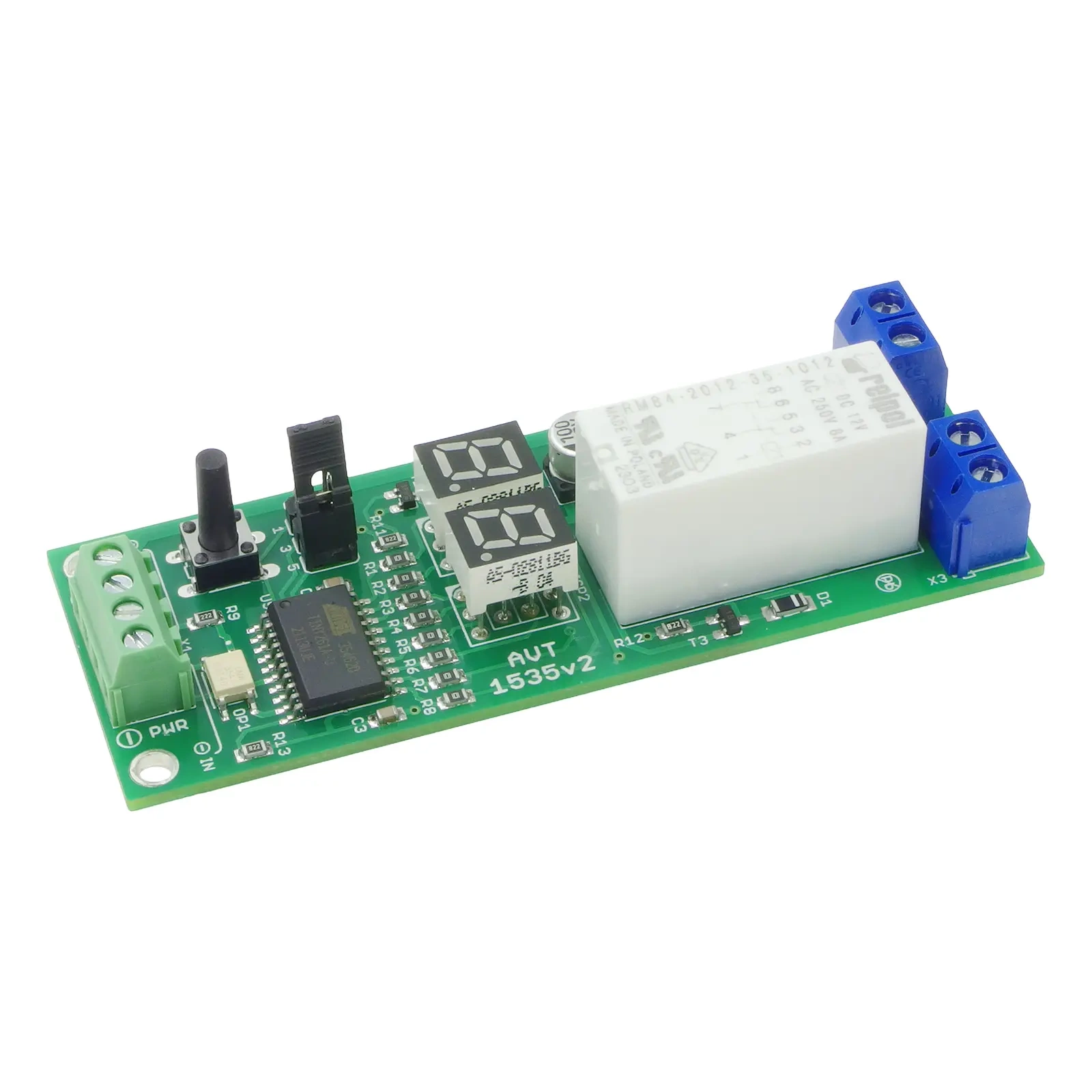

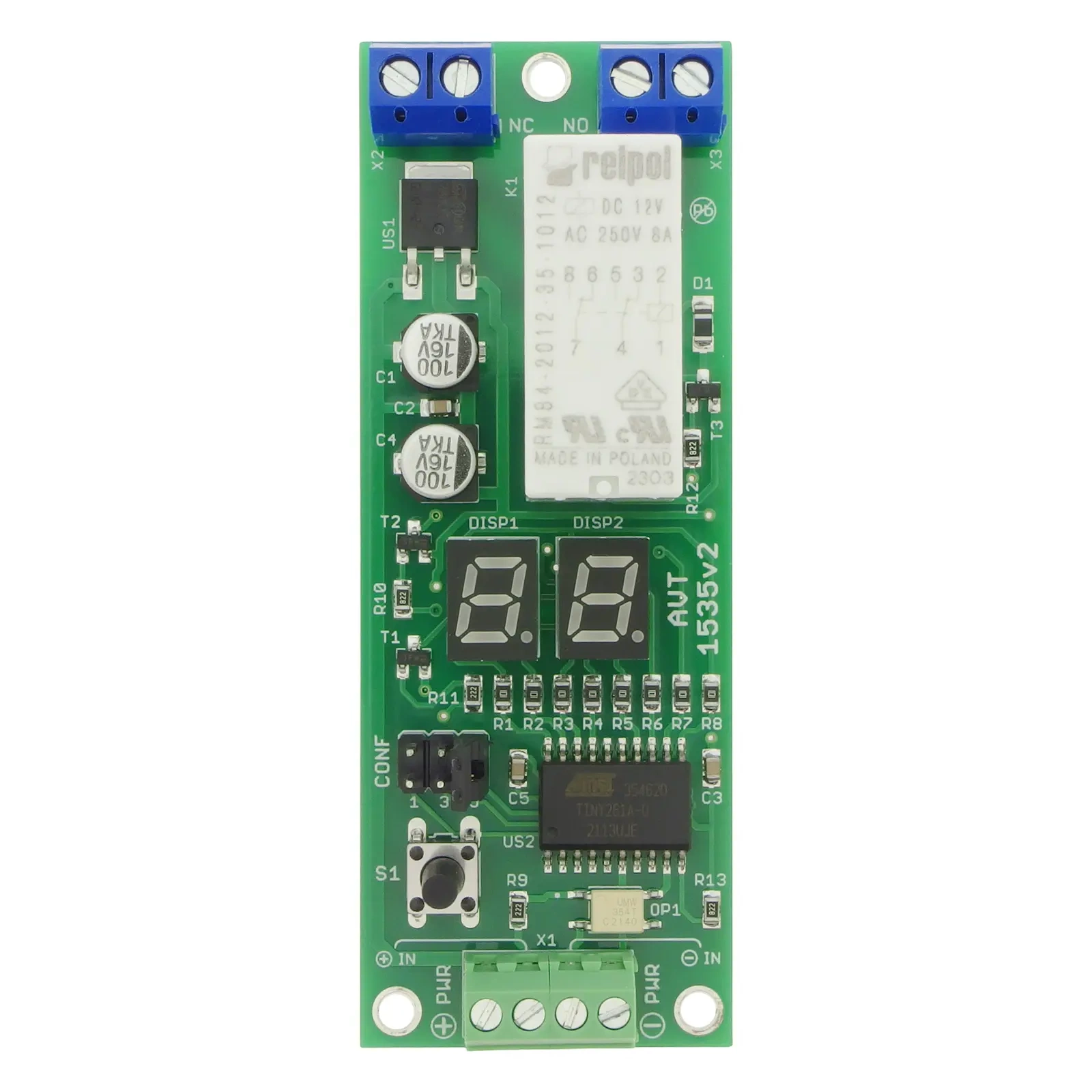

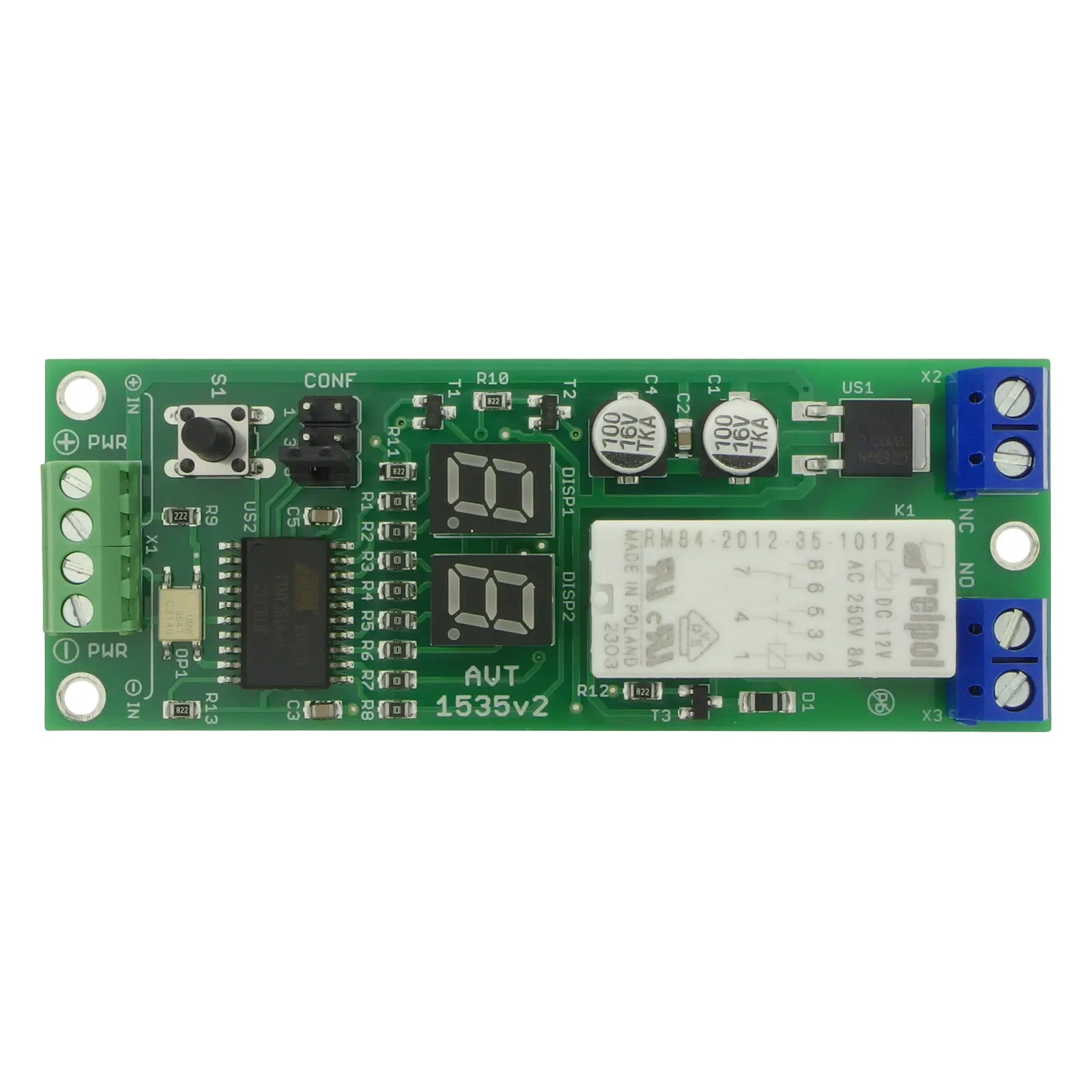

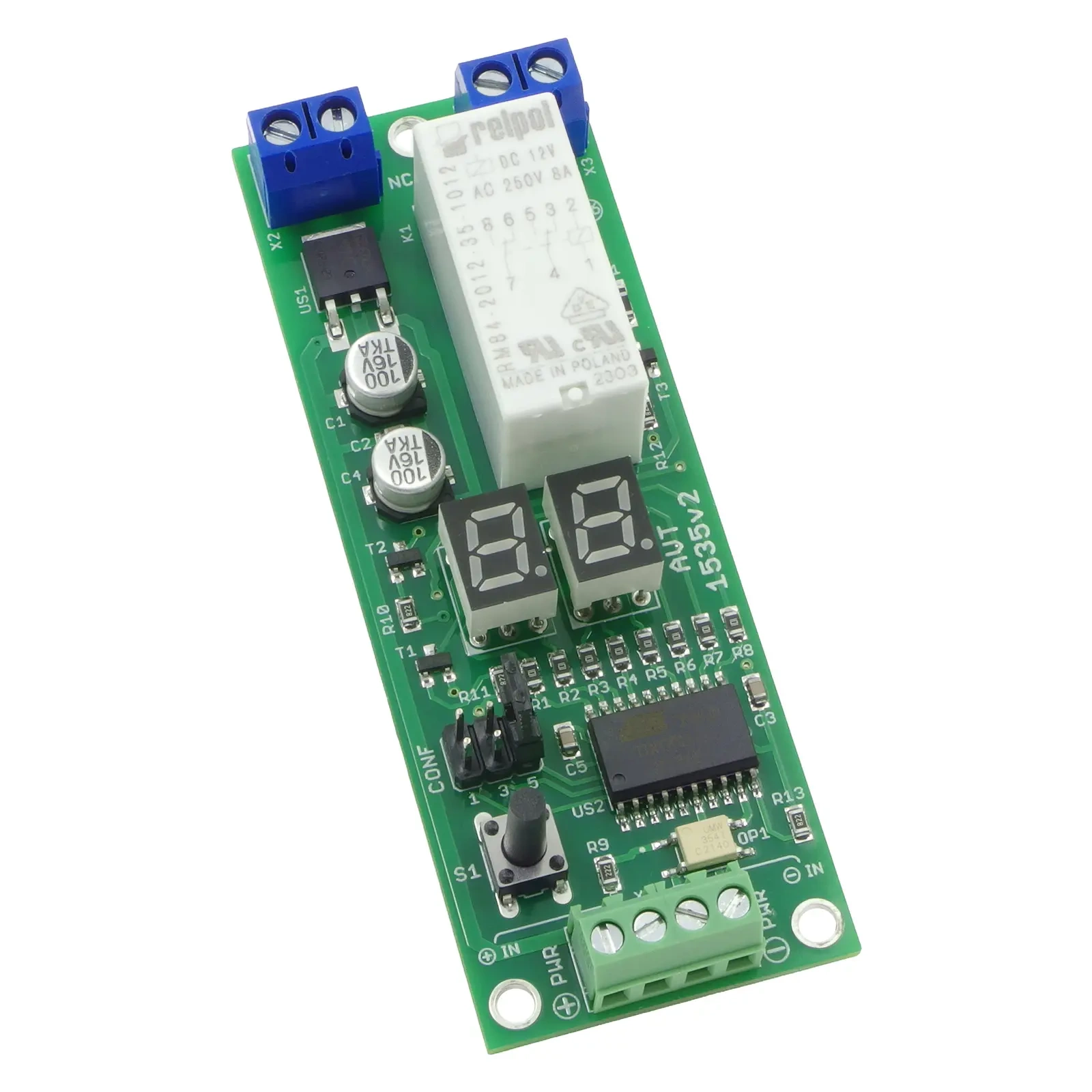

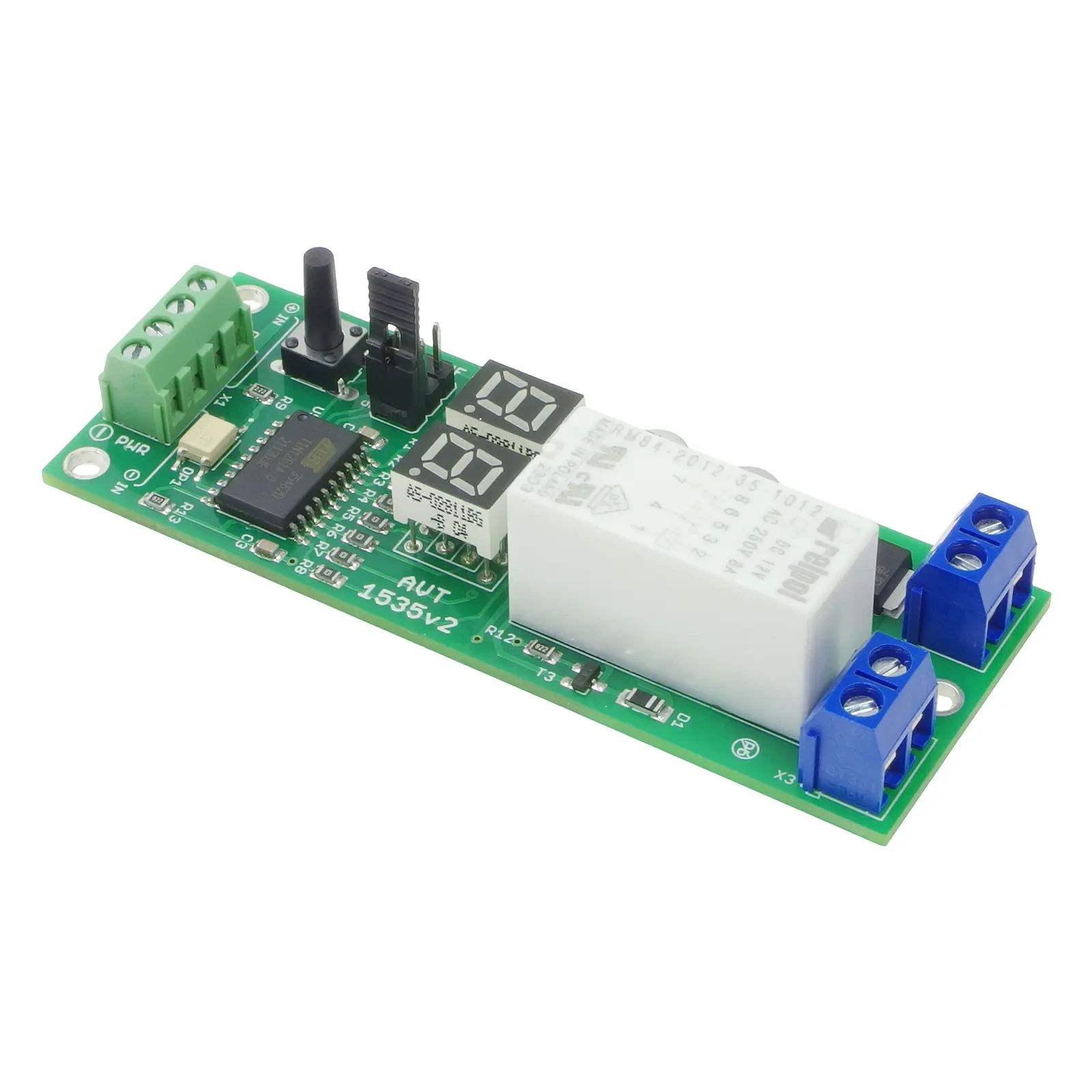

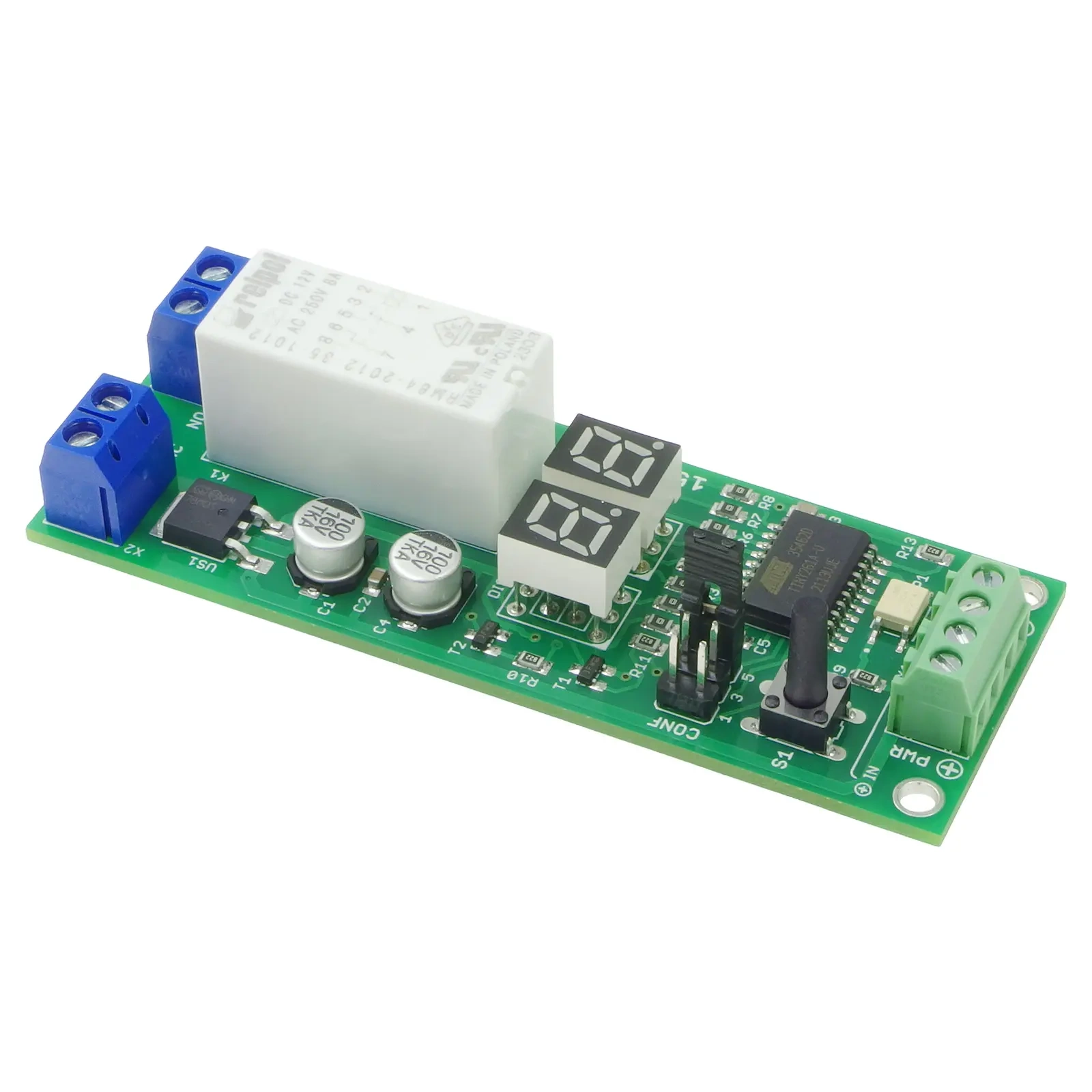

Układ jest przekaźnikowym, Czasowym modułem wykonawczym wyposażonym w kilka praktycznych funkcji: cztery tryby pracy, zakres nastawy czasu 1…99 s, wyjścia NO i NC, wejście sterujące z separacją galwaniczną, wyświetlacz LED - dwie cyfry.

Wybrane parametry:

• wyświetlacz LED 7 segmentowy 0,28'' 7mm
• 4 tryby pracy:
  • odliczanie czasu załączane poziomem
  • odliczanie po zaniku poziomu
  • praca jako przerzutnik T (zmiana stanu wyjścia na przeciwny)
  • stan wyjścia jest równy stanowi wejścia
• nastawa czasu z zakresu 1...99 sekund z krokiem co 1 sekundę
• wejście sterujące z optoizolacją
• układ wyjściowy: przekaźnik 8A - styki NC/NO
• zasilanie 8...12VDC
• wymiary płytki: 32x86mm

Projekt AVT 1535/1 EP 08/09

Dodatkowe uwagi:

Zestaw występuje w dwóch wersjach: AVT1535/1 - sekundowa i AVT1535/2 - minutowa
