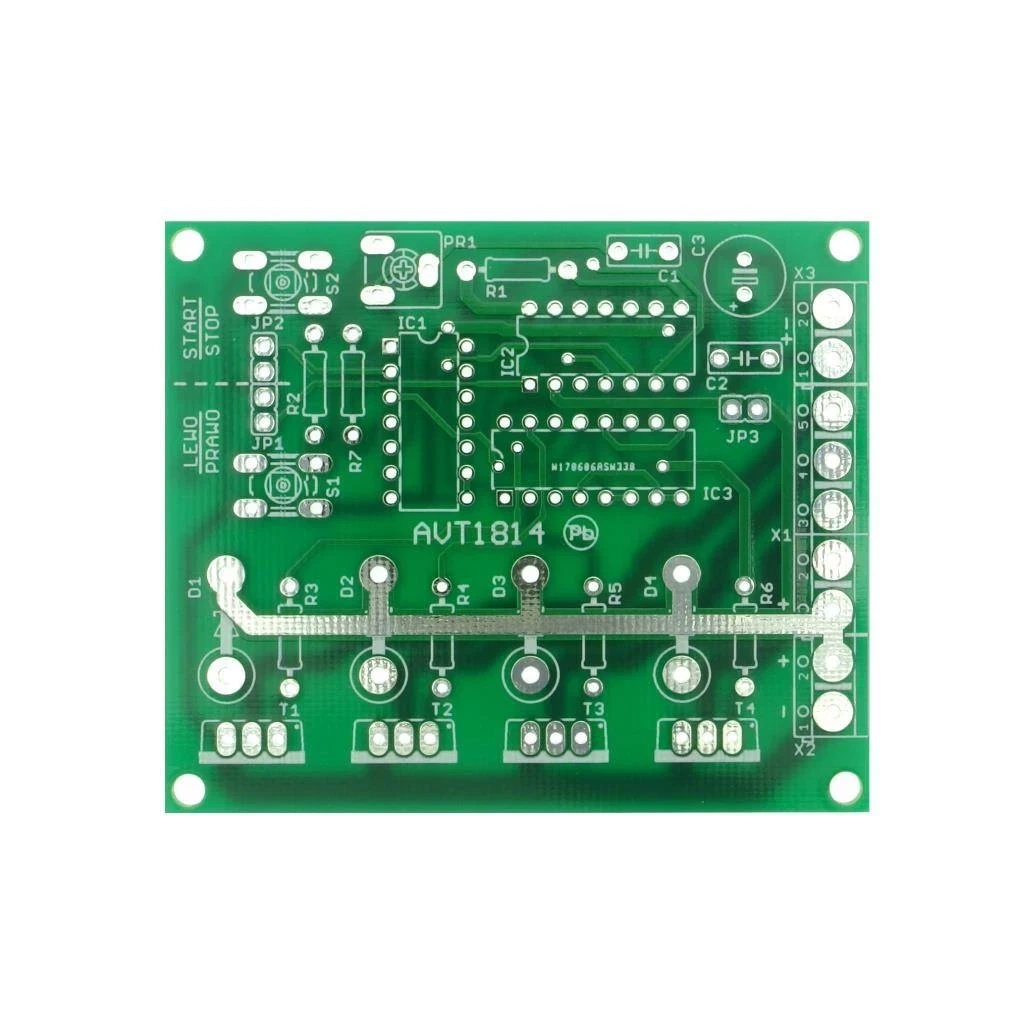

Prosty sterownik unipolarnego silnika krokowego - PCB do projektu AVT 1814

Do pobrania:

Dokumentacja

Prosty sterownik silników krokowych może znaleźć wiele zastosowań podczas konstruowania układów automatyki lub zwykłych zabawek. Układ jest wersją rozwojową zestawu AVT1314, który cieszy się ogromnym i niesłabnącym zainteresowaniem. W nowej konstrukcji uwzględniono wszystkie uwagi użytkowników starego zestawu i sugestie zmian układowych. Najważniejszą z nich jest umieszczenie tranzystor ów mocy na wspólnym radiatorze a co za tym idzie możliwość obciążenia większymi prądami.

Wybrane parametry:

• steruje 4-fazowym silnikiem krokowym
• umożliwia płynną regulację prędkości obrotowej silnika
• możliwa zmiana kierunku obrotów
• możliwe zatrzymanie silnika
• zasilanie 5 ÷ 15 VDC
• wymiary płytki 60x71mm

Projekt AVT 1814 EP 2014
