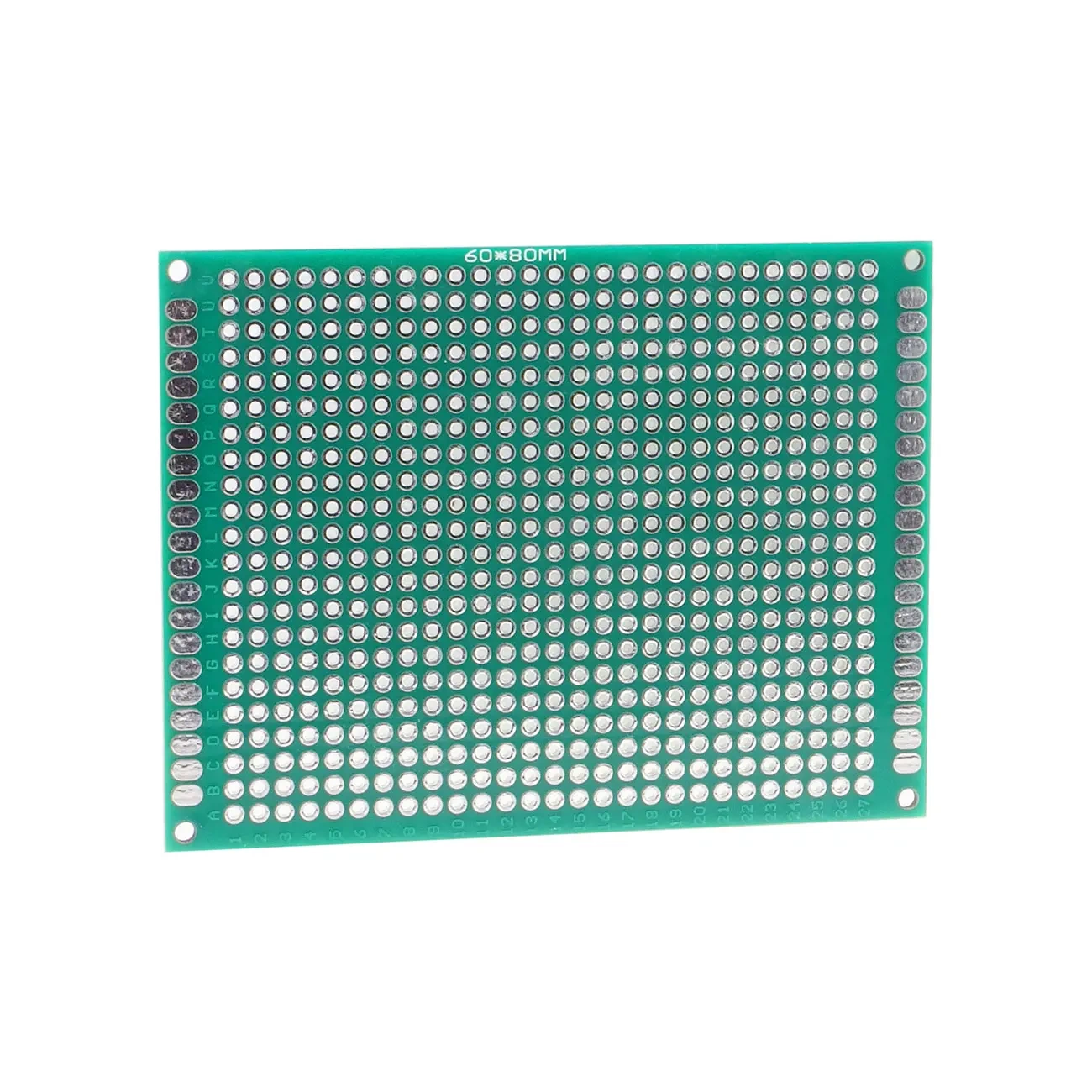

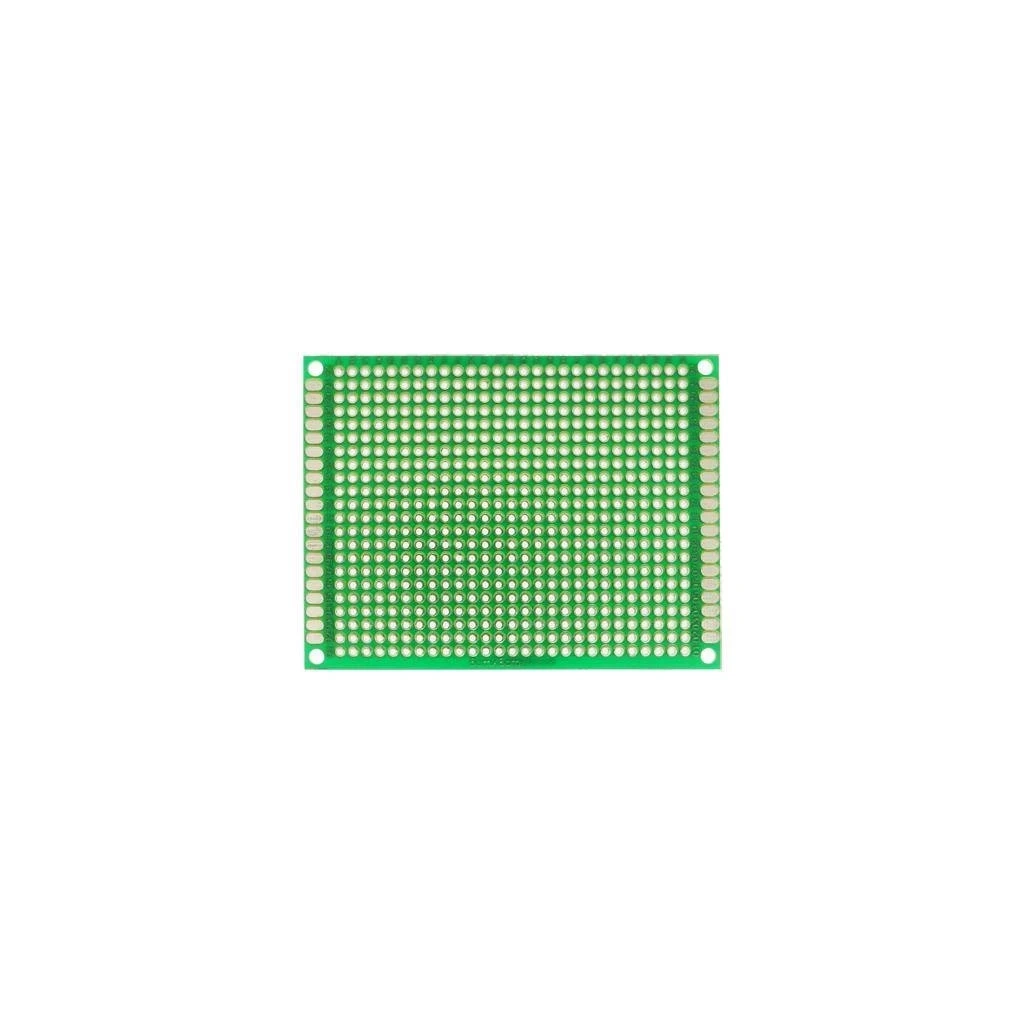

Płytka uniwersalna 6 × 9 cm w rastrze 2,54 mm

Płytka o formacie 6 × 9 cm z polami lutowniczymi w rastrze 2,54 mm służy do trwałego montażu układu, gdy prototyp zbudowany na płytce stykowej ma przejść do postaci docelowej. Elementy przewlekane wtyka się w otwory i lutuje, a połączenia prowadzi drutem albo cyną.

Wykonanie dwustronne daje pola po obu stronach laminatu, co upraszcza prowadzenie krzyżujących się połączeń. Soldermaska w kolorze zielonym chroni miedź przed utlenianiem i ogranicza ryzyko zwarcia cyną między sąsiednimi polami.

Specyfikacja techniczna

• typ: płytka uniwersalna do montażu przewlekanego
• format: 6 × 9 cm
• raster: 2,54 mm
• pola lutownicze: dwustronne
• kolor soldermaski: zielona
• oznaczenie: PU26

Płytka nie ma gotowych ścieżek — połączenia wykonuje się samodzielnie, drutem srebrzanym albo mostkami z cyny. Do układów o większej liczbie połączeń wygodniejsza bywa płytka z paskami połączonych pól.
