Płytka ewaluacyjna ZigBee ETRX357 - PCB do projektu AVT 1657
- Ułatwia testowanie modułu ZigBee ETRX357 przez USB, z konwerterem FT232RL, programem Telegesis Terminal, diodami LED i przyciskiem IRQB. Wersja A zawiera płytkę PCB.
Płytka ewaluacyjna ETRX357 – moduł ZigBee przez USB AVT1657
Płytka pozwala testować moduł ZigBee ETRX357 z poziomu komputera PC przez interfejs USB.
Moduł testowy do ZigBee ETRX357
AVT1657 pozwala zbudować niewielką płytkę ewaluacyjną do modułu ZigBee ETRX357 firmy Telegesis. Ułatwia sprawdzanie funkcji sprzętowych modułu, konfigurację parametrów pracy i pierwsze eksperymenty z komunikacją bezprzewodową.
Komunikacja z komputerem odbywa się przez port USB i konwerter FT232RL, który udostępnia w systemie wirtualny port COM. Dzięki temu moduł można obsługiwać z programu terminalowego, wysyłając komendy konfiguracyjne i obserwując odpowiedzi układu.
Karta techniczna
AVT1657
Płytka ewaluacyjna do modułu ZigBee ETRX357 z konwerterem FT232RL, zasilaniem z USB, miniaturowym gniazdem USB-B, diodami LED, wyjściem PWM oraz przyciskiem IRQB.
| Wersja | A – płytka PCB |
| Typ projektu | płytka ewaluacyjna do modułu ZigBee |
| Technologia radiowa | ZigBee |
| Zastosowanie | nauka obsługi ETRX357, testowanie funkcji sprzętowych, konfiguracja modułu przed użyciem w urządzeniu docelowym |
| Interfejs z komputerem | USB przez konwerter USART-USB |
| Konwerter USB-UART | FT232RL, SO-28 |
| Zasilanie płytki | z portu USB |
| Złącze USB | miniaturowe USB-B |
| Linie komunikacyjne | TXD, RXD oraz linie sterujące FT232RL połączone z modułem ETRX357 |
| Typowe ustawienia portu | 19200, n, 8, 1, none |
| Sterowniki USB | FTDI VCP, urządzenie widoczne jako USB Serial Port / wirtualny port COM |
| Wymiary płytki PCB | 42×35 mm |

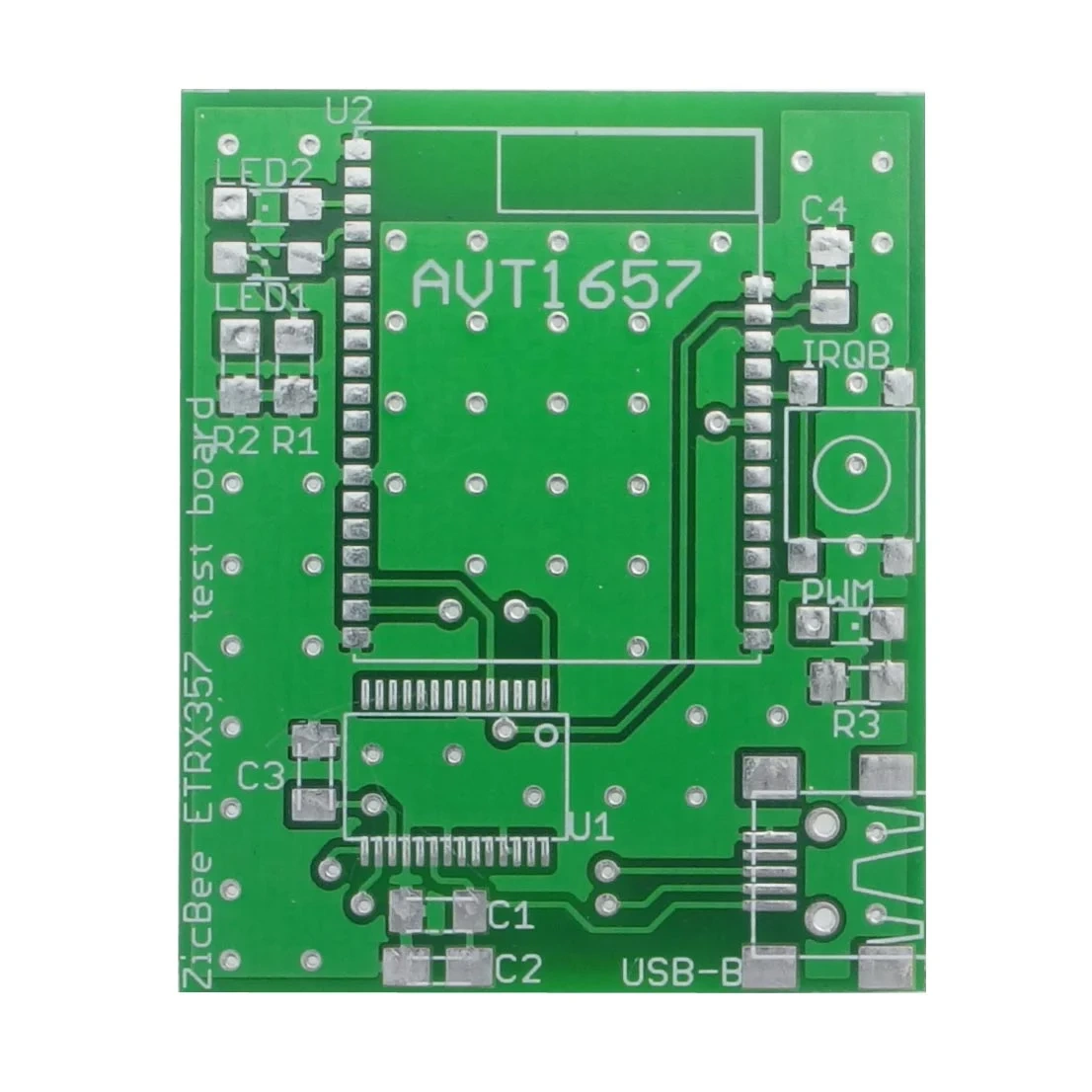

Wersja A – płytka PCB
AVT1657 A zawiera płytkę PCB do projektu płytki ewaluacyjnej z ETRX357. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R3: 220 Ω, SMD 1206
- C1, C3, C4: 100 nF, SMD 1206
- C2: 10 µF / 16 V, SMD B
- LED1, LED2, PWM: diody LED SMD
- U1: FT232RL, SO-28
- U2: moduł ZigBee ETRX357
- USB: miniaturowe złącze USB-B
- IRQB: przycisk
Notes
Po pierwszym podłączeniu do komputera trzeba zainstalować sterowniki FTDI VCP dla układu FT232RL i sprawdzić numer utworzonego wirtualnego portu COM.
Do testów można użyć programu Telegesis Terminal. Typowe ustawienia połączenia z modułem to 19200, n, 8, 1, none, a konfigurację wygodnie rozpocząć od przycisku Connect.
W programie Telegesis Terminal można wczytać układ komend R3xx.xml, który tworzy przyciski wysyłające gotowe polecenia do modułu ETRX357.
Uwaga: Moduł ETRX357 i FT232RL są elementami SMD wymagającymi dokładnego lutowania. Przed podłączeniem USB sprawdź brak zwarć, poprawność orientacji modułu oraz ciągłość połączeń zasilania i masy.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To płytka ewaluacyjna do modułu ZigBee ETRX357, przeznaczona do nauki, konfiguracji i testowania modułu z poziomu komputera PC.
Płytka jest przeznaczona dla modułu ZigBee ETRX357 firmy Telegesis.
Komunikacja odbywa się przez USB i konwerter FT232RL, który po instalacji sterowników tworzy w systemie wirtualny port COM.
Nie. Płytka jest zasilana z portu USB, którym jednocześnie odbywa się komunikacja z komputerem.
Do testów i konfiguracji modułu można użyć programu Telegesis Terminal.
Typowe ustawienia połączenia to 19200, n, 8, 1, none.
Plik R3xx.xml zawiera układ gotowych komend w programie Telegesis Terminal, co ułatwia konfigurację modułu ETRX357.
Montaż wymaga doświadczenia z elementami SMD, zwłaszcza przy układzie FT232RL i module ETRX357.
Nie. To wersja A, czyli sama płytka PCB. Moduł ZigBee ETRX357, FT232RL, rezystory, kondensatory, diody LED, złącze USB, przycisk i pozostałe elementy trzeba dobrać osobno według wykazu.
