Płytka bazowa ADAU1701 DSP audio - PCB do projektu AVT 5403/2
- Ułatwia uruchamianie modułu ADAU1701 w torze audio, dodając zasilanie, gniazda RCA, filtry ADC/DAC, I²S, GPIO, potencjometry i enkoder. Wersja A zawiera płytkę PCB.
Płytka bazowa ADAU1701 DSP audio – moduł uruchomieniowy AVT5403/2
Płytka bazowa ułatwia podłączenie modułu ADAU1701 do realnego toru audio i testowanie projektów DSP w SigmaStudio.
Baza połączeniowa dla modułu ADAU1701

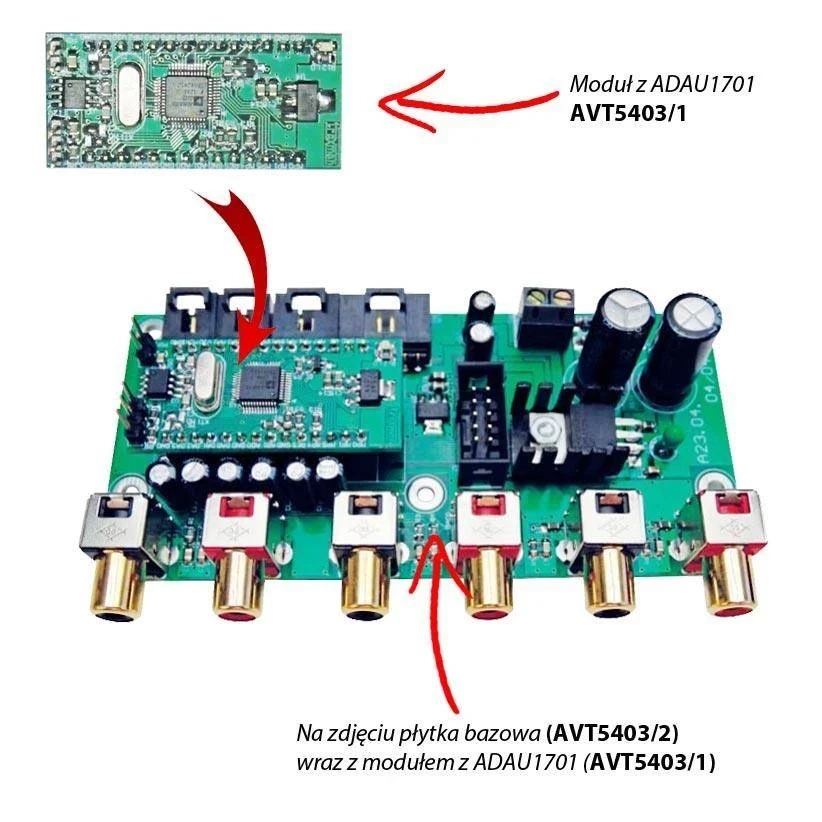

AVT5403/2 to płytka bazowa dla modułu z procesorem DSP ADAU1701. Umożliwia wygodne zasilanie modułu, podłączenie sygnałów wejściowych i wyjściowych przez gniazda RCA oraz przetestowanie algorytmów audio przygotowanych w środowisku SigmaStudio.
Płytka dodaje bierne filtry dla torów ADC i DAC, złącze I²S dla zewnętrznego odbiornika S/PDIF lub przetwornika A/C, złącza GPIO, wejścia dla potencjometrów i enkodera oraz układ generujący sygnał Write Back do zapisu parametrów ADAU1701 w pamięci nieulotnej po zaniku zasilania.
Karta techniczna
AVT5403/2
Płytka bazowa ADAU1701_CNB dla modułu ADAU1701_MB, z zasilaczem, gniazdami RCA, filtracją torów audio, złączem I²S, GPIO, złączami potencjometrów, enkoderem i układem Write Back.
| Wersja | A – płytka PCB |
| Typ projektu | płytka bazowa dla modułu DSP ADAU1701 |
| Oznaczenie płytki | ADAU1701_CNB |
| Współpracujący moduł | moduł ADAU1701_MB / STK_ADAU1701 |
| Układ DSP modułu współpracującego | Analog Devices ADAU1701 |
| Środowisko pracy | SigmaStudio |
| Funkcja płytki bazowej | zasilanie modułu, wygodne podłączenie DSP do toru audio i testowanie algorytmów audio |
| Wejścia analogowe | ADC0, ADC1 na gniazdach RCA |
| Wyjścia analogowe | DAC0…DAC3 na gniazdach RCA |
| Filtracja toru ADC | filtry bierne z dławikiem, rezystorem i kondensatorem oraz separacja składowej stałej |
| Filtracja toru DAC | bierna filtracja wyjść DAC i kondensatory separujące składową stałą |
| Złącze cyfrowe audio | I²S, IDC10 |
| Zastosowanie I²S | dołączenie odbiornika S/PDIF lub zewnętrznego przetwornika A/C |
| Poziomy sygnałów I²S | 3,3 V |
| Zasilanie dla toru I²S | wydzielony stabilizator 3,3 V LM1117-3.3 |
| Złącza potencjometrów | POT1, POT2, złącza EH 3-pin dla potencjometrów 10 kΩ |
| Złącze enkodera | ENC, złącze EH 4-pin |
| Złącze GPIO | GPIO, złącze EH 6-pin |
| Możliwe użycie GPIO | odczyt przełączników, sterowanie LED lub wyprowadzenie cyfrowych sygnałów I²S |
| Write Back | generowanie sygnału WB do zapisu parametrów ADAU1701 do pamięci EEPROM po zaniku zasilania |
| Układ resetu/WB | MAX810, SOT-23 |
| Zasilanie wejściowe | napięcie przemienne 7…9 V / 200 mA przez złącze PWR |
| Zasilanie modułu DSP | 5 V po wyprostowaniu, filtracji i stabilizacji |
| Stabilizator 5 V | LM1117-5, TO-220H |
| Prostownik zasilania | D1…D4, szybkie diody SUF4007 |
| Kondensatory zasilacza | CE10, CE11, 1000 µF / 16 V, Low ESR |
| Parametry ADAU1701 | 50 MIPS, 28/56-bit DSP, 2×ADC, 4×DAC, I²S, GPIO i praca samodzielna z pamięcią EEPROM |
| Domyślna praca modułu ADAU1701 | 48 kHz przy kwarcu 12,288 MHz w module DSP |
| Montaż | dwustronna płytka PCB, elementy SMD 0805, gniazda RCA i złącza przewlekane |
| Uruchomienie | sprawdzenie obecności napięć zasilania przed podłączeniem modułu ADAU1701 |
| Wymiary płytki PCB | 117×55 mm |

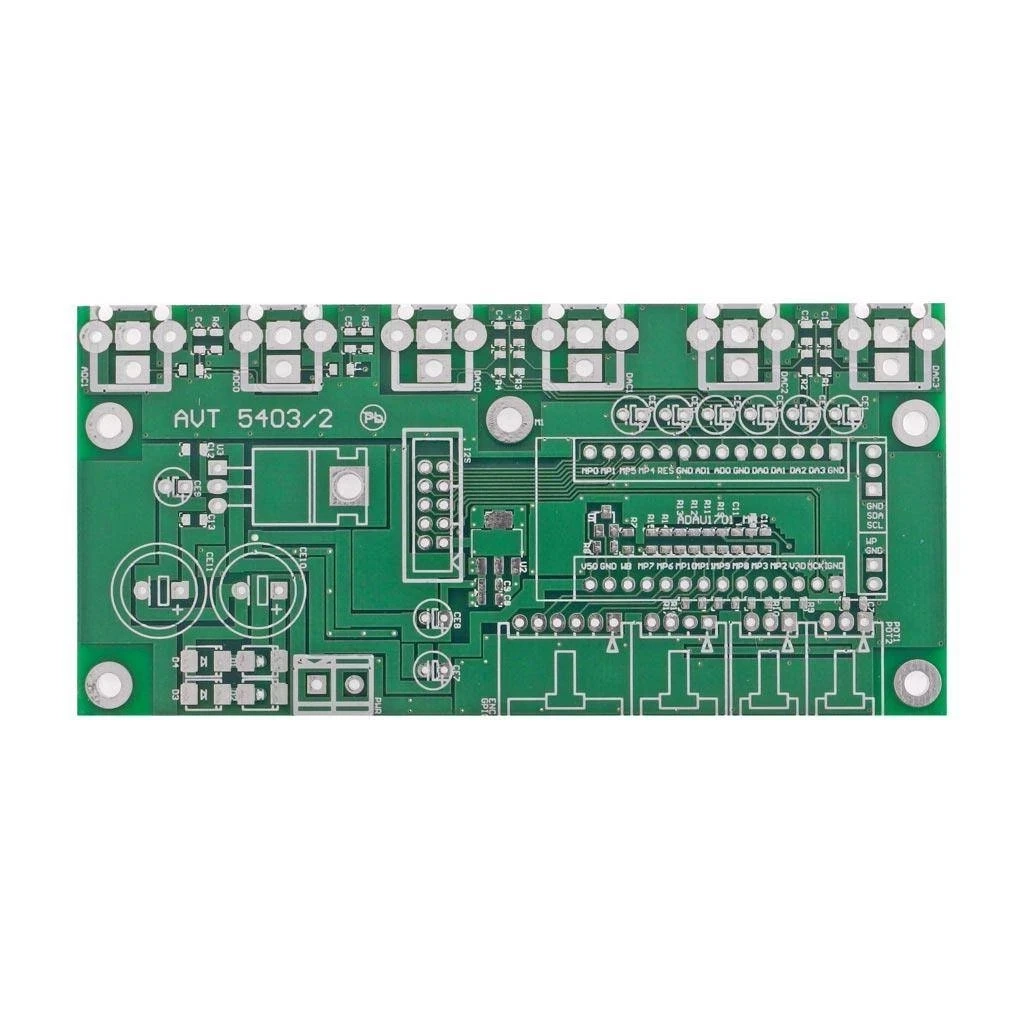

Wersja A – płytka PCB
AVT5403/2 A zawiera płytkę PCB do projektu płytki bazowej dla modułu ADAU1701. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1-R4, R7, R9, R10: 560 Ω / 1%, SMD 0805
- R5, R6: 47 kΩ / 1%, SMD 0805
- R8, R11-R19: 10 kΩ / 1%, SMD 0805
- C1-C4: 5,6 nF, SMD 0805, 5%
- C5, C6: 100 pF, SMD 0805, 5%
- C7-C9, C12, C13: 10 µF, SMD 0805, 5%
- C10, C11: 10 nF, SMD 0805, 5%
- CE1-CE9: 47 µF, elektrolityczne Low ESR Audio
- CE10, CE11: 1000 µF / 16 V, elektrolityczne Low ESR
- D1-D4: SUF4007, szybkie diody SMD
- U1: MAX810, SOT-23
- U2: LM1117-3.3, SOT-223
- U3: LM1117-5, TO-220H
- ADC0, ADC1, DAC0-DAC3: gniazda RCA CC134 do druku
- ENC: złącze EH 4-pin
- GPIO: złącze EH 6-pin
- I2S: złącze IDC10
- L1, L2: dławik SMD 1 mH / 250 mA
- M1: moduł ADAU1701_MB / STK_ADAU1701
- POT1, POT2: złącza EH 3-pin
- PWR: złącze ARK2 / 5 mm
Notes
Płytka bazowa pracuje z modułem ADAU1701_MB. Przed podłączeniem modułu DSP trzeba sprawdzić obecność i poprawność napięć zasilających, szczególnie 5 V dla modułu oraz 3,3 V dla złącza I²S.
Przy pracy z wejściem I²S sygnały muszą mieć poziomy 3,3 V. W takim trybie ADAU1701 korzysta z zewnętrznego sygnału MCLK, a w module DSP może być wymagane przelutowanie zwory OSC oraz ustawienie M0/M1 zgodnie z częstotliwością próbkowania.
Do programowania projektów audio służy SigmaStudio. Płytka bazowa ułatwia testowanie przykładowych aplikacji, takich jak zwrotnica aktywna, regulacja głośności, filtry lub inne bloki DSP dostępne dla ADAU1701.
Uwaga: Złącze I²S i sygnały GPIO pracują z poziomami 3,3 V. Podanie wyższego napięcia lub nieprawidłowe ustawienie zwór podczas pracy z zewnętrznym sygnałem cyfrowym może uszkodzić moduł ADAU1701 albo zakłócić komunikację z pamięcią konfiguracji.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To płytka bazowa dla modułu ADAU1701. Ułatwia podłączenie procesora DSP do toru audio, zasilanie modułu i testowanie projektów przygotowanych w SigmaStudio.
Nie. AVT5403/2 to płytka bazowa. Procesor ADAU1701 znajduje się na współpracującym module ADAU1701_MB / STK_ADAU1701, który trzeba zastosować osobno.
Płytka przewiduje gniazda RCA dla dwóch wejść ADC0/ADC1 oraz czterech wyjść DAC0…DAC3.
Tak. Złącze I²S umożliwia doprowadzenie sygnału z odbiornika S/PDIF albo zewnętrznego przetwornika A/C, pod warunkiem zachowania poziomów 3,3 V.
Płytka udostępnia złącza POT1 i POT2 dla potencjometrów, złącze ENC dla enkodera oraz złącze GPIO dla sygnałów cyfrowych i dodatkowych elementów sterujących.
Sygnał WB pozwala zapisać parametry pracy ADAU1701 do pamięci EEPROM po zaniku zasilania, aby moduł mógł odtwórzyć ustawienia po kolejnym uruchomieniu.
Płytka bazowa jest zasilana napięciem przemiennym 7…9 V / 200 mA przez złącze PWR. Na płytce powstaje napięcie 5 V dla modułu DSP oraz 3,3 V dla części I²S.
Nie. To wersja A, czyli sama płytka PCB. Moduł ADAU1701_MB, stabilizatory, diody, gniazda RCA, złącza, dławiki, kondensatory, rezystory i pozostałe podzespoły trzeba dobrać osobno według wykazu.
