Oscyloskop cyfrowy UTD2202CEX+ UniT

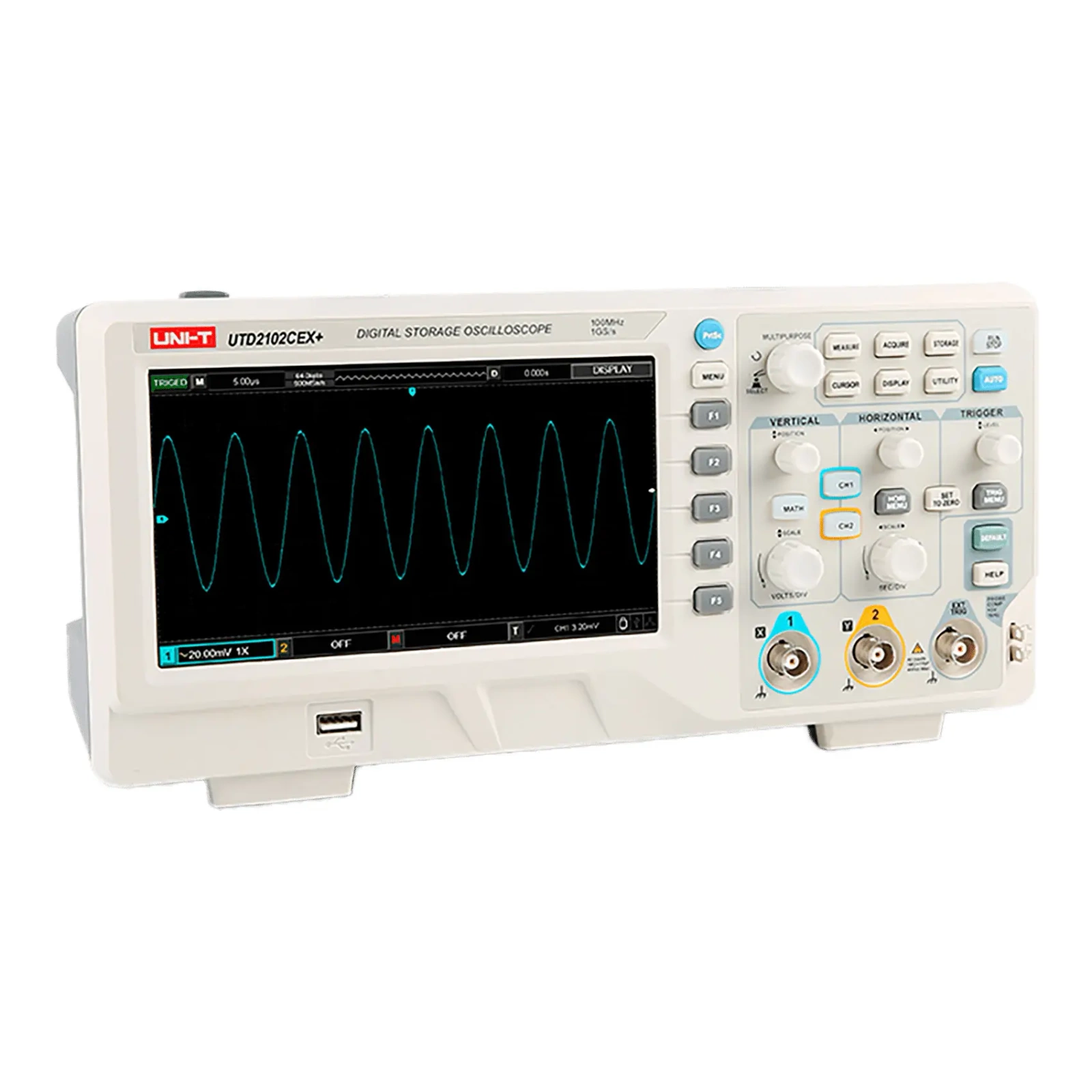

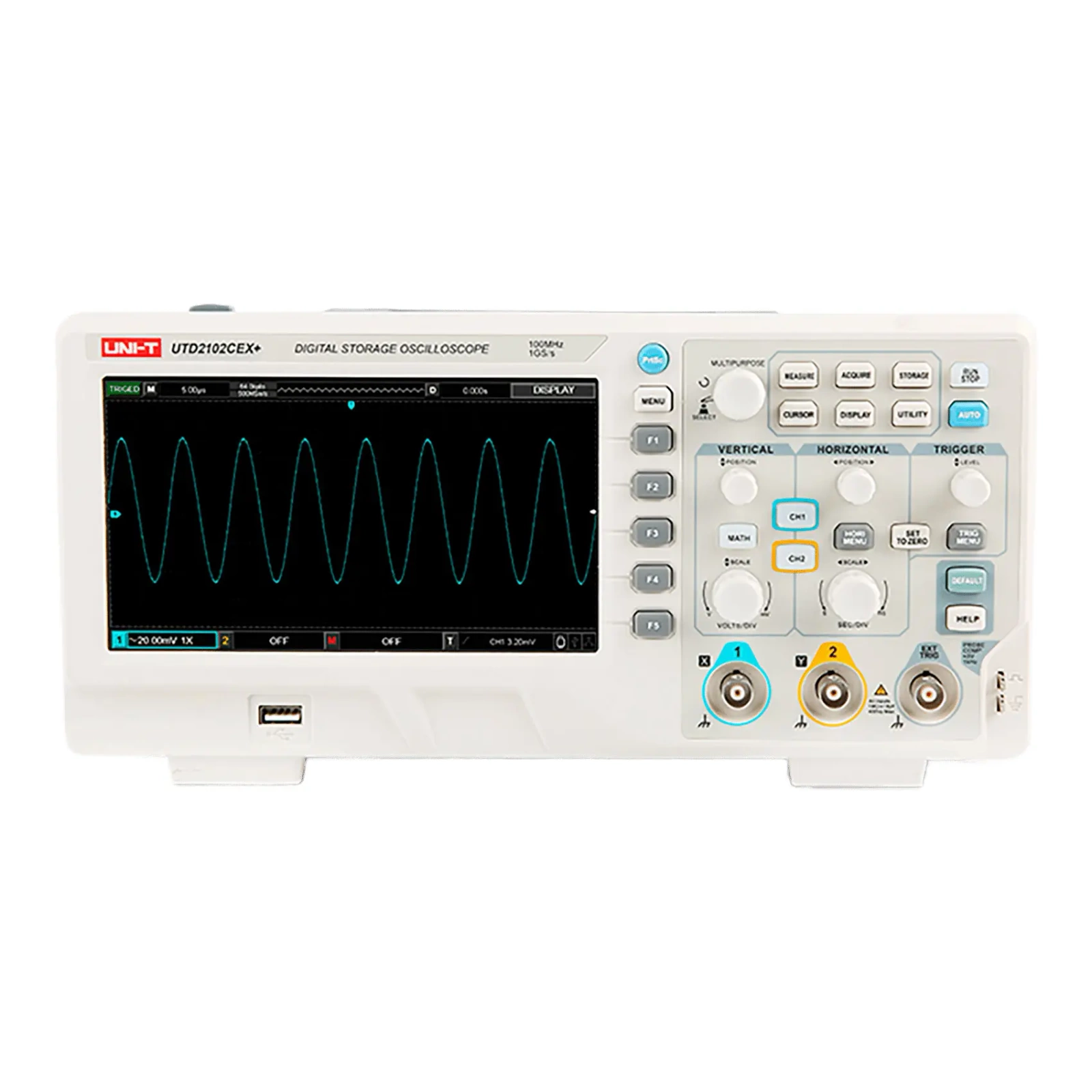

Oscyloskop UNI-T UTD2202CEX+ – szybki dwukanałowy oscyloskop cyfrowy o paśmie 200 MHz

Oscyloskop UNI-T UTD2202CEX+ to zaawansowane urządzenie pomiarowe przeznaczone do dokładnej analizy sygnałów analogowych i cyfrowych. Dzięki paśmie 200 MHz, próbkowaniu 1 GSa/s i szerokiemu zakresowi funkcji sprawdzi się w laboratoriach, serwisach oraz w profesjonalnych zastosowaniach projektowych.

Charakterystyka modelu UTD2202CEX+

Model oferuje dwa kanały analogowe, szybkie przetwarzanie sygnałów, 34 pomiary automatyczne i funkcje matematyczne. Obsługuje nagrywanie przebiegów do 1000 ramek oraz posiada duży obszar wyświetlania 8 div × 16 div, który ułatwia analizę nawet bardziej złożonych sygnałów.

Kluczowe parametry

• Pasmo 200 MHz do analizy szybkich sygnałów.
• Próbkowanie 1 GSa/s zapewniające wysoką wierność przebiegu.
• Dwa kanały analogowe do porównywania sygnałów.
• Rejestracja przebiegów do 1000 ramek do analizy zdarzeń niestabilnych.
• 34 pomiary automatyczne dla szybkiej diagnostyki.

Specyfikacja techniczna

• Model: UTD2202CEX+
• Pasmo: 200 MHz
• Liczba kanałów: 2
• Próbkowanie: 1 GSa/s
• Głębokość pamięci: 64 kpts
• Szybkość przechwytywania: do 5000 wfms/s
• 34 automatyczne pomiary parametrów
• Funkcje matematyczne: dodawanie, odejmowanie, FFT i MATH
• Nagrywanie przebiegów: do 1000 ramek
• Obszar wyświetlania: 8 div × 16 div
• Nowa strategia AUTOSET
• Wyjście sygnału testowego: 10 Hz / 100 Hz / 1 kHz / 10 kHz
• Menu w 9 językach

Porady, Tips & Tricks

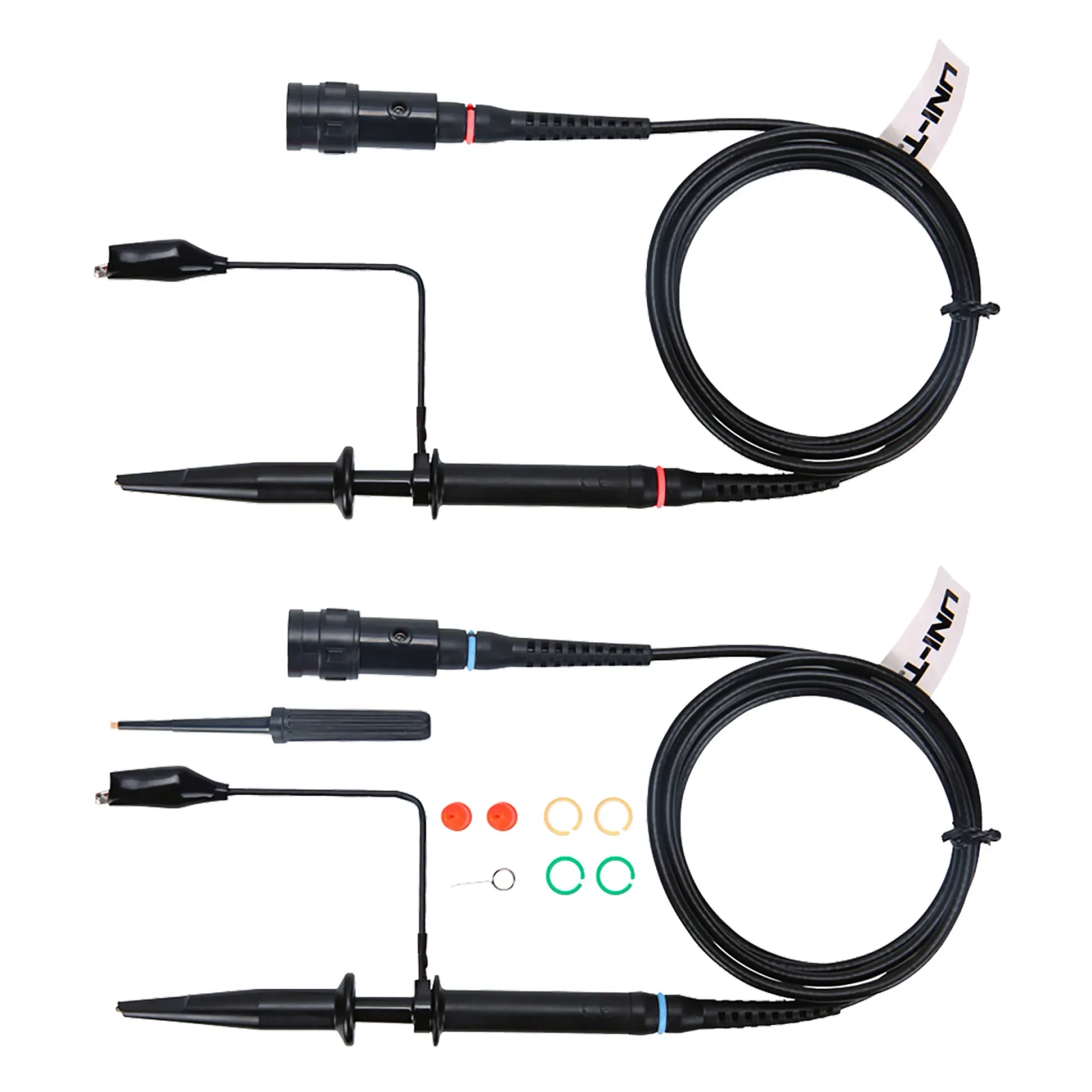

• Stosuj sondy ×10 przy pomiarach wysokiej częstotliwości.
• Włącz AUTOSET, aby szybko ustawić optymalne parametry wyświetlania.
• Rejestruj przebiegi, aby wykrywać zakłócenia trudne do wychwycenia w czasie rzeczywistym.
• Analiza FFT pomaga diagnozować szumy i harmoniczne.
• Dokładne ustawienie triggera stabilizuje obraz sygnałów cyfrowych.

Zastosowania

• diagnostyka układów wysokiej częstotliwości
• analiza zegarów i magistral cyfrowych
• testy przetwornic i sterowników PWM
• projektowanie systemów embedded
• edukacja techniczna i laboratoria
• serwisy elektroniki i automatyki

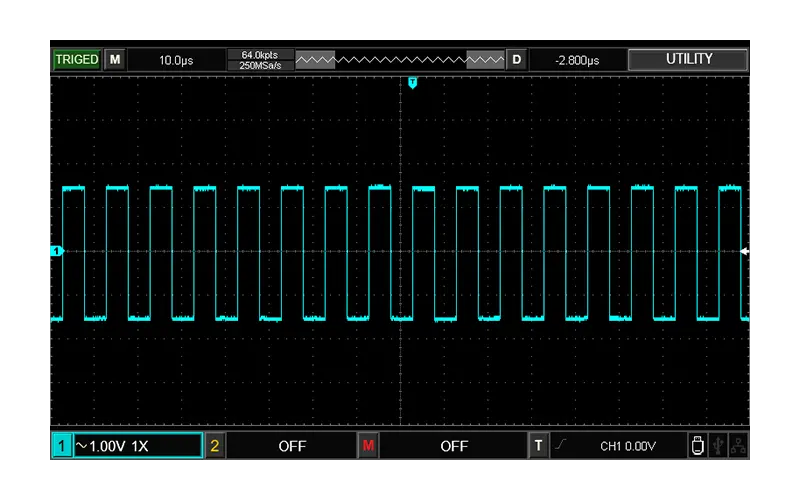

Szerszy zakres wyświetlania i wieloczęstotliwościowe sygnały prostokątne

Seria UTD2000CEX+ oferuje obszar wyświetlania 8 div × 16 div oraz nową strategię AUTOSET, która umożliwia łatwe radzenie sobie ze złożonymi scenariuszami testowymi.

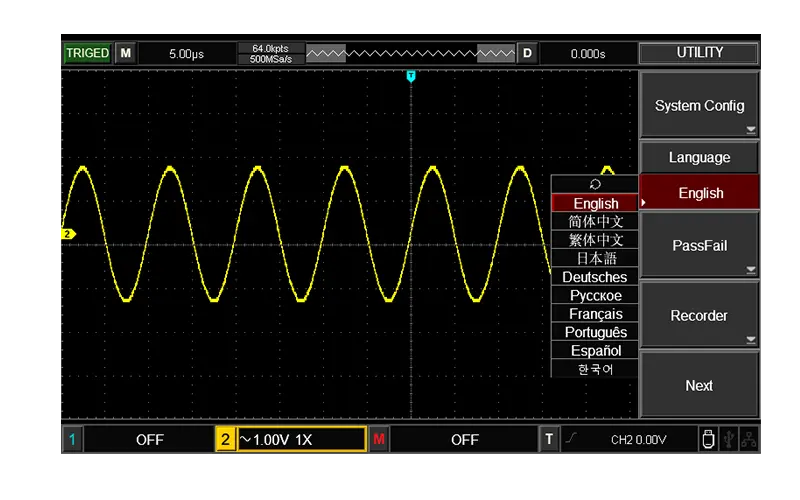

Wielojęzyczne menu i wybór częstotliwości sygnału prostokątnego

Dzięki 9 językom oscyloskopy serii mogą sprostać wymaganiom użytkowników w różnych krajach. Dostępne jest wyjście standardowego sygnału prostokątnego 10 Hz, 100 Hz, 1 kHz oraz 10 kHz.

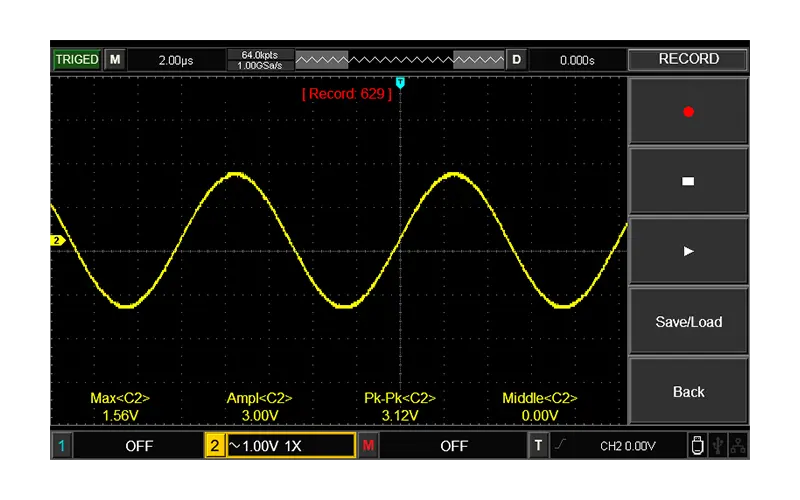

Różne funkcje pomiaru parametrów i rejestracji przebiegów

Seria UTD2000CEX+ obsługuje 34 rodzaje automatycznych funkcji pomiarowych oraz funkcje rejestrowania przebiegów, umożliwiając zapis do 1000 ramek i zapewniając lepszą analizę sygnałów dzięki funkcjom odtwarzania i zapisu.
