Oscyloskop cyfrowy UPO1054 UniT

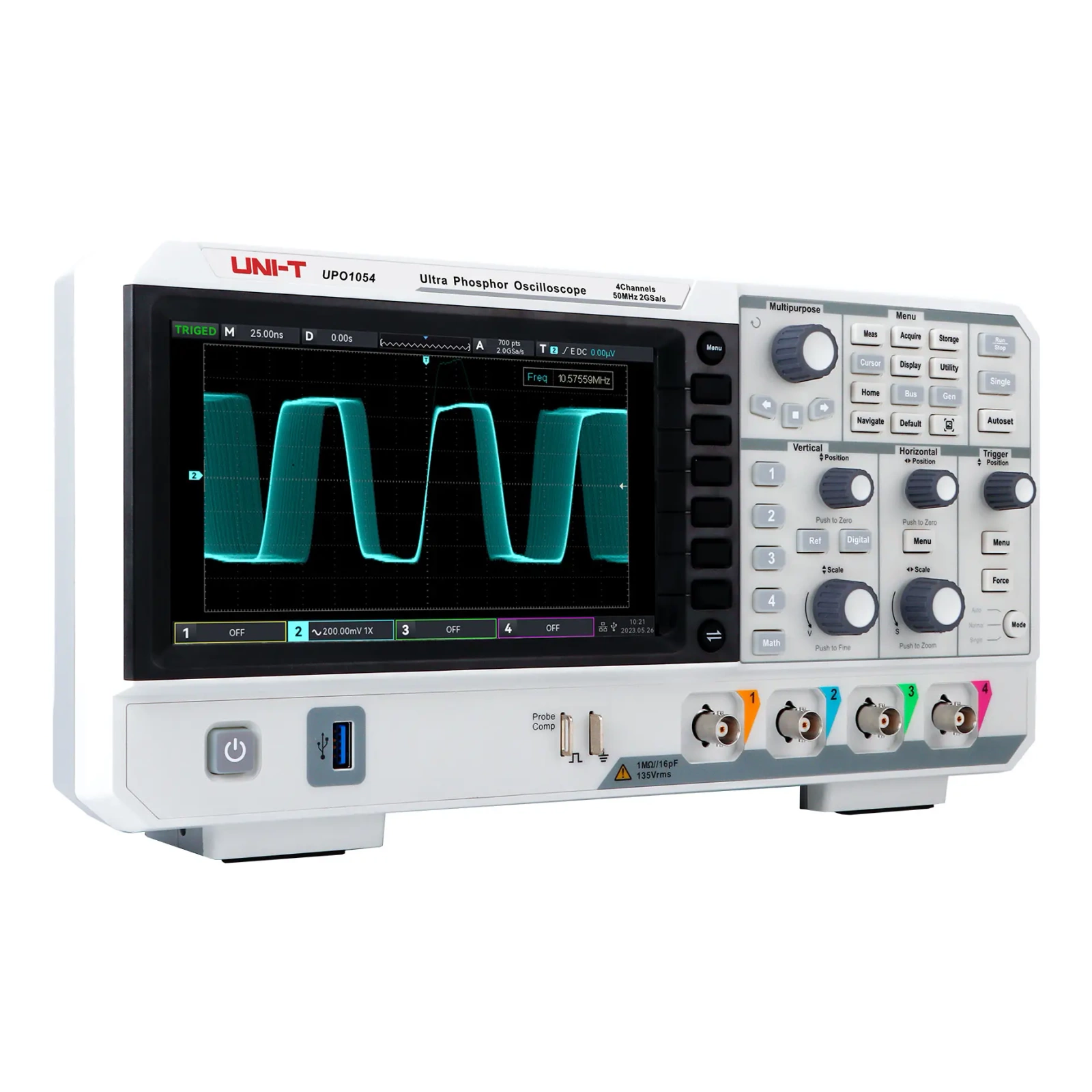

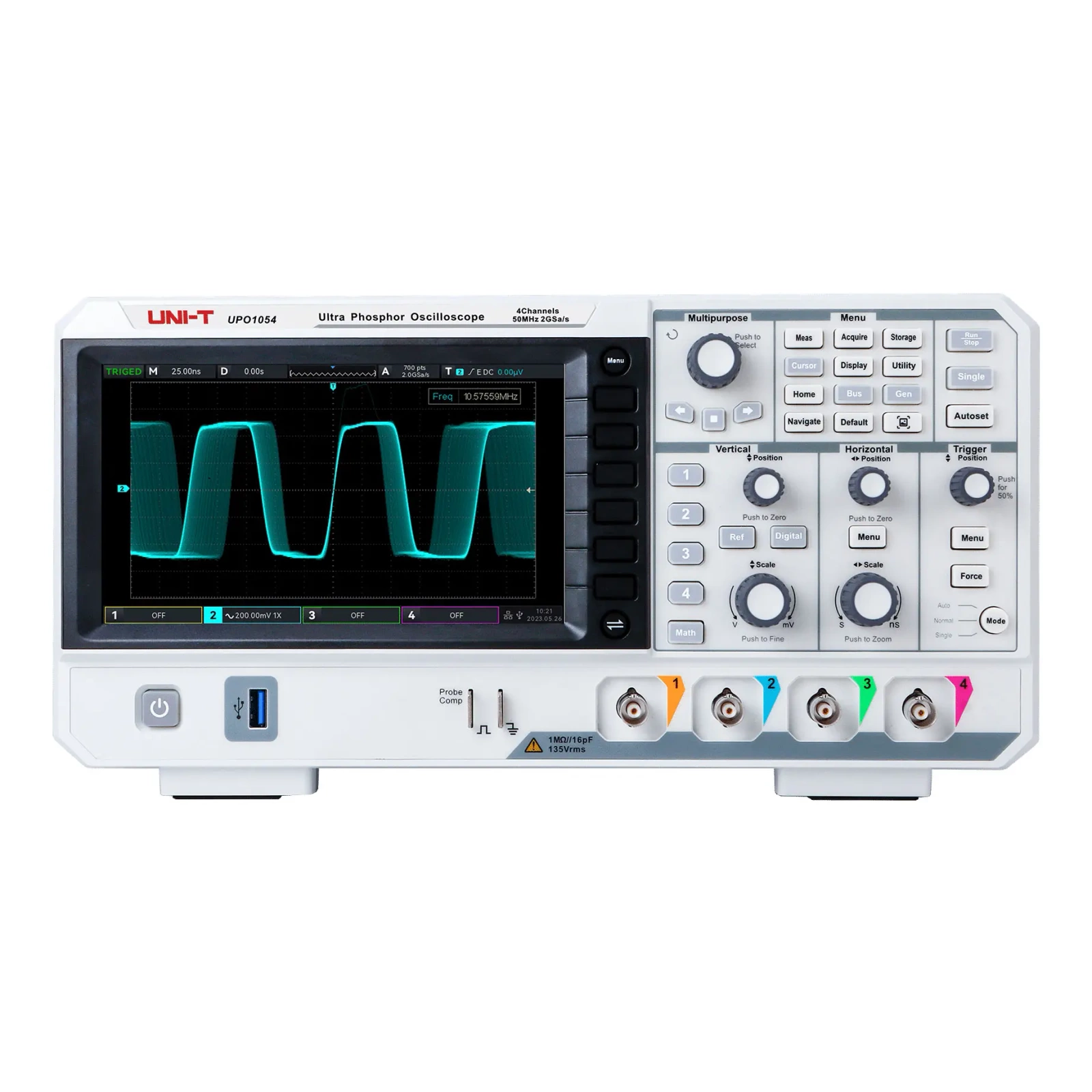

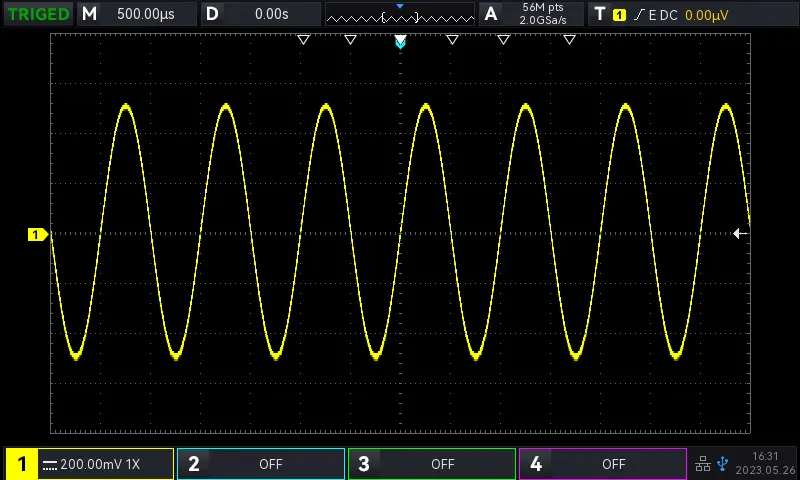

Oscyloskop UNI-T UPO1054 – czterokanałowy oscyloskop cyfrowy do profesjonalnych pomiarów

Oscyloskop UNI-T UPO1054 to nowoczesne narzędzie pomiarowe stworzone dla elektroników, serwisantów oraz laboratoriów technicznych. Oferuje 4 kanały analogowe, szybkie przetwarzanie przebiegów i duże możliwości analityczne, dzięki czemu świetnie sprawdza się w diagnostyce układów elektronicznych, projektowaniu i edukacji technicznej.

Model UNI-T UPO1054 to szybki, funkcjonalny i precyzyjny oscyloskop, który doskonale sprawdzi się w zastosowaniach profesjonalnych oraz zaawansowanych projektach hobbystycznych. Łączy wysoką wydajność z dużą funkcjonalnością, czyniąc go uniwersalnym narzędziem do każdego laboratorium i warsztatu.

Dlaczego warto wybrać UPO1054?

UPO1054 wyróżnia się optymalnym pasmem 50 MHz oraz rozbudowanymi funkcjami analizy sygnałów. Duża głębokość pamięci umożliwia dokładne powiększanie uchwyconych przebiegów, a wysoka prędkość próbkowania pozwala rejestrować szybkie impulsy i zakłócenia. To oscyloskop, który zapewnia precyzyjne pomiary w zastosowaniach profesjonalnych i edukacyjnych.

Kluczowe korzyści użytkowe

• Jednoczesna obserwacja czterech sygnałów – idealne do diagnostyki ECU, przetwornic i układów automatyki.
• Wysoka dynamika pomiarowa pozwala rejestrować nawet krótkotrwałe zakłócenia.
• Głęboka pamięć akwizycji umożliwia analizę długich przebiegów z zachowaniem szczegółów.
• FFT ułatwia analizę częstotliwościową oraz identyfikację zakłóceń.
• Zaawansowane wyzwalanie zwiększa precyzję pomiarów w systemach cyfrowych i analogowych.

Specyfikacja techniczna

• Model: UPO1054
• Pasmo przenoszenia: 50 MHz
• Liczba kanałów analogowych: 4
• Próbkowanie w czasie rzeczywistym: 2 GSa/s
• Maksymalna pamięć akwizycji: 56 Mpts
• Maksymalna szybkość przechwytywania przebiegów: 500 000 wfms/s
• Obsługa dekodowania: UART, I²C, SPI
• Funkcje matematyczne: MATH, REF, FFT
• Wbudowany cyfrowy miernik DVM
• Zaawansowane tryby wyzwalania, segmentacja pamięci

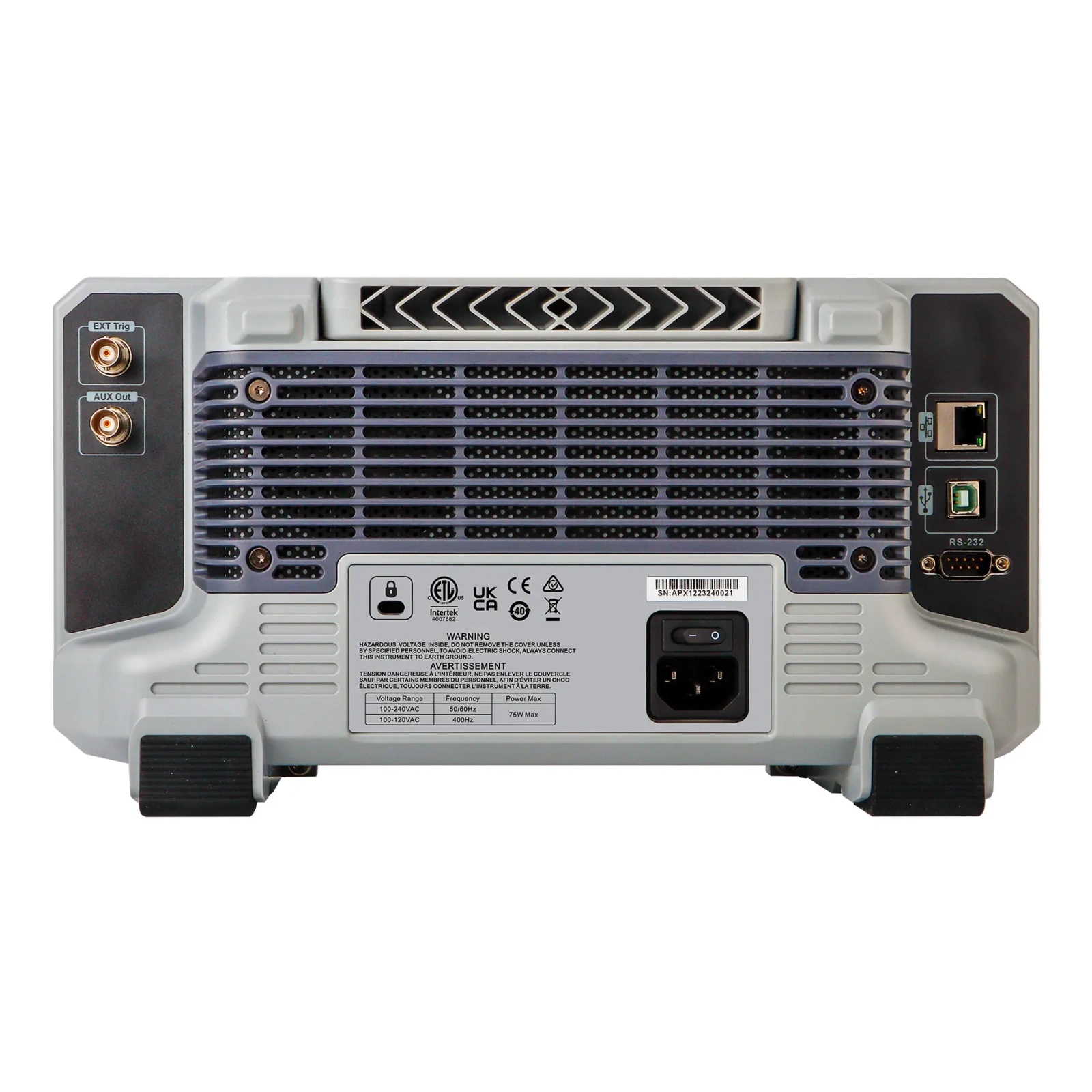

• Interfejs USB, kolorowy wyświetlacz, intuicyjne menu

Porady — Tips & Tricks

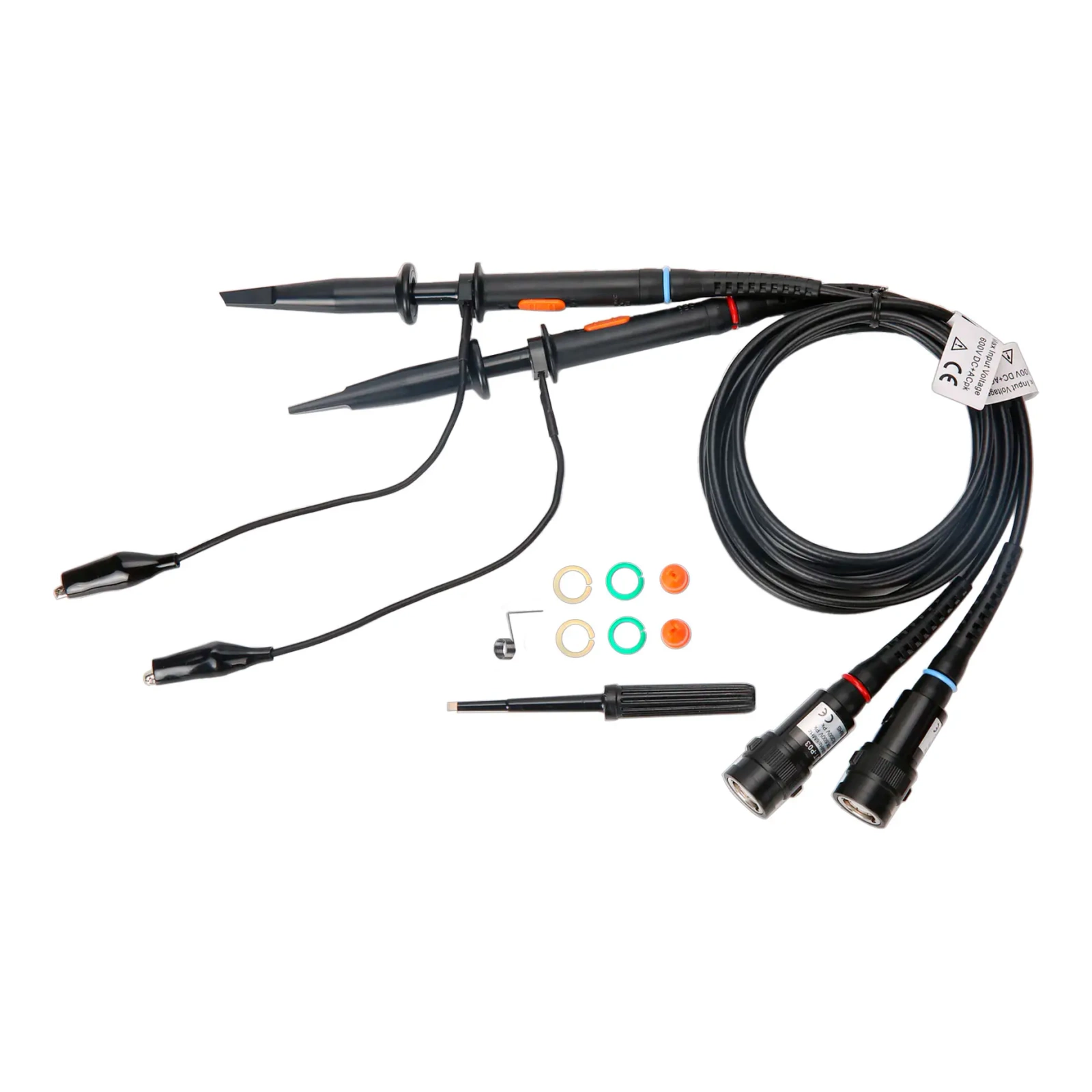

• Dobierz sondy ×10 o wysokiej szybkości narastania, aby wykorzystać pełne pasmo 50 MHz.
• Segmentacja pamięci pozwala efektywnie rejestrować rzadkie zdarzenia.
• Funkcja FFT świetnie sprawdza się przy diagnozie szumów i harmonicznych.
• 4 kanały umożliwiają równoczesną analizę zasilania, sterowania i sygnałów czujników.
• Zoom i pełne 2 GSa/s ujawniają nawet mikrosekundowe zakłócenia.

Zastosowania

• serwisy elektroniczne i automotive (ECU, przetwornice, czujniki)
• laboratoria i edukacja techniczna
• projektowanie elektroniki i systemów wbudowanych
• diagnostyka automatyki przemysłowej

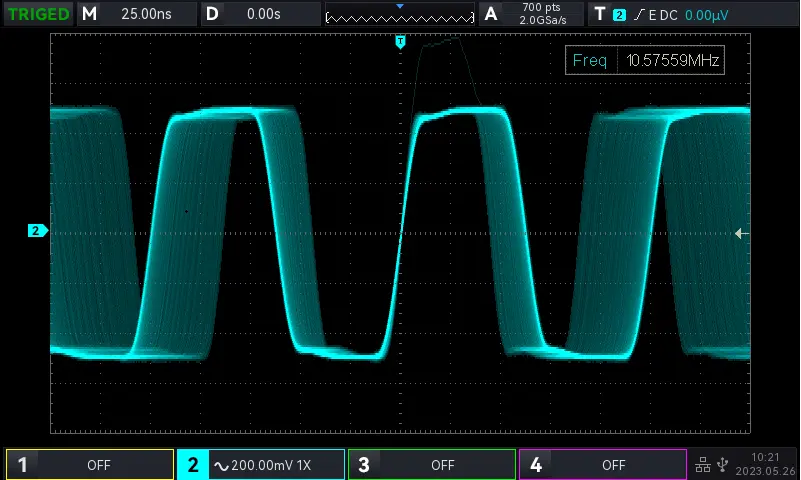

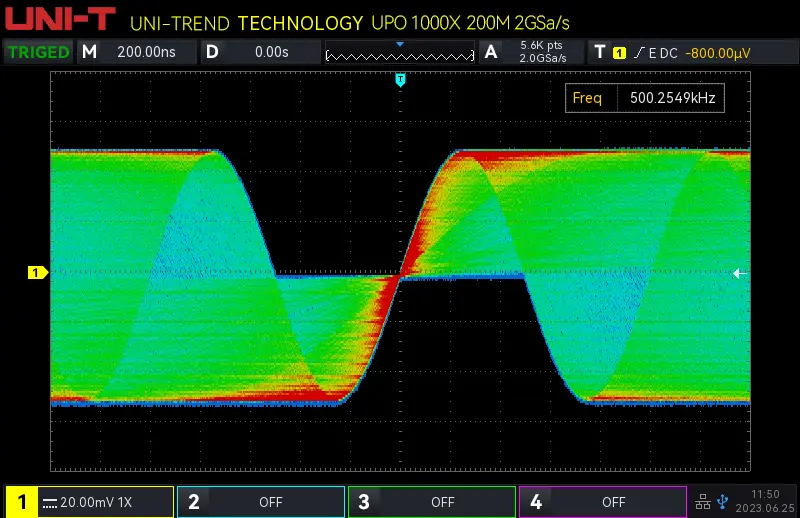

Fast Acquire Phosphor™

Zastosowanie oryginalnej technologii wyświetlania Ultra Phosphor

Sprzętowe nagrywanie w czasie rzeczywistym

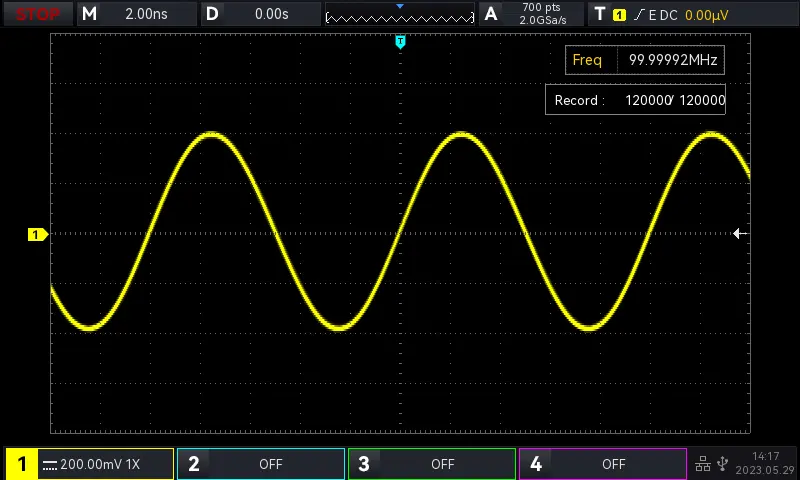

Maksymalnie do 120 000 klatek

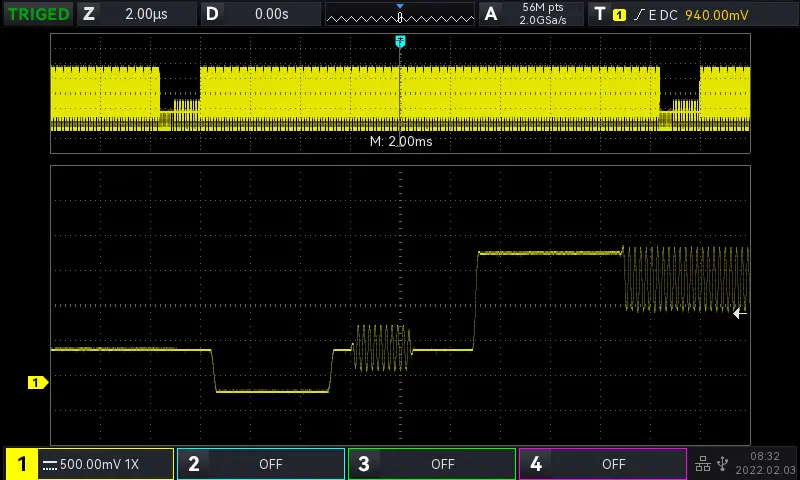

Głęboka pamięć 56 Mpts

Umożliwia rejestrowanie przebiegów przez długi czas i jednoczesne uzyskiwanie pełnej informacji w dziedzinie częstotliwości przy wysokich częstotliwościach próbkowania — bez zniekształceń sygnału.

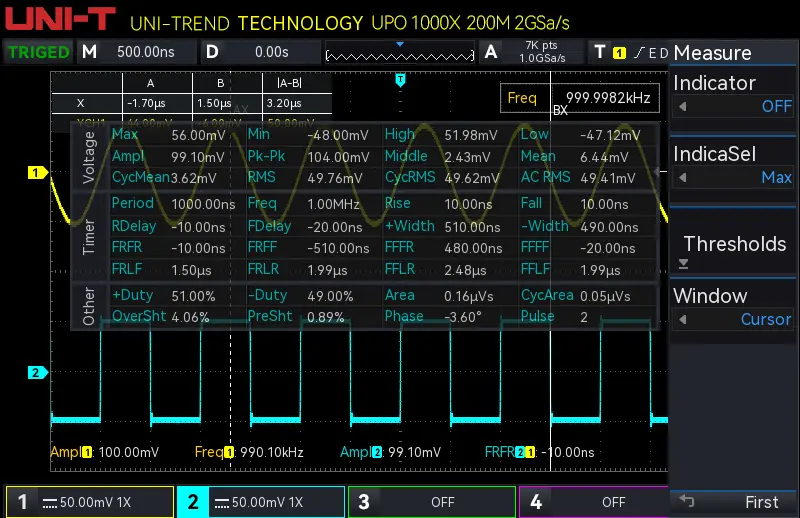

36 dostępnych parametrów pomiarowych

Obsługa szybkich pomiarów, funkcji statystycznych, pomiarów ekranowych oraz pomiarów kursorem z możliwością ustawiania progów. Ułatwia to precyzyjną analizę wybranych parametrów.

Ultraszybkie przechwytywanie przebiegów

Dzięki równoległemu przetwarzaniu sygnału oscyloskop osiąga prędkość przechwytywania 150 000 wfms/s w trybie standardowym oraz do 500 000 wfms/s w trybie Fast Acquire.

Funkcja nawigacji

Dostępne trzy tryby nawigacji: czasowa, po znacznikach oraz segmentowa — pozwalają szybko znaleźć interesujący przebieg. Możliwe jest automatyczne przewijanie zapisanej pamięci z regulowaną prędkością, co ułatwia analizę trendów sygnału.

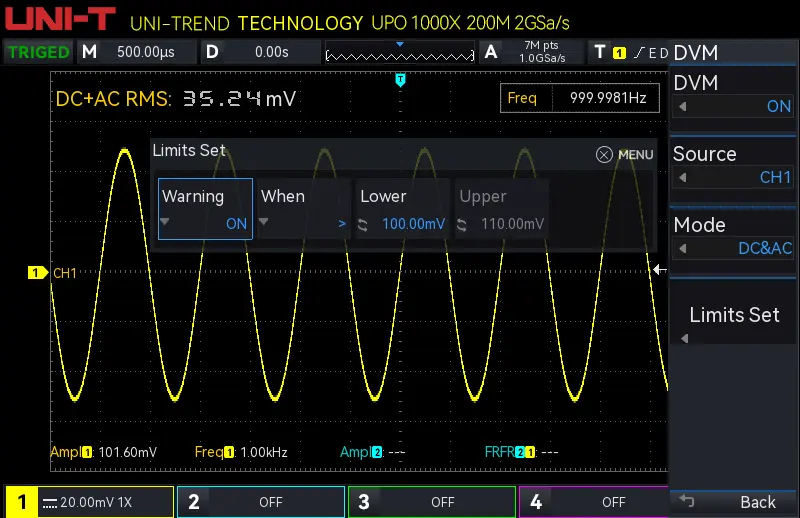

Wbudowany cyfrowy miernik napięcia (DVM)

Możliwość ustawienia alarmu przekroczenia zadanych wartości.

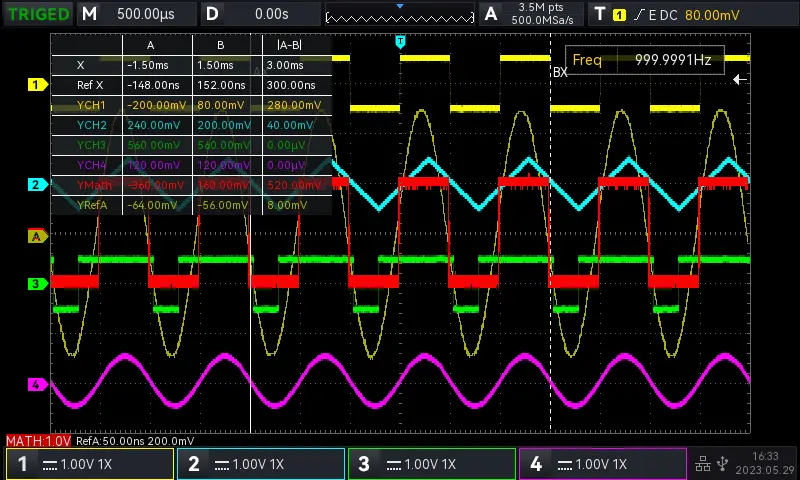

Pomiary kursorem

Obsługiwane kanały CH1, CH2, CH3, CH4, MATH oraz REF jednocześnie. Możliwość wykonywania pomiarów ekranowych — równocześnie w czasie i napięciu.

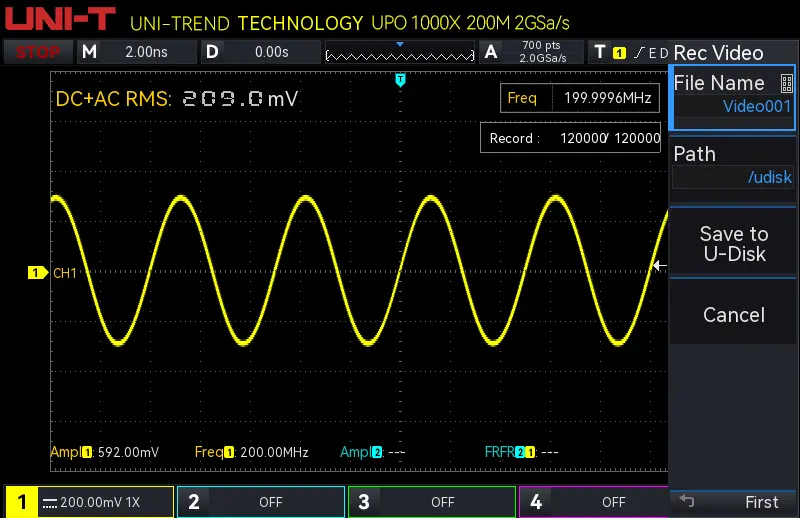

Zapis przebiegów w formacie wideo

Zarejestrowane przebiegi można odtwarzać i analizować na komputerze, co poprawia komfort użytkownika i ułatwia dokumentację.

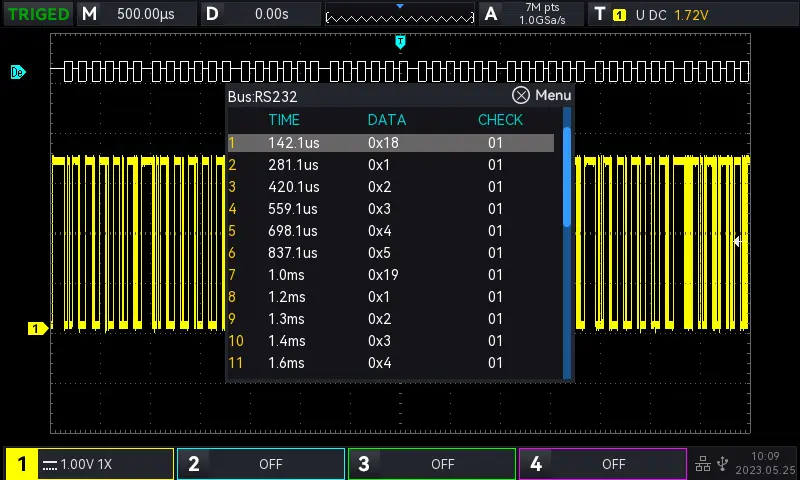

Sprzętowe dekodowanie w czasie rzeczywistym wykorzystujące pełną pamięć

Przy 56 Mpts głębokości pamięci prędkość dekodowania protokołów RS232/UART, I²C i SPI sięga milisekund — nawet setki razy szybciej niż w przypadku dekodowania programowego, znacząco zwiększając efektywność analizy.

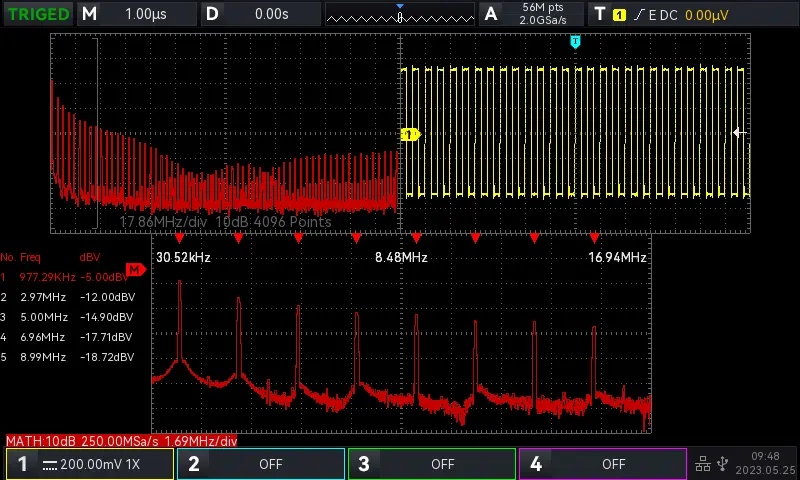

Ulepszone FFT o rozdzielczości 1 Mpts

Obsługa widoku wielodomenowego, niezależnego widoku widma oraz zaawansowanej wizualizacji właściwości sygnału. Dostępne 4 ścieżki i 4 tryby detekcji do różnych zastosowań analitycznych. Automatyczny pomiar szczytów ułatwia identyfikację kluczowych składowych widmowych.
