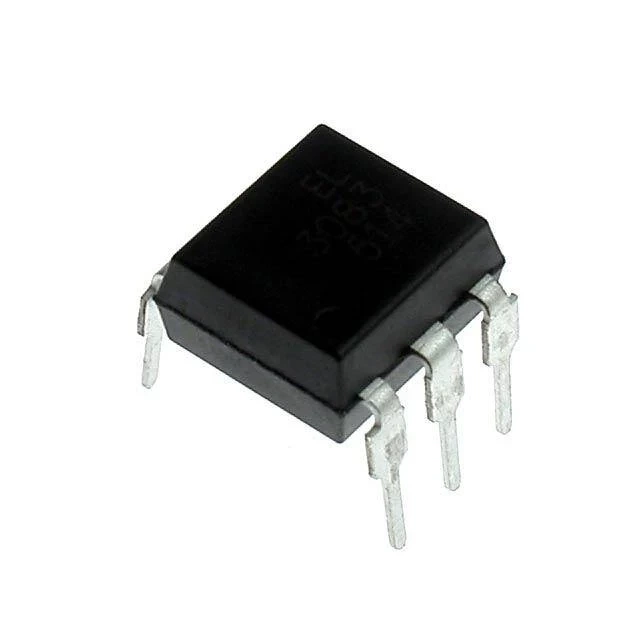

Optotriak MOC3063 do sterowania triakiem w obwodzie sieciowym

Układ oddziela galwanicznie stronę sterującą od obwodu sieciowego, wytrzymując napięcie izolacji 7,5 kV. Wyjście przewodzi do 600 V, a do wyzwolenia wystarczy prąd 5 mA płynący przez diodę wejściową — wartość osiągalna wprost z wyprowadzenia mikrokontrolera przez rezystor.

Wbudowany układ wykrywania przejścia przez zero opóźnia załączenie do chwili, w której napięcie sieci przechodzi przez zero. Triak startuje wtedy od początku półfali, bez skoku prądu, co ogranicza zakłócenia przewodzone i wydłuża pracę odbiornika. Rozwiązanie właściwe dla obciążeń załączanych i wyłączanych, jak grzałki, oświetlenie czy silniki.

Specyfikacja techniczna

• typ: optotriak, sterownik triaka
• napięcie blokowania wyjścia: 600 V
• prąd wyzwalania diody: 5 mA
• wykrywanie przejścia przez zero: tak
• napięcie izolacji: 7,5 kV
• obudowa: DIP-6
• montaż: przewlekany

Układ z wykrywaniem zera nie nadaje się do regulacji fazowej — nie da się nim ściemniać żarówki ani płynnie zmieniać obrotów silnika, bo załączenie zawsze następuje w tym samym punkcie okresu. Do takich zastosowań służy wersja bez tej funkcji.
