Obudowa uniwersalna z panelami bocznymi z miejscem na baterie z okienkiem 190 mm × 93 mm × 41 mm z ABS KM-103B Maszczyk
Praktyczna obudowa uniwersalna do zabudowy układów elektronicznych z przestrzenią na baterie z okienkiem
Obudowa KM-103B marki Maszczyk służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji. Panele boczne ułatwiają przygotowanie miejsc pod złącza, przełączniki, wyświetlacze i inne elementy obsługowe.
Korpus wykonano z tworzywa ABS. Jest to wariant bez uszczelki.
Najważniejsze cechy
- Wymiary zewnętrzne: 190 mm × 93 mm × 41 mm
- Konstrukcja pełna
- Korpus z tworzywa ABS
- Panele boczne ułatwiające obróbkę pod elementy interfejsu

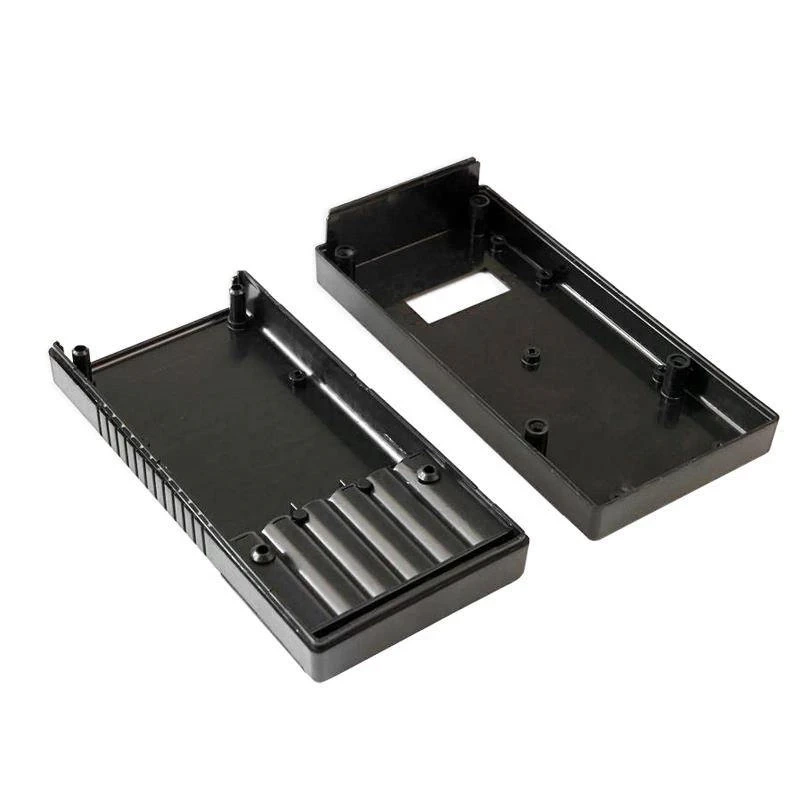

- Wydzielone miejsce na baterie

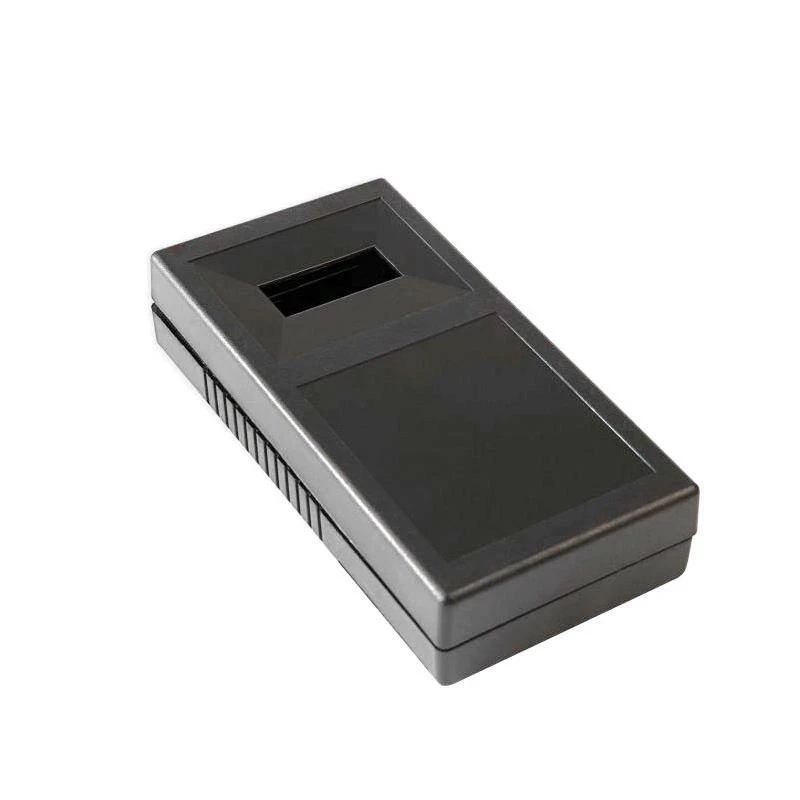

- Okienko w obudowie
- Wariant bez uszczelki
Zastosowanie
Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.
- Budowa urządzeń elektronicznych i prototypów
- Montaż modułów sterujących, pomiarowych i zasilających
- Montaż złączy, przełączników i wyświetlaczy w panelach bocznych
Specyfikacja techniczna
- Model: KM-103B
- Typ produktu: obudowa uniwersalna
- Konstrukcja: pełna
- Materiał: ABS
- Szerokość: 190 mm
- Długość: 93 mm
- Wysokość: 41 mm
- Uszczelka: brak
Warto wiedzieć: Jak zaplanować wnętrze obudowy?
Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.
Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.
Najczęściej zadawane pytania
Do zabudowy i mechanicznej ochrony układów elektronicznych, modułów oraz niewielkich urządzeń własnej konstrukcji.
Wymiary zewnętrzne wynoszą 190 mm × 93 mm × 41 mm.
Korpus wykonano z tworzywa ABS.
Nie. Jest to wariant bez uszczelki.
Tak. Otwory pod złącza, przełączniki i przewody należy wykonać narzędziami dobranymi do rodzaju tworzywa i grubości ścianek.
