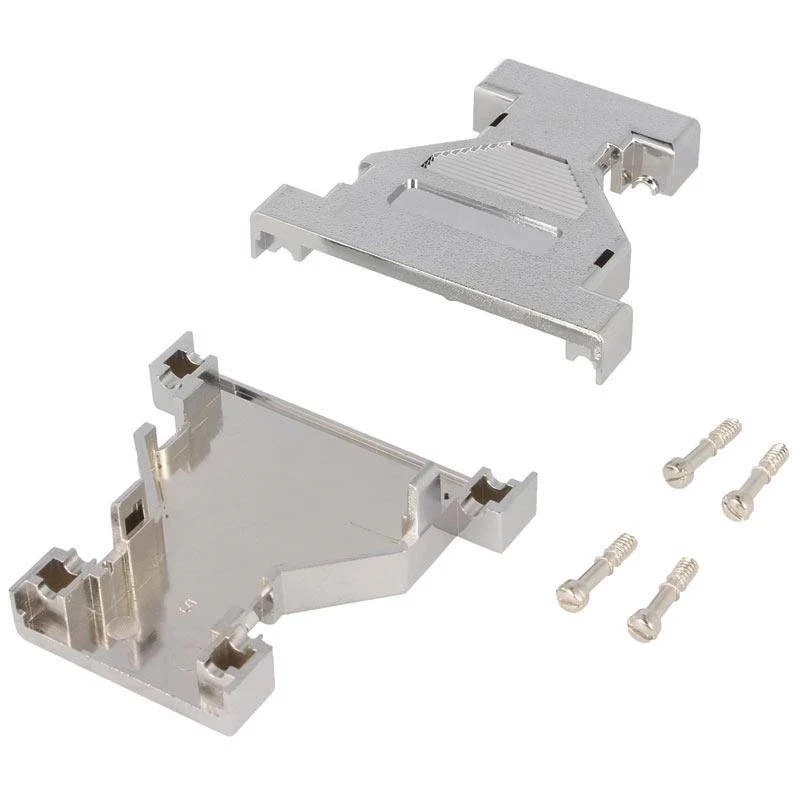

Obudowa przejściowa D-Sub DB25 i DB9 i HD15 i HD44 metalizowana srebrna Connfly CDA0925V

Praktyczna obudowa przejściowa D-Sub CDA0925V do zabezpieczenia połączenia przewodowego

Obudowa przejściowa D-Sub CDA0925V służy do mechanicznego zabezpieczenia złączy D-Sub 9- i 25-pinowych oraz złączy D-Sub HD 15- i 44-pinowych. Osłania połączenia przewodów ze stykami, porządkuje wyprowadzenie kabla i ułatwia stabilne zamocowanie złącza w urządzeniu lub przewodzie.

Korpus wykonano z tworzywa sztucznego z metalizowaną powierzchnią w kolorze srebrnym, wspierającą ekranowanie. Obudowa jest skręcana, a blokowanie złącza realizują śruby. Zastosowano gwint UNC4-40.

Najważniejsze cechy

• Zgodność: złącza D-Sub 9- i 25-pinowe oraz D-Sub HD 15- i 44-pinowe
• Model obudowy: CDA0925V
• Materiał: tworzywo sztuczne
• Kolor: srebrny
• Konstrukcja ekranowana
• System blokowania: śruby
• Sposób zamykania: skręcany
• Wymiary: 53 × 55 × 16,5 mm

Zastosowanie

• Zabezpieczanie lutowanych lub zaciskanych połączeń przewodowych
• Budowa przewodów sygnałowych i interfejsów D-Sub
• Serwis aparatury pomiarowej, sterowników i urządzeń przemysłowych

Specyfikacja techniczna

• Producent: Connfly
• Model: CDA0925V
• Typ produktu: Obudowa przejściowa D-Sub
• Zgodność: złącza D-Sub 9- i 25-pinowe oraz D-Sub HD 15- i 44-pinowe
• Materiał: tworzywo sztuczne
• System blokowania: śruby
• Sposób zamykania: skręcany
• Kolor: srebrny
• Gwint: UNC4-40
• Wersja: ekranowana
• Długość: 53mm
• Szerokość: 55mm
• Wysokość: 16,5mm

Warto wiedzieć: po co stosuje się obudowę złącza D-Sub

Obudowa przejmuje część obciążeń mechanicznych działających na przewód i ogranicza dostęp do punktów lutowniczych. Dzięki temu przypadkowe pociągnięcie kabla nie obciąża bezpośrednio pojedynczych styków.

W wersjach ekranowanych metalowa lub metalizowana powierzchnia może stanowić element ciągłości ekranu przewodu, pod warunkiem prawidłowego połączenia z ekranem i kompatybilnym złączem.

Najczęściej zadawane pytania

Do jakich złączy pasuje obudowa?

Obudowa pasuje do złączy D-Sub 9- i 25-pinowych oraz złączy D-Sub HD 15- i 44-pinowych.

Jak zamykana jest obudowa?

Obudowa jest skręcana.

Jak blokowane jest złącze?

Blokowanie realizują śruby z gwintem UNC4-40.

Z jakiego materiału wykonano korpus?

Korpus wykonano z tworzywa sztucznego.

Czy obudowa nadaje się do budowy przewodu D-Sub?

Tak, służy do osłony i mechanicznego uporządkowania połączenia przewodowego przy kompatybilnym złączu D-Sub.
