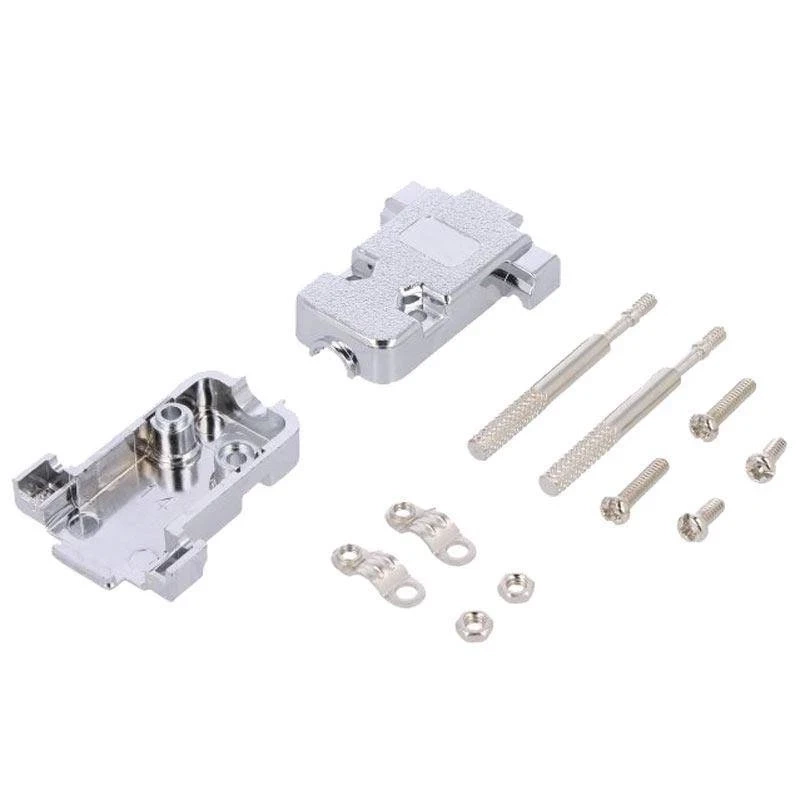

Obudowa do złącza D-Sub DB9 i HD15 metalizowana ze śrubami moletowanymi Connfly DSC-609A

Praktyczna obudowa do złącza D-Sub DSC-609A do zabezpieczenia połączenia przewodowego

Obudowa do złącza D-Sub DSC-609A służy do mechanicznego zabezpieczenia 9-pinowych złączy D-Sub oraz 15-pinowych złączy D-Sub HD. Osłania połączenia przewodów ze stykami, porządkuje wyprowadzenie kabla i ułatwia stabilne zamocowanie złącza w urządzeniu lub przewodzie.

Korpus wykonano z metalizowanego tworzywa sztucznego, którego powierzchnia wspiera ekranowanie. Obudowa jest skręcana, a blokowanie złącza realizują śruby moletowane. Zastosowano gwint UNC4-40.

Najważniejsze cechy

• Zgodność: złącza D-Sub 9-pinowe oraz D-Sub HD 15-pinowe
• Model obudowy: DSC-609A
• Materiał: metalizowane tworzywo sztuczne
• Konstrukcja ekranowana
• System blokowania: śruby moletowane
• Sposób zamykania: skręcany

Zastosowanie

• Zabezpieczanie lutowanych lub zaciskanych połączeń przewodowych
• Budowa przewodów sygnałowych i interfejsów D-Sub
• Serwis aparatury pomiarowej, sterowników i urządzeń przemysłowych

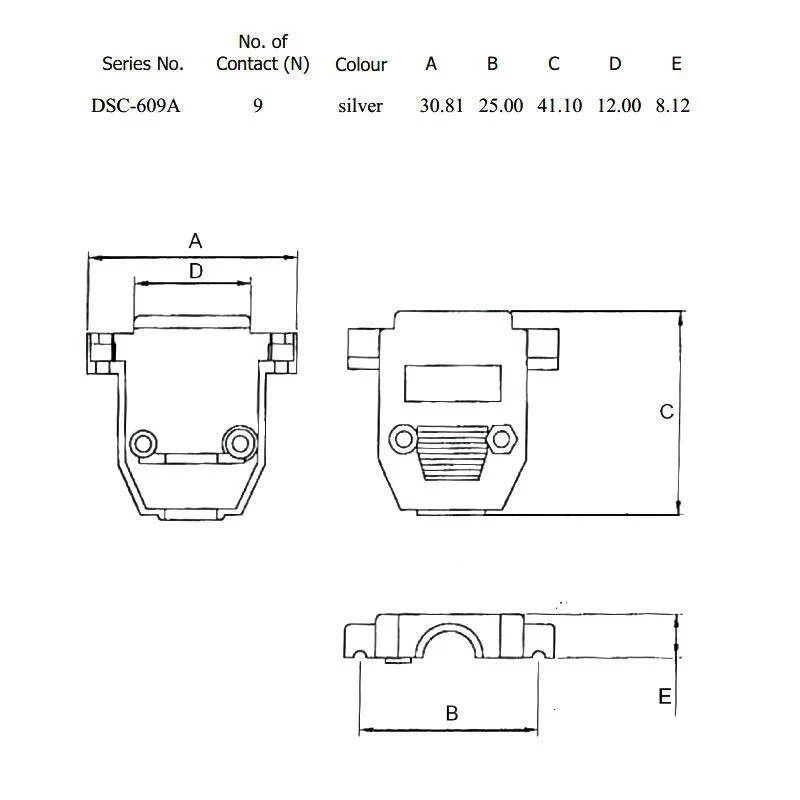

Specyfikacja techniczna

• Producent: Connfly
• Model: DSC-609A
• Typ produktu: Obudowa do złącza D-Sub
• Zgodność: 9-pinowymi złączami D-Sub oraz 15-pinowymi złączami D-Sub HD
• Materiał: metalizowane tworzywo sztuczne
• System blokowania: śruby moletowane
• Sposób zamykania: skręcany
• Gwint: UNC4-40
• Orientacja: prosta
• Wersja: ekranowana

Warto wiedzieć: po co stosuje się obudowę złącza D-Sub

Obudowa przejmuje część obciążeń mechanicznych działających na przewód i ogranicza dostęp do punktów lutowniczych. Dzięki temu przypadkowe pociągnięcie kabla nie obciąża bezpośrednio pojedynczych styków.

W wersjach ekranowanych metalowa lub metalizowana powierzchnia może stanowić element ciągłości ekranu przewodu, pod warunkiem prawidłowego połączenia z ekranem i kompatybilnym złączem.

Najczęściej zadawane pytania

Do jakich złączy pasuje obudowa?

Obudowa jest przeznaczona do 9-pinowych złączy D-Sub oraz 15-pinowych złączy D-Sub HD.

Jak zamykana jest obudowa?

Obudowa jest skręcana.

Jak blokowane jest złącze?

Blokowanie realizują śruby moletowane z gwintem UNC4-40.

Z jakiego materiału wykonano korpus?

Korpus wykonano z metalizowanego tworzywa sztucznego.

Czy obudowa nadaje się do budowy przewodu D-Sub?

Tak, służy do osłony i mechanicznego uporządkowania połączenia przewodowego przy kompatybilnym złączu D-Sub.
