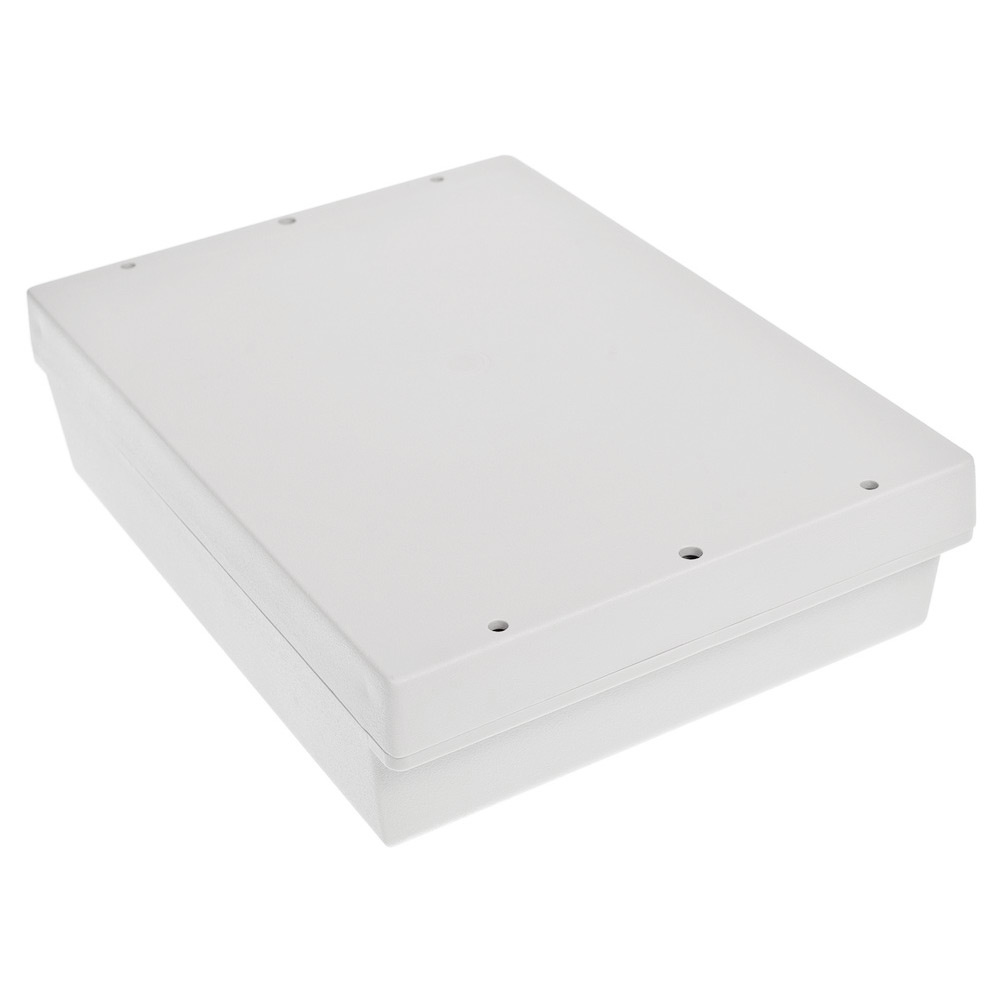

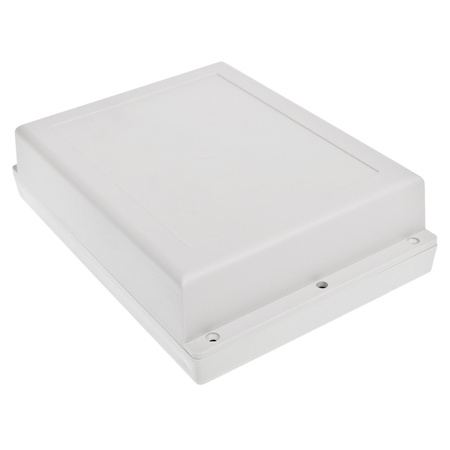

Obudowa uniwersalna z panelami bocznymi 144,6 mm × 197,8 mm × 52,6 mm z ABS, kolor jasnoszary Z46J ABS KRADEX
Praktyczna obudowa uniwersalna do zabudowy układów elektronicznych
Obudowa Z46J ABS marki KRADEX służy do zabudowy układów elektronicznych, modułów sterujących i niewielkich urządzeń własnej konstrukcji.
Korpus wykonano z tworzywa ABS. Obudowa ma jasnoszary kolor. Jest to wariant bez uszczelki.
Najważniejsze cechy

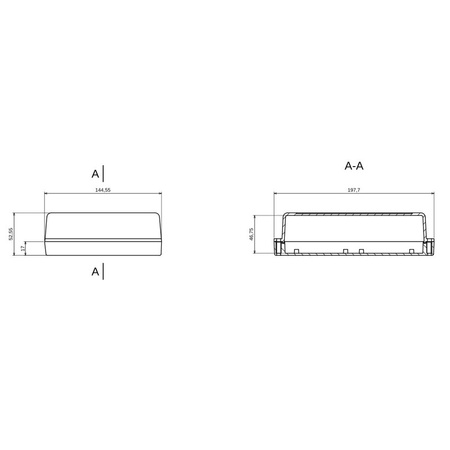

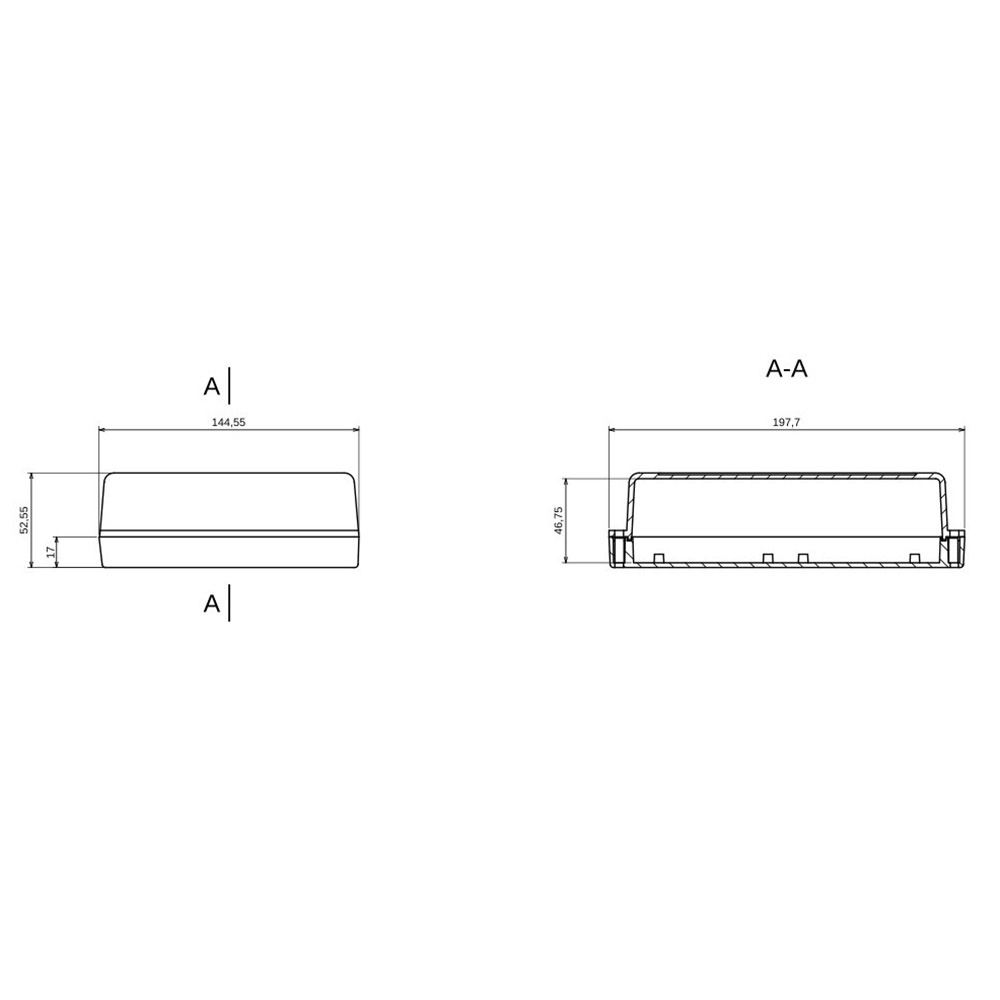

- Wymiary zewnętrzne: 144,6 mm × 197,8 mm × 52,6 mm
- Konstrukcja pełna
- Korpus z tworzywa ABS
- Wariant bez uszczelki
Zastosowanie
Obudowa sprawdzi się w pracach konstrukcyjnych i serwisowych, gdy potrzebna jest uporządkowana zabudowa elektroniki oraz ochrona podzespołów przed przypadkowym dotknięciem i uszkodzeniami mechanicznymi.
- Budowa urządzeń elektronicznych i prototypów
- Montaż modułów sterujących, pomiarowych i zasilających
- Montaż złączy, przełączników i elementów obsługowych po wykonaniu odpowiednich otworów
Specyfikacja techniczna
- Model: Z46J ABS
- Typ produktu: obudowa uniwersalna
- Konstrukcja: pełna
- Materiał: ABS
- Kolor: jasnoszary
- Szerokość: 144,6 mm
- Długość: 197,8 mm
- Wysokość: 52,6 mm
- Uszczelka: brak
- Klasa wytrzymałości: IK07

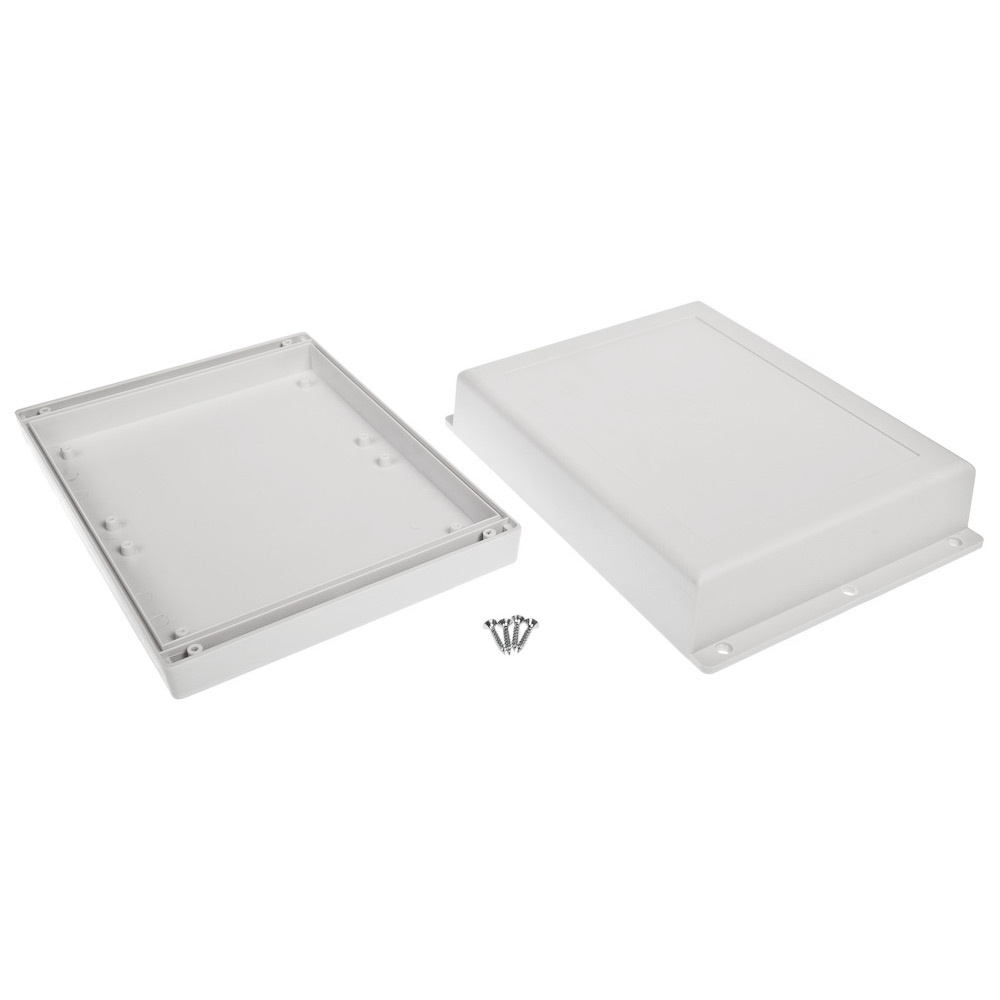

W zestawie
- Wkręt 3/16: 4 szt
Warto wiedzieć: Jak zaplanować wnętrze obudowy?

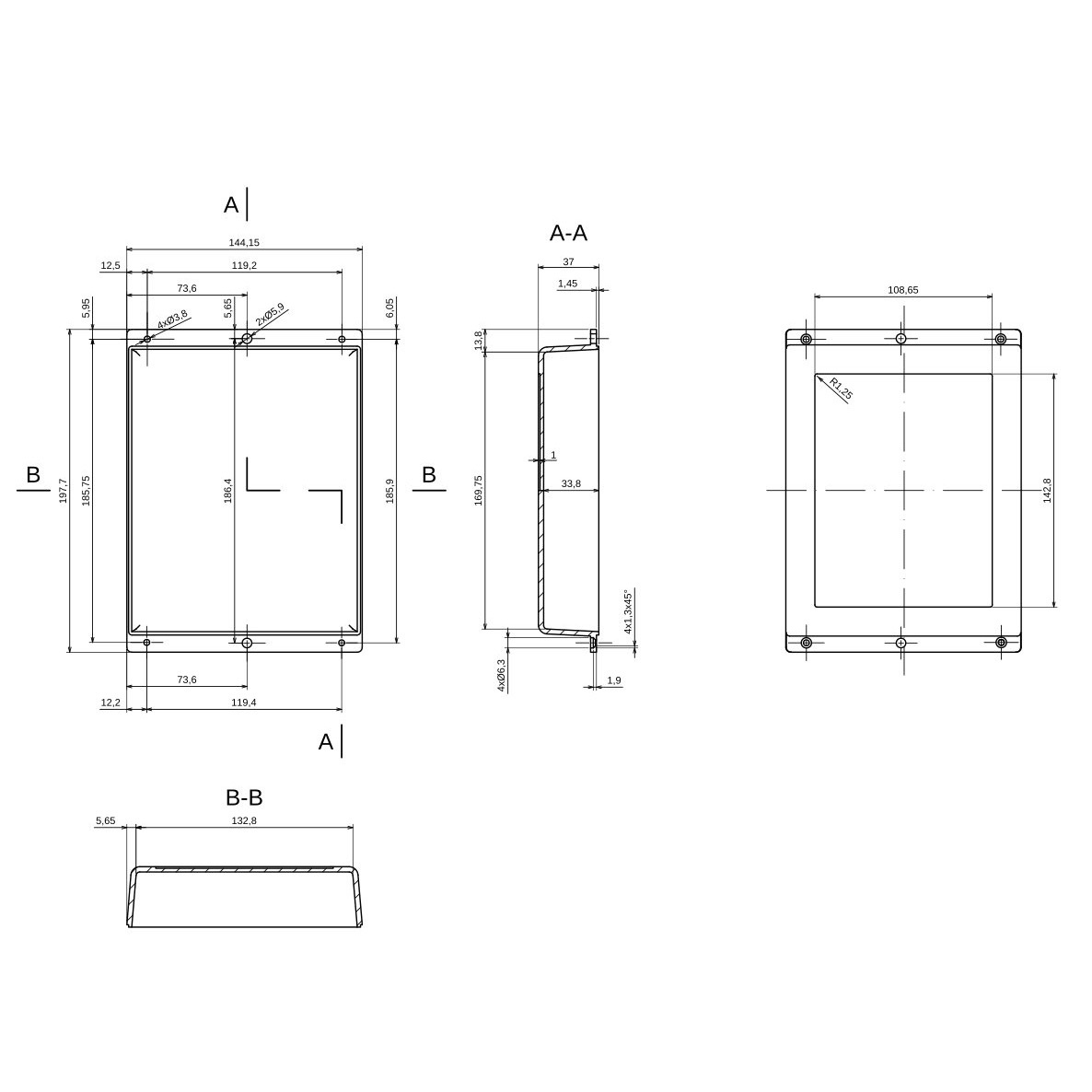

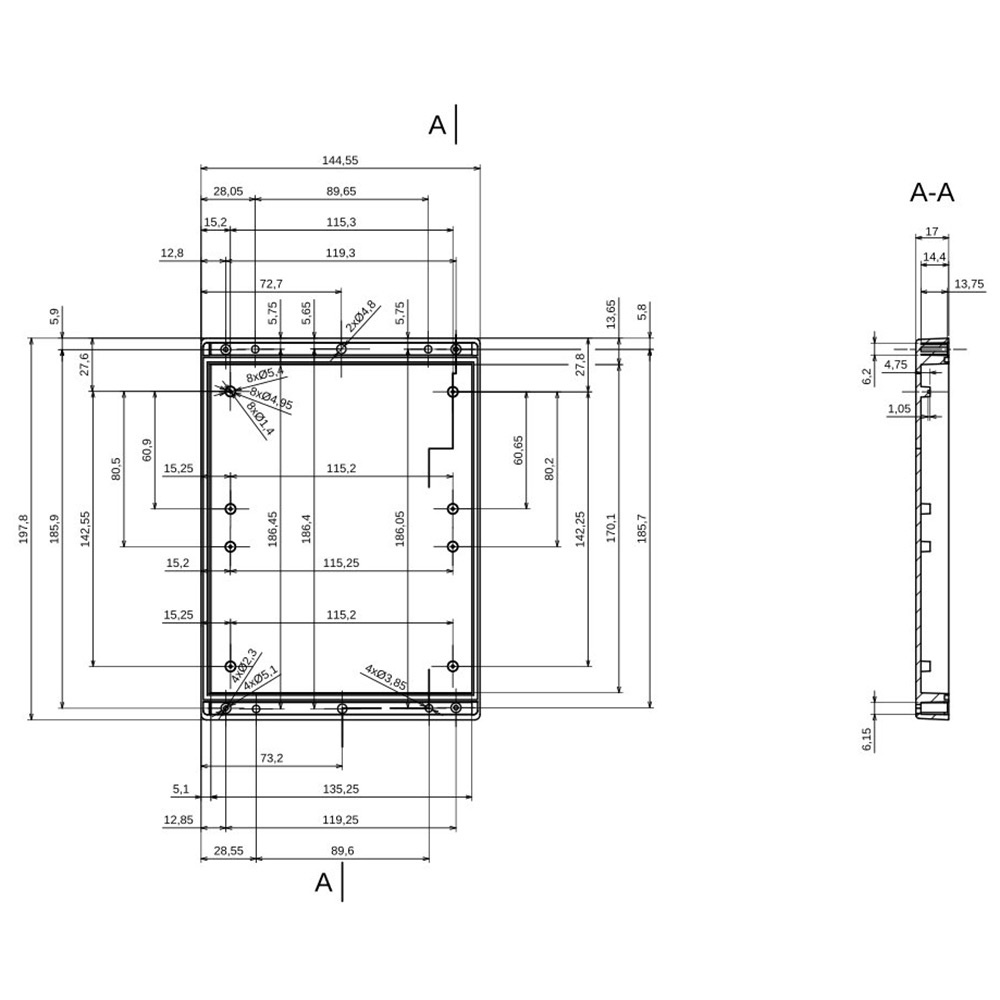

Wymiary zewnętrzne określają gabaryt obudowy, ale nie pokazują całej przestrzeni dostępnej dla podzespołów. Przy projektowaniu trzeba uwzględnić grubość ścianek, słupki montażowe, promienie narożników oraz miejsce na przewody.
Przed wykonaniem płytki PCB lub panelu warto pozostawić zapas montażowy i sprawdzić, czy złącza, elementy wysokie oraz wiązki przewodów nie kolidują z pokrywą i punktami mocowania.
Najczęściej zadawane pytania
Do zabudowy i mechanicznej ochrony układów elektronicznych, modułów oraz niewielkich urządzeń własnej konstrukcji.
Wymiary zewnętrzne wynoszą 144,6 mm × 197,8 mm × 52,6 mm.
Korpus wykonano z tworzywa ABS.
Nie. Jest to wariant bez uszczelki.
Tak. Otwory pod złącza, przełączniki i przewody należy wykonać narzędziami dobranymi do rodzaju tworzywa i grubości ścianek.
