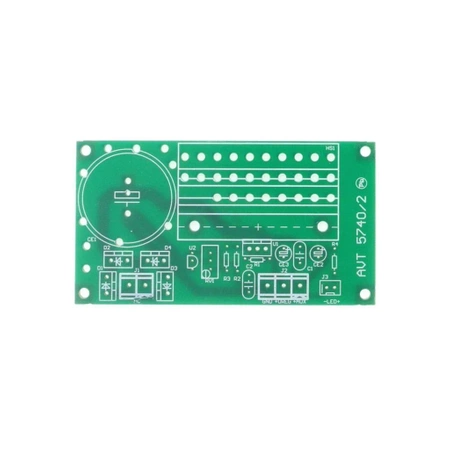

Modułowy zasilacz żarzenia do układów lampowych - PCB do projektu AVT 5740/2
- Umożliwia budowę stabilizowanego, regulowanego zasilacza napięcia żarzenia do lamp elektronowych, obejmującego typowe napięcia 4 V, 5 V i 6,3 V. Wersja A zawiera płytkę PCB.
Modułowy zasilacz napięcia żarzenia - płytka drukowana do AVT5740/2
Płytka PCB do wykonania stabilizowanego zasilacza napięcia żarzenia do układów lampowych.
Stabilizowane zasilanie żarzenia lamp
AVT5740/2 to płytka modułu zasilacza napięcia żarzenia, przeznaczonego do konstrukcji lampowych, szczególnie tam, gdzie istotne jest ograniczenie przydźwięku pochodzącego od zasilania grzejników lamp. Moduł współpracuje z uzwojeniem transformatora i dostarcza regulowane napięcie stałe dla żarzenia.
Układ obejmuje prostownik na diodach Schottky’ego, filtrację pojemnościową oraz stabilizator regulowany LT1085. Zakres regulacji obejmuje typowe napięcia żarzenia lamp, m.in. 4 V, 5 V i 6,3 V. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, stabilizator, diody, kondensatory, radiator, potencjometr i złącza trzeba skompletować osobno.
Karta techniczna
AVT5740/2
Moduł zasilacza napięcia żarzenia do układów lampowych, z prostownikiem Schottky’ego, filtracją i regulowaną stabilizacją napięcia wyjściowego.
| Wersja | A - płytka PCB zasilacza żarzenia |
| Typ modułu | zasilacz napięcia żarzenia do układów lampowych |
| Zastosowanie | żarzenie lamp we wzmacniaczach, przedwzmacniaczach i układach o podwyższonej wrażliwości na przydźwięk |
| Wejście zasilania | uzwojenie transformatora, złącze J1 / AC |
| Wyjście żarzenia | złącze J2, wyprowadzenia 2/3 |
| Napięcie wyjściowe | stabilizowane, regulowane |
| Typowe napięcia żarzenia | 4 V, 5 V, 6,3 V |
| Wydajność prądowa | około 2 A, zależnie od chłodzenia stabilizatora i różnicy napięć wejście-wyjście |
| Przykładowe obciążenia | PX25 4 V / 2 A, 300B 5 V / 1,2 A, kilka równolegle połączonych ECCxx 6,3 V / 1,2 A |
| Prostownik | mostek z diod Schottky’ego |
| Filtracja | filtracja pojemnościowa przed i za stabilizatorem |
| Stabilizator | regulowany stabilizator LT1085-ADJ lub odpowiednik o właściwych parametrach |
| Minimalny zapas napięcia | około 2 V między wejściem a wyjściem stabilizatora, przy zachowaniu możliwie małej różnicy dla ograniczenia strat mocy |
| Wyjście napięcia po filtracji | J2-1, możliwe do zasilania układów pomocniczych, np. zdalnego sterowania wzmacniacza |
| Sygnalizacja zasilania | złącze J3 do diody LED sygnalizującej obecność zasilania |
| Opcja zasilacza precyzyjnego | miejsce na napięcie odniesienia i potencjometr wieloobrotowy do precyzyjnej regulacji |
| Chłodzenie | stabilizator wymaga radiatora i cyrkulacji powietrza |
| Złącza użytkowe | J1 - wejście AC, J2 - wyjście zasilania, J3 - LED sygnalizacyjna |

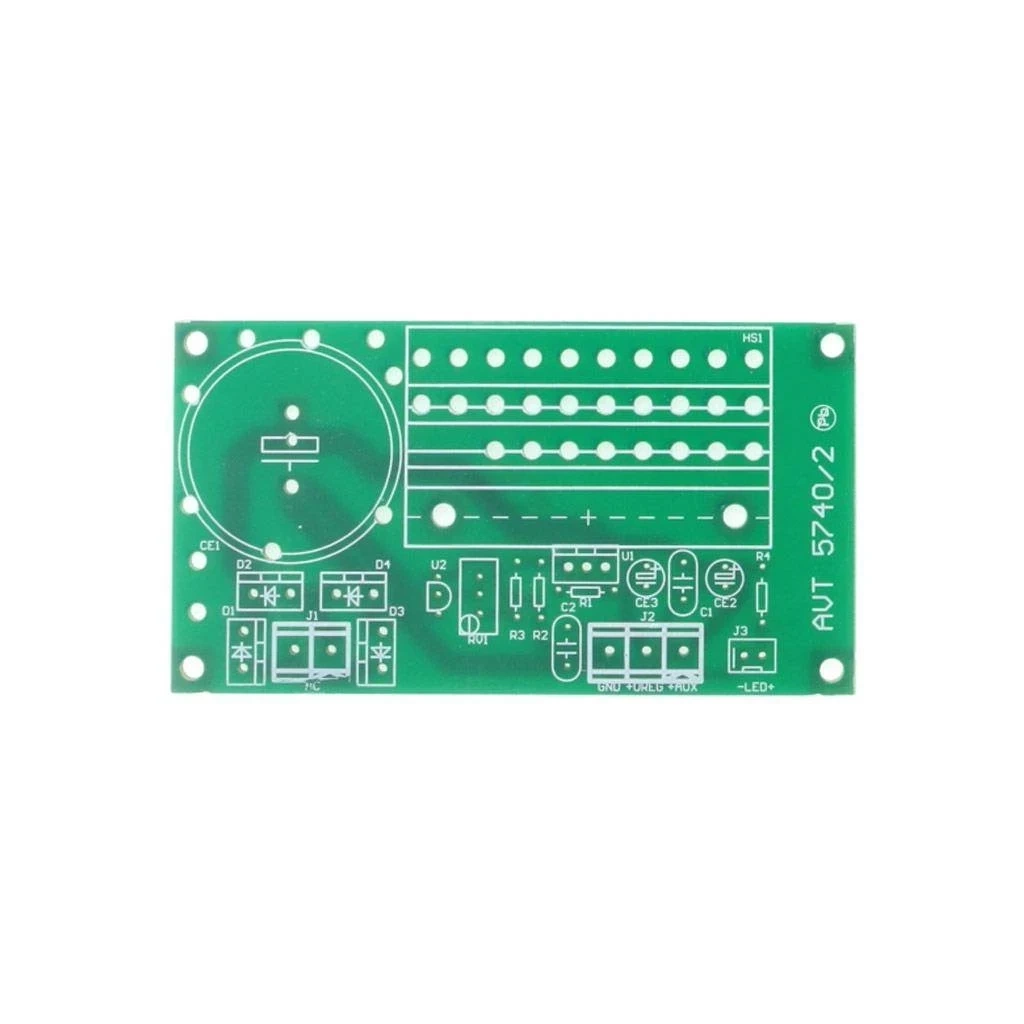

| Płytka PCB | 95x51 mm |
Wersja A - płytka PCB i wykaz elementów
AVT5740/2 A - płytka PCB zasilacza żarzenia. Elementy elektroniczne, stabilizator, diody Schottky’ego, kondensatory, radiator, potencjometr, źródło odniesienia i złącza trzeba skompletować osobno.
| Rezystory | R1, R3 - 120Ω / 1%; R2 - 510Ω / 1%; R4 - 2,2kΩ / 1% |
| Regulacja | RV1 - 220Ω, potencjometr wieloobrotowy pionowy |
| Kondensatory | C1, C2 - 100nF; CE1 - 10mF / 16V; CE2, CE3 - 22µF / 16V |
| Diody prostownicze | D1…D4 - MBR745 |
| Układy | U1 - LT1085-ADJ; U2 - LM385-1.2 |
| Chłodzenie i złącza | HS1 - radiator SK125_50 z zestawem mocującym; J1 - ARK2 5 mm; J2 - ARK3 5 mm; J3 - złącze KK2_254 pionowe |
Notes
Moduł należy zasilać z odpowiedniego uzwojenia transformatora. Po prostowaniu i filtracji napięcie trafia na stabilizator LT1085, dlatego napięcie wejściowe musi zapewnić zapas około 2 V względem ustawionego napięcia żarzenia.
Różnica napięcia wejście-wyjście powinna być możliwie mała, ponieważ bezpośrednio wpływa na moc wydzielaną w stabilizatorze i temperaturę radiatora.
Przy zasilaniu lamp o dużym prądzie żarzenia, np. PX25 albo 300B, trzeba szczególnie zwrócić uwagę na chłodzenie stabilizatora, przekrój przewodów oraz dopuszczalne obciążenie uzwojenia transformatora.
Wyjście J2-1 udostępnia napięcie po filtracji, jeszcze przed stabilizatorem. Może zasilać obwody pomocnicze, ale należy uwzględnić jego wartość, tętnienia i obciążenie całego uzwojenia.
Płytka ma możliwość rozbudowy o układ precyzyjnej regulacji z napięciem odniesienia. Jest to przydatne, gdy moduł ma pracować nie tylko jako zasilacz żarzenia, ale także jako dokładniej ustawiany zasilacz niskonapięciowy.
Uwaga: układy lampowe mogą zawierać napięcia niebezpieczne dla życia.
Sam moduł żarzenia pracuje z niskim napięciem, ale zwykle jest montowany w urządzeniu, w którym występują napięcia anodowe oraz zasilanie sieciowe. Montaż, uruchamianie i pomiary należy wykonywać przy zachowaniu zasad pracy z wysokim napięciem, z rozładowaniem kondensatorów i odpowiednią izolacją mechaniczną gotowego urządzenia.
Najczęściej zadawane pytania
Stabilizowane napięcie żarzenia pomaga ograniczyć wpływ wahań zasilania i może zmniejszyć przydźwięk, szczególnie w czułych przedwzmacniaczach gramofonowych, mikrofonowych i stopniach wejściowych.
Napięcie wyjściowe ustala dzielnik stabilizatora i ewentualny potencjometr regulacyjny. Dokumentacja wskazuje typowe napięcia 4 V dla PX25, 5 V dla 300B oraz 6,3 V dla lamp z rodzin ECCxx, ale zawsze należy sprawdzić kartę katalogową konkretnej lampy.
Najważniejsze ograniczenia to wydajność uzwojenia transformatora, prąd stabilizatora, chłodzenie radiatora oraz różnica napięć wejście-wyjście. Przy większym spadku napięcia stabilizator rozprasza więcej mocy, co ogranicza realny prąd pracy.
Tak, o ile suma prądów żarzenia nie przekracza możliwości transformatora, stabilizatora i chłodzenia. Dokumentacja podaje jako przykład kilka równolegle połączonych lamp ECCxx przy napięciu 6,3 V i prądzie około 1,2 A.
Napięcie po filtracji, dostępne przed stabilizatorem, może zasilać pomocnicze obwody urządzenia, np. układ zdalnego sterowania wzmacniacza. Trzeba jednak uwzględnić jego wartość, tętnienia i obciążenie wspólnego uzwojenia transformatora.
