Modułowy zasilacz do układów lampowych. Zasilacz napięcia anodowego - PCB do projektu AVT 5740/1
- Umożliwia budowę modułu zasilacza napięcia anodowego do wzmacniaczy lampowych, z filtrowanym wyjściem 300 V DC, wydajnością do 200 mA i możliwością pracy szeregowej. Wersja A zawiera płytkę PCB.

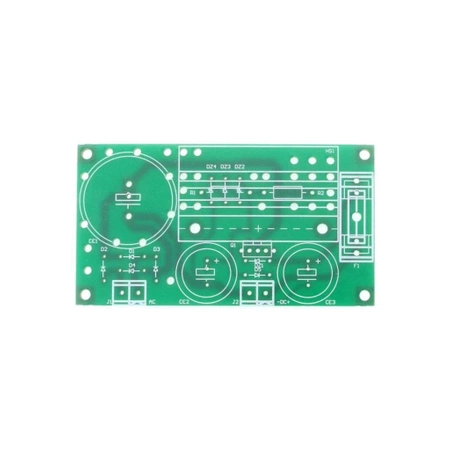

Modułowy zasilacz napięcia anodowego - płytka drukowana do AVT5740/1
Płytka PCB do wykonania modułu zasilacza anodowego 300 V DC do układów lampowych.
Zasilacz wysokiego napięcia do wzmacniaczy lampowych

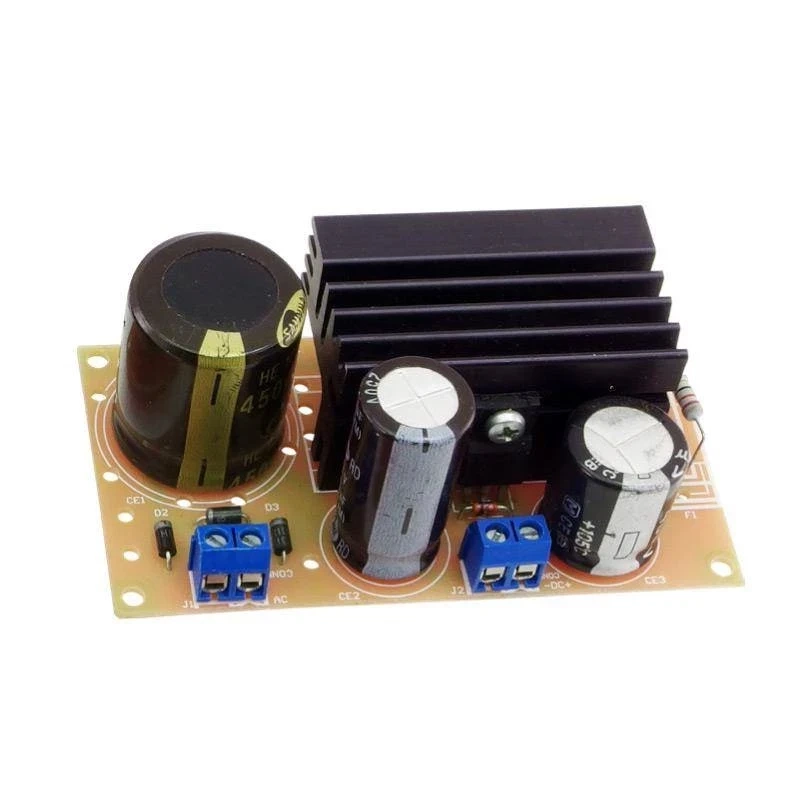

AVT5740/1 to płytka modułu zasilacza napięcia anodowego, przeznaczonego do konstrukcji lampowych wymagających wysokiego napięcia stałego. Układ współpracuje z uzwojeniem anodowym transformatora separującego i dostarcza filtrowane napięcie wyjściowe dla obwodów anodowych lamp.
Moduł zawiera prostownik mostkowy, filtr pojemnościowy oraz aktywny układ filtracji z tranzystorem wysokiego napięcia. W konfiguracji podstawowej napięcie jest odfiltrowane, ale niestabilizowane; po odpowiednim doborze elementów możliwa jest stabilizacja. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne, kondensatory wysokonapięciowe, diody, tranzystor, radiator, bezpiecznik i złącza trzeba skompletować osobno.
Karta techniczna
AVT5740/1
Moduł zasilacza napięcia anodowego do układów lampowych, z prostownikiem, filtracją pojemnościową i aktywną filtracją wysokiego napięcia.
| Wersja | A - płytka PCB zasilacza anodowego |
| Typ modułu | zasilacz napięcia anodowego do układów lampowych |
| Zastosowanie | wzmacniacze lampowe mocy i przedwzmacniacze lampowe |
| Wejście zasilania | uzwojenie anodowe transformatora separującego, złącze J1 / VAC |
| Wyjście | napięcie anodowe na złączu J2 / UA |
| Wartość napięcia wyjściowego | 300 V DC według konfiguracji z dokumentacji |
| Wydajność prądowa | do 200 mA |
| Charakter wyjścia | napięcie filtrowane; stabilizacja możliwa po odpowiednim doborze elementów |
| Prostownik | mostek prostowniczy z szybkich diod wysokonapięciowych |
| Filtracja | filtracja pojemnościowa oraz aktywny filtr z tranzystorem wysokiego napięcia |
| Łagodne narastanie napięcia | tak, przez filtrację i polaryzację bramki tranzystora w filtrze aktywnym |
| Możliwość stabilizacji | tak, przez zastąpienie rezystora polaryzującego łańcuchem diod Zenera dobranym do wymaganego napięcia |
| Możliwość pracy szeregowej | tak, identyczne moduły można łączyć szeregowo dla uzyskania wyższego napięcia, zasilając je z osobnych uzwojeń anodowych |
| Zabezpieczenie obwodu anodowego | bezpiecznik lub rezystor bezpiecznikowy dobrany do pobieranego prądu |
| Chłodzenie | tranzystor filtra aktywnego wymaga radiatora i cyrkulacji powietrza |
| Złącza użytkowe | J1 - wejście VAC, J2 - wyjście UA |
| Płytka PCB | 95x51 mm |
Wersja A - płytka PCB i wykaz elementów
AVT5740/1 A - płytka PCB zasilacza anodowego. Elementy elektroniczne, kondensatory wysokonapięciowe, szybkie diody prostownicze, tranzystor, radiator, bezpiecznik lub rezystor bezpiecznikowy oraz złącza trzeba skompletować osobno.
| Rezystory | R1 - 1MΩ / 2W; R2 - 27kΩ / 2W; R3 - 1kΩ |
| Kondensatory wysokonapięciowe | CE1 - 100µF / 400V; CE2, CE3 - 22µF / 400V |
| Diody | D1…D5 - UF4007; DZ1 - C15V; DZ2…DZ4 - C91V |
| Element wykonawczy filtra | Q1 - STP5NK50ZF lub odpowiednik dobrany do napięcia, prądu i strat mocy |
| Zabezpieczenie | F1 - bezpiecznik albo rezystor bezpiecznikowy 0,2A, dobrany do pobieranego prądu anodowego |
| Chłodzenie i złącza | HS1 - radiator SK125_50 z zestawem mocującym; J1, J2 - złącza ARK2 5 mm |
Notes
Moduł wymaga transformatora separującego z uzwojeniem anodowym. Napięcie przemienne z transformatora doprowadza się do złącza J1, a napięcie anodowe DC jest dostępne na złączu J2.
W konfiguracji podstawowej układ filtruje napięcie anodowe, ale nie stabilizuje jego wartości. Jeżeli wymagana jest stabilizacja, dokumentacja przewiduje zastąpienie R1 łańcuchem szeregowo połączonych diod Zenera dobranych do oczekiwanego napięcia.
Dla napięcia wyższego niż 300 V można łączyć identyczne moduły szeregowo, ale każdy zasilacz powinien być zasilany z osobnego uzwojenia anodowego transformatora. Ułatwia to użycie elementów na napięcia rzędu 400 V.
Tranzystor filtra aktywnego należy zamontować na radiatorze z pastą termoprzewodzącą i zapewnić obieg powietrza. Straty mocy zależą od napięcia wejściowego, prądu obciążenia i wymaganego spadku napięcia na filtrze.
Bezpiecznik F1 albo rezystor bezpiecznikowy RF należy dobrać do rzeczywistego prądu anodowego aplikacji. Element ten ogranicza skutki zwarcia w obwodach anodowych i nie powinien być pomijany w gotowym urządzeniu.
Uwaga: w układzie występują napięcia anodowe niebezpieczne dla życia.
Kondensatory mogą pozostawać naładowane również po odłączeniu zasilania. Montaż, uruchamianie i pomiary należy wykonywać wyłącznie przy zachowaniu zasad pracy z wysokim napięciem, z użyciem transformatora separującego, rozładowania kondensatorów i odpowiedniej izolacji mechanicznej gotowego urządzenia.
Najczęściej zadawane pytania
W konfiguracji podstawowej moduł filtruje napięcie anodowe, ale nie stabilizuje jego wartości. Stabilizację można uzyskać po modyfikacji opisanej w dokumentacji, czyli po zastąpieniu elementu polaryzującego odpowiednio dobranym łańcuchem diod Zenera.
Aktywny filtr zmniejsza tętnienia napięcia po prostowniku i kondensatorze wejściowym. Kondensator w obwodzie polaryzacji bramki powoduje także łagodniejsze narastanie napięcia anodowego po włączeniu zasilania.
Tak, dokumentacja przewiduje możliwość łączenia szeregowego identycznych modułów, np. dla zakresu 400…600 V. Każdy moduł powinien być jednak zasilany z osobnego uzwojenia anodowego transformatora, a całość wymaga doboru elementów i izolacji do wyższego napięcia.
Element zabezpieczający należy dobrać do rzeczywistego prądu pobieranego przez obwody anodowe. W dokumentacji podano konfigurację 0,2 A dla prądu wyjściowego do 200 mA, ale w konkretnej aplikacji warto uwzględnić prąd roboczy, prądy ładowania kondensatorów i dopuszczalne przeciążenia transformatora.
Tranzystor w filtrze aktywnym pracuje w torze wysokiego napięcia i rozprasza moc zależną od spadku napięcia oraz prądu anodowego. Brak radiatora lub słaba cyrkulacja powietrza może spowodować nadmierne nagrzewanie i awarię zasilacza.
