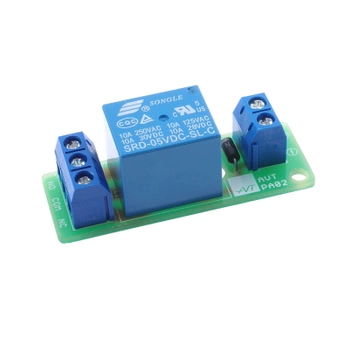

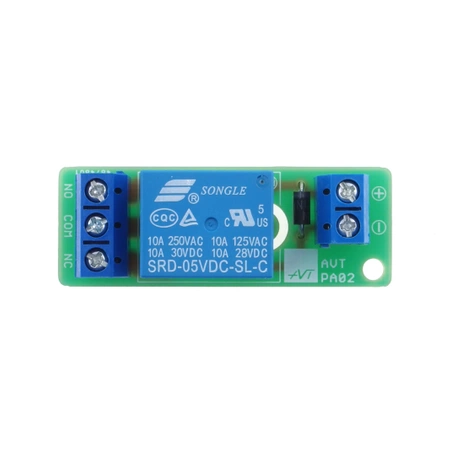

Moduł wykonawczy z przekaźnikiem 5V, AVTMOD19_5V

Do pobrania:

Dokumentacja

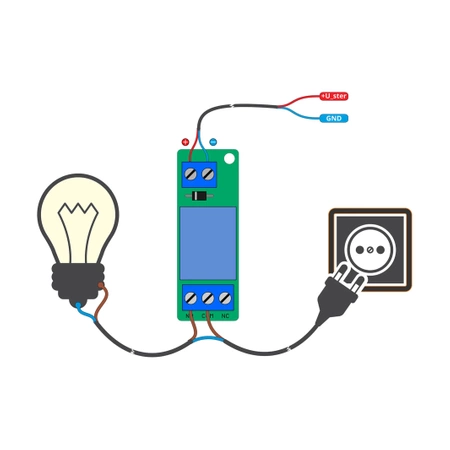

Projekt AVT MOD19 - Moduł wykonawczy z przekaźnikiem służy do sterowania (włączania i wyłączania) układów pracujących z napięciem lub prądem, innym niż wykorzystywanym przez układ sterujący.

Wybrane parametry:

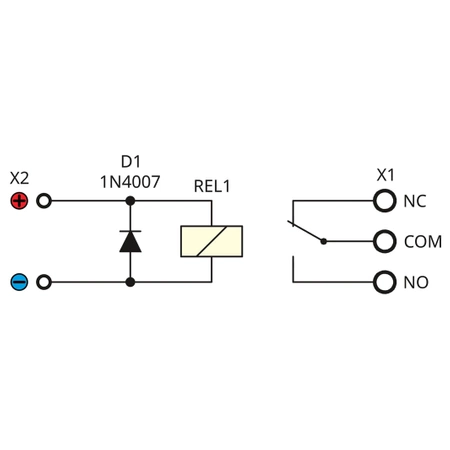

• dioda prostownicza zabezpieczająca
• separacja galwaniczna obwodu sterującego od obwodu wykonawczego
• obciążenie styków przekaźnika: 10A/250V
• napięcie sterujące: 5V DC/70mA

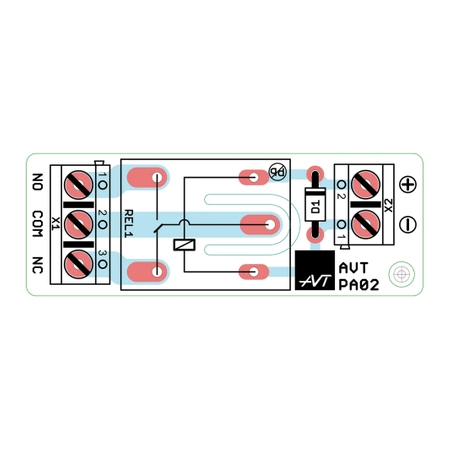

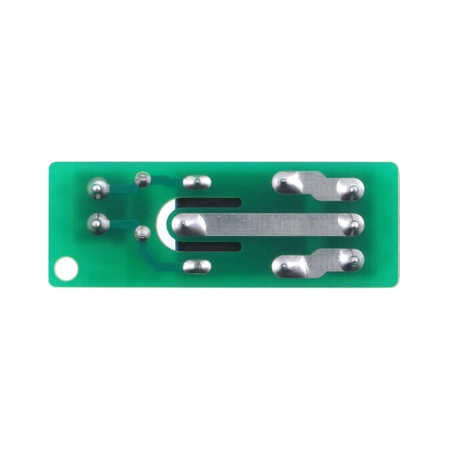

• wymiary płytki: 50x18mm

Moduł zmontowany i uruchomiony
