Moduł wykonawczy MOSFET 20A 0–50V z optoizolacją - PCB do projektu AVT 5895
- Moduł wykonawczy MOSFET przełącza obciążenia 0–50 V do 20 A z izolowanego wejścia sterującego. AVT5895 A zawiera płytkę PCB, a elementy należy skompletować osobno.
Wysokoprądowe wyjście sterujące z tranzystorem MOSFET - płytka PCB do AVT5895

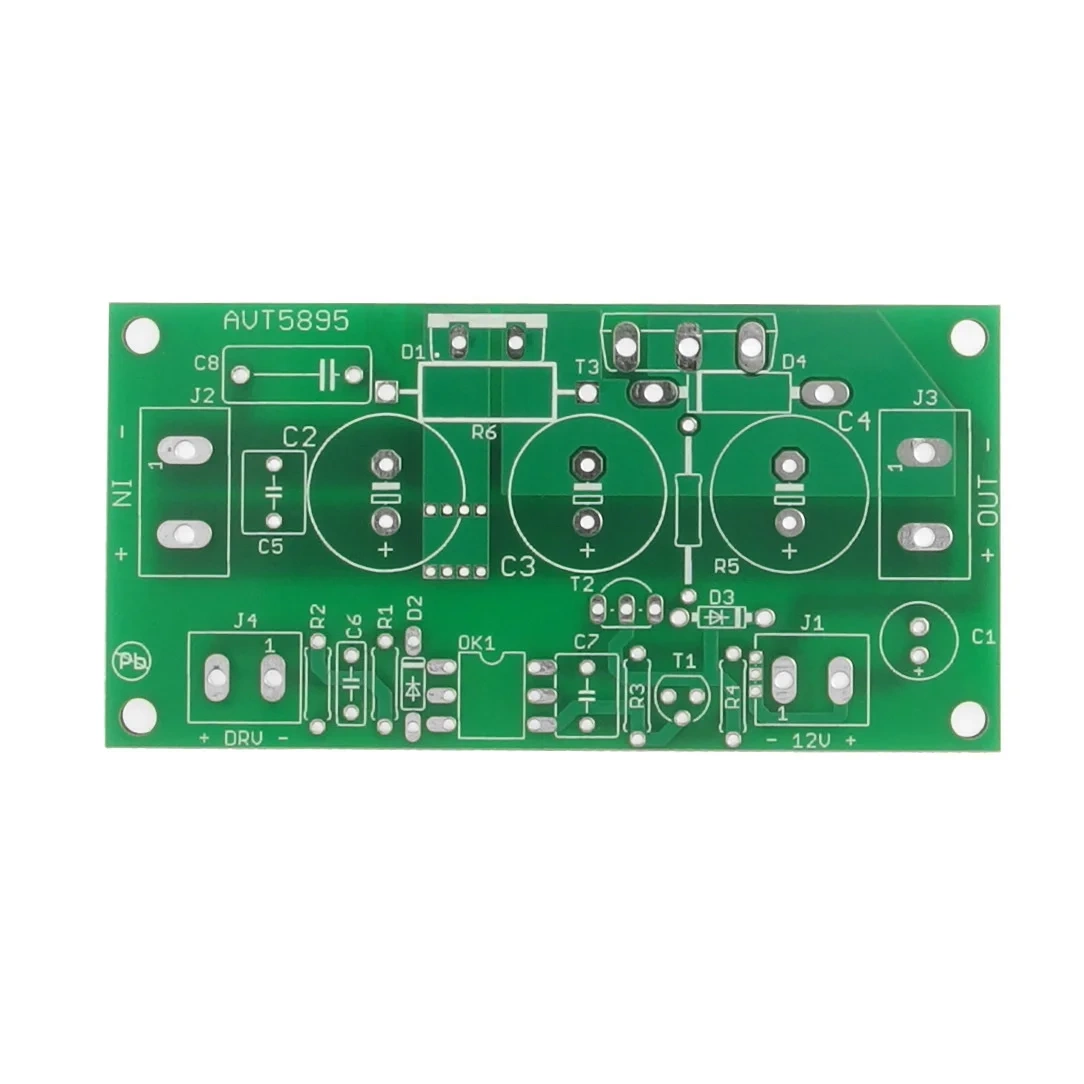

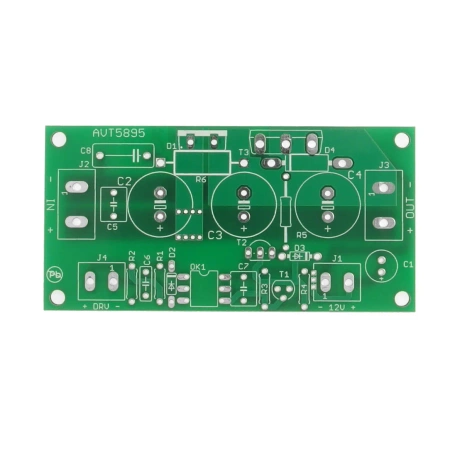

Płytka PCB do wykonania tranzystorowego modułu wykonawczego z optoizolacją, tranzystorem IRFP064N i torem obciążenia 0–50 V.
Izolowane sterowanie obciążeniem dużej mocy
AVT5895 to tranzystorowy moduł wykonawczy do przełączania obciążeń pobierających duży prąd. Wejście sterujące jest odseparowane optycznie przez transoptor H11L3M, a elementem wykonawczym jest tranzystor MOSFET IRFP064N.
Układ może pracować z obciążeniami zasilanymi napięciem 0–50 V, a ograniczeniem całego modułu jest prąd około 20 A, zależny od płytki, złącz, chłodzenia i warunków przełączania. Wersja A obejmuje samą płytkę PCB; elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Karta techniczna
AVT5895
Tranzystorowy moduł wykonawczy z optoizolacją, wejściem sterującym, driverem bramki MOSFET i zabezpieczeniami toru mocy.
| Kod projektu | AVT5895 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | tranzystorowy moduł wykonawczy z optoizolacją |
| Element wykonawczy | MOSFET IRFP064N |
| Izolacja wejścia | transoptor H11L3M z przerzutnikiem Schmitta |
| Minimalna amplituda sterowania | 3,3 V |
| Zasilanie części sterującej bramką | 10–15 V DC, typowo 12 V |
| Napięcie zasilania obciążenia | 0–50 V DC |
| Maksymalny prąd modułu | około 20 A, zależnie od chłodzenia i warunków pracy |
| Zabezpieczenia toru mocy | dioda BYW29, gasik RC, transil bramka-źródło |
| Wymiary płytki PCB | 80×40 mm |
Wersja
AVT5895 A – płytka PCB. Elementy elektroniczne z poniższego wykazu należy skompletować osobno.
Wykaz elementów
- R1: 330 Ω
- R2: 220 Ω
- R3, R4: 1,2 kΩ
- R5: 4,7 Ω / 1 W
- R6: 4,7 Ω / 2 W
- C1: 220 µF / 25 V
- C2–C4: 1000 µF / 50 V
- C5, C7: 1 µF / 63 V
- C6: 10 nF
- C8: 22 nF 305 V X2 MKP
- D1: BYW29
- D2: 1N4148
- D3: 1N5819
- D4: P6KE15A
- OK1: H11L3M
- T1: BC337
- T2: BS170
- T3: IRFP064N
- J1, J4: ARK2/500
- J2, J3: ARK2/750
- Radiator
Notes
Złącze J4 przyjmuje sygnał sterujący, J1 zasila część sterującą bramką MOSFET, a J2/J3 służą do włączenia obciążenia i jego zasilania.
Zasilacz dla obciążenia i zasilacz części sterującej mogą być wspólne, o ile napięcia mieszczą się w wymaganych zakresach; ich masy po stronie mocy są połączone.
D1 oraz T3 powinny być przykręcone do radiatora z zachowaniem izolacji elektrycznej między ich obudowami.
Wielkość radiatora zależy od prądu obciążenia, częstotliwości przełączania i strat mocy w tranzystorze oraz diodzie.
Uwaga: moduł może przełączać duże prądy. Limit około 20 A wymaga właściwego chłodzenia, przewodów, złącz, bezpiecznika, izolacji i obudowy. Prąd tranzystora IRFP064N nie jest równoznaczny z dopuszczalnym prądem całego modułu.
Najczęściej zadawane pytania
AVT5895 A zawiera wyłącznie płytkę PCB. Elementy elektroniczne z wykazu należy skompletować osobno.
Do sterowania obciążeniami DC o większym poborze prądu z poziomu układu cyfrowego, mikrokontrolera lub sterownika, przy zachowaniu optoizolacji wejścia sterującego.
Nie. Układ działa sprzętowo na transoptorze, tranzystorach i tranzystorze MOSFET.
Tak, układ przewiduje pracę z sygnałem prostokątnym, a kondensatory w torze zasilania zmniejszają tętnienia wywołane przełączaniem obciążenia.
Część sterująca bramką wymaga 10–15 V DC, typowo 12 V, a obciążenie może być zasilane napięciem 0–50 V DC.
