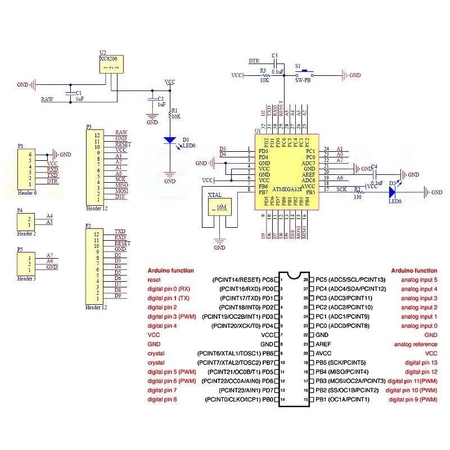

Moduł PRO mini z ATMEGA328 16MHz 5V

Uniwersalny moduł z mikrokontrolerem ATmega328P. Możliwość zastosowania w wielu projektach mikroprocesorowych. Układ zgodny z projektem Arduino PRO MINI 5V 16MHz. Mikrokontroler posiada wgrany bootloader dlatego do programowania wystarczy programator UART

 Cechy produktu

• Arduino Pro Mini, podobnie jak Arduino UNO, oparte jest na popularnym układzie Atmega328
• płytka zawiera układ ATmega328, wyposażony w 14 cyfrowych wejść/wyjść z czego 6 można używać jako wyjścia PWM (np sterowania serwami) i 7 jako analogowe wejścia (do pomiaru napięcia), lecz mogą również działać jako dodatkowe piny cyfrowe
• switch do ręcznego resetu

 Dane techniczne

• napięcie zasilania: 5V
• mikrokontroler: ATmega328P - 16 MHz
• porty - piny I/O: 14
• ilość wejść analogowych: 7
• ilość wyjść PWM: 6
• interfejsy szeregowe: UART, SPI, I²C [I2C, IIC]
• zabezpieczenie przeciw przepływowi zbyt dużego prądu
• masa poniżej 2g
• raster pinów 2.54mm (możliwość zamontowania w płytkach stykowych)
• wymiary: 33 x 18 mm
• 32kB pamięci flash
• 1kB EEPROM
• 1kB SRAM
• 2 timery/ liczniki 8bit
• 1 timer / licznik 16bit

 Uwagi do konstrukcji i podłączania

• Zasilanie
• jeśli napięcie zasilania jest wyższe niż 5V należy je podłączyć do wyprowadzenia RAW, które jest połączone ze stabilizatorem (wtedy napięcie 7-10V).
• VCC jest połączone bezpośrednio z pinami mikrokontrolera, podłączenie napięcia wyższego niż 5V może trwale uszkodzić układ.
• Wejścia/wyjścia
• Arduino Pro posiada 14 cyfrowych wyprowadzeń wejścia/wyjścia (I/O).
• każdy pin pozwala na pobór prądu o maksymalnym natężeniu 40mA, co umożliwia bezpośrednie podłączenie diod LED z rezystorami oraz sterowanie innymi układami scalonymi.
• oprócz standardowego I/O niektóre wyprowadzenia posiadają także funkcje specjalne.
• Programowanie
• tworzenie i wgrywanie oprogramowania umożliwia darmowe środowisko dostarczane przez producenta.
• Arduino Pro nie posiada układu kontrolującego interfejs USB. Dlatego do programowania niezbędna jest przejściówka UART<->USB.
