Moduł przekaźnika 4-kanały - 5V - 10A/250V - z optoizolacją - Arduino

Moduł przekaźnika 4-kanały - 5V - 10A/250V - z optoizolacją - Arduino

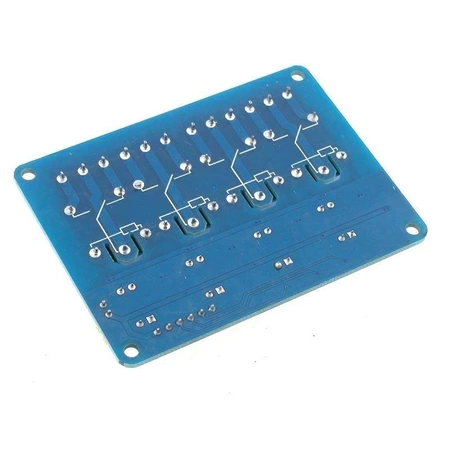

Uniwersalny moduł z przekaźnikiem 5V z izolacją optoelektroniczną  na 10A/250VAC. Układ pozwala na sterowanie elementami wykonawczymi przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego. Moduł zasila się napięciem 5V do odpowiednich pinów VCC oraz GND.

Dzięki zastosowaniu optoizolacji pobór prądu kanału jest minimalny, dzięki czemu bez problemu można sterować mikrokontrolerem. O załączeniu przekaźnika informuje dioda stanu pracy poszczególnego kanału przekaźnika. Załączenie modułu odbywa się po przez podanie stanu niskiego LOW, a więc masy na wejścia sygnałowe In1, In2

Po wyjęciu zworki moduł przechodzi w tryb testu, jest to tryb w którym po podaniu sygnału nie załącza się przekaźnik tylko o jego pracy informuje dioda stanu (jest to przydatna funkcja w czasie testów, aby nie załączać i rozłączać często podłączonego układu pod przekaźnik).

Cechy:

• moduł wyposażony w 4 przekaźniki SRD-05 z cewką zasilaną napięciem 5V z optyczną izolacją wejścia
• moduł pozwala na sterowanie 4 elementami wykonawczymi pobierającymi prąd do 10A każdy przy pomocy portów mikrokontrolera lub dowolnego zestawu uruchomieniowego Arduino
• optoizolacja separuje sygnał sterujący od części związanej z zasilaniem przekaźnika, dzięki czemu zapewnia bezpieczeństwo pracy układu sterującego.
• zastosowanie do płytek stykowych, modułów uruchomieniowych, Arduino itp.
• do poprawnej pracy wystarczy podłączyć zasilanie przekaźnika oraz cyfrowy sygnał sterujący.
• sygnalizacja LED zasilania
• sygnalizacja LED stanu przekaźnika
• załączenie przekaźnika stanem LOW
• dwa kanały pracy
• napięcie zasilania VCC: 5V
• napięcie wejściowe IN: 3V ÷ 5.5V
• przekaźnik SRD-05VDC-SL-C - 4 sztuki
• napięcie cewki: 5V
• maksymalne napięcie styków: 250 VAC
• maksymalny prąd: 10A
• wymiary płytki 75x55x20mm

Przykłady zastosowania:

• sterownik oświetlenia
• sterownik układów wykonawczych
• włącznik do urządzeń elektrycznych w tym silników
