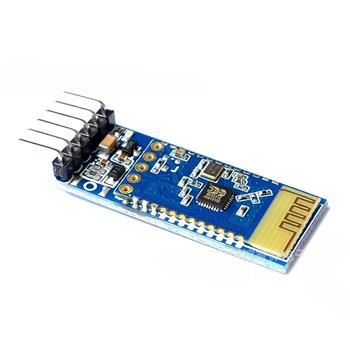

Moduł Bluetooth SPP-C - zamiennik HC-05/06 - uniwersalny moduł do Arduino

Moduł Bluetooth SPP-C jest zamiennikiem modułów HC-05/06. Uniwersalny moduł komunikacji bluetooth do Arduino, APM, AlexMos i MultiWifi.

Moduł Bluetooth pozwala na połączenie dowolnego urządzenia z telefonem, smartfonem, tabletem lub innym urządzeniem bezprzewodowo. Ustandaryzowana technologia Bluetooth eliminuje problem sterowników oraz kompatybilności. Moduły pozwalają na łączność do 10m.

• podłączenie przez port UART (piny RX, TX) szeregowy - z napięciem sygnału 3,3 V
• uwaga na napięcia sygnałów UART (piny RX, TX) (nie może być 5V) (należy zastosować rezystor lub konwerter napięć podpinając pod Arduino)
• moduł posiada przylutowane złącza goldpin, umożliwiające wpięcie modułu w płytkę stykową lub podłączenie za pomocą przewodów, zworek.
• piny WAKEUP (przełącza układ w tryb komend AT) i STATE (połączony z wyprowadzeniem statusowym PIO1 - pin 24) zostały wyprowadzone w postaci otworów,
• domyślnie nie posiadają wlutowanych złącz.
• przejrzysta funkcja transmisji danych - może być używany z innymi urządzeniami
• Z protokołu Bluetooth:

  • V3.0 Basic Rate (BR)
  • V4.0 Low Energy (BLE)
• Komunikacja: UART (RX, TX)
• MCU: ARM968
• Low-power 2.4GHz Transceiver
• Baud: 115200
• Tryb -Verification: brak
• DANE Bity: 8 bitów
• Przestań Bity: 1 bit

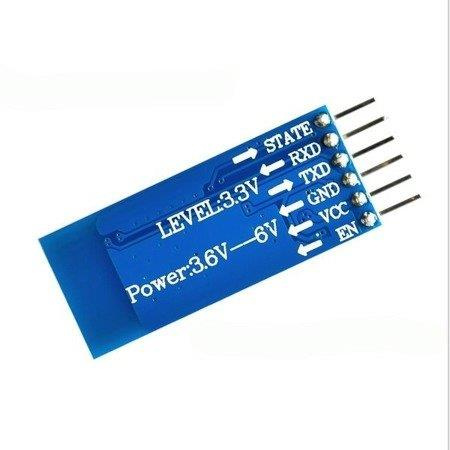

• Napięcie zasilania: 3,6 V do 6 V podłączane do pinu VCC
• Wyprowadzenia komunikacyjne UART (RX/TX) pracują z napięciem 3,3 V
• Pobór prądu: ok. 50 mA
• Prąd transmisji 8nA
• Klasa 2 - moc nadajnika maks. + 4 dBm
• Zasięg: do 10 m
• Hasło do parowania: 1234
• Wymiary: 38x16 mm

Uruchomienie modułu

• W celu uruchomienia modułu należy podłączyć napięcie zasilania do pinu oznaczonego VCC.
• Moduł zostanie wykryty poprzez komputer jako nieznany układ lub HC-06
• Aby sparować oba urządzenia należy podać hasło: 1234.
• W systemie pojawi się wirtualny port COM, poprzez który za pomocą dowolnego terminala można przesyłać dane.

Do modułu można podłączyć między innymi:

• Płyty Arduino - uwaga na napięcia sygnałów UART (nie może być 5V) (można podłączać Arduino Uno i inne przez konwerter)
• Kontrolery MultiWii
• Kontrolery APM

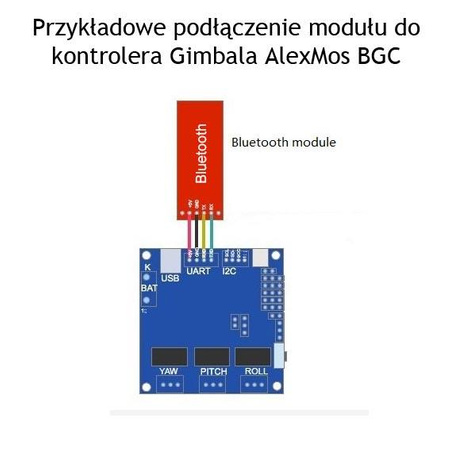

• Kontrolery Gimbali AlexMos

Opis wskaźnika LED:

• Zielony: wskaźnik zasilania
• Czerwony:

  • miganie: brak połączenia
  • światło ciągłe: jest połączenie
