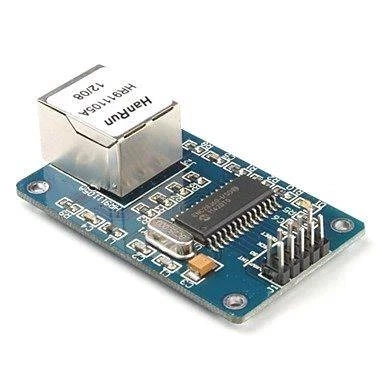

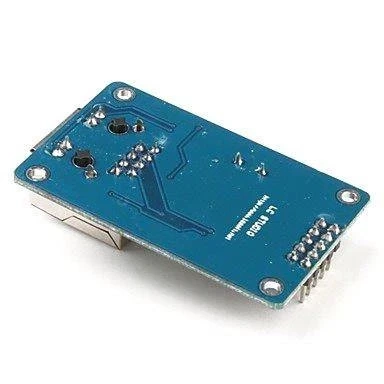

Moduł sieciowy ENC28J60 Ethernet LAN Arduino
Moduł sieciowy ENC28J60 Ethernet LAN Arduino
Moduł sieciowy ENC28J60 Ethernet LAN Arduino
Moduł sieciowy ENC28J60 Ethernet LAN Arduino
Moduł sieciowy ENC28J60 Ethernet LAN Arduino
Moduł sieciowy ENC28J60 Ethernet LAN Arduino
zoom

Moduł sieciowy ENC28J60 Ethernet LAN Arduino

Produkt dostępny w małej ilości
Produkt dostępny w małej ilości
40,50 zł
brutto / szt.
Zwroty do 14 dni
Ten produkt nie jest dostępny w sklepie stacjonarnym
Bezpieczne zakupy

Moduł sieciowy LAN Shield W5100 do Arduino. Zastosowanie do płytek stykowych, modułów uruchomieniowych, Arduino itp. Moduł posiada wyprowadzenia goldpin, umożliwiające połączenie z dowolnym zestawem uruchomieniowym, bądź dedykowaną płytką drukowaną

  • zasilanie: 3.3V (pobierane z Arduino)
  • maksymalna prędkość transmisji: 25 MHz
  • typ modułu: 10Base-T
  • gniazdo Ethernet LAN RJ45
  • komunikacja z Arduino: SPI
  • wymiary: 56x34x16 mm
  • sygnalizacja LED
  • kompatybilny z Arduino UNO R3 Atmel ATMega328
  • adres MAC należy nadać w programie

Opis wyprowadzeń modułu Ethernet ENC28J60:

  • VCC - napięcie zasilania 3,3V.
  • GND - potencjał masy układu.
  • RESET - reset układu, aktywowany stanem niski. Domyślnie w stanie wysokim - podciągnięty wewnętrznie do VCC (pull-up). Pin toleruje napięcie 5V.
  • CS - chip select - wybór urządzenia magistrali SPI. Aktywowany stanem niskim. Domyślnie w stanie wysokim - podciągnięty wewnętrznie do VCC (pull-up). Pin toleruje napięcie 5V.
  • SCK - wejście zegarowe magistrali SPI. Pin toleruje napięcie 5V.
  • SI - linia danych wejściowych magistrali SPI. Pin toleruje napięcie 5V.
  • SO - linia danych wyjściowych magistrali SPI. Pin toleruje napięcie 5V.
  • CLKOUT - programowalna linia zegarowa wyjściowa.
  • WOL - należy zostawić niepodłączony
  • INT - wyjście przerwania wewnętrznego.

Biblioteki do Arduino - github.com/jcw/ethercard/blob/master/README.md
