Czujnik dotykowy pojedynczy TTP223B - Touch Sensor do Arduino

Czujnik dotykowy pojedynczy TTP223B - Touch Sensor do Arduino

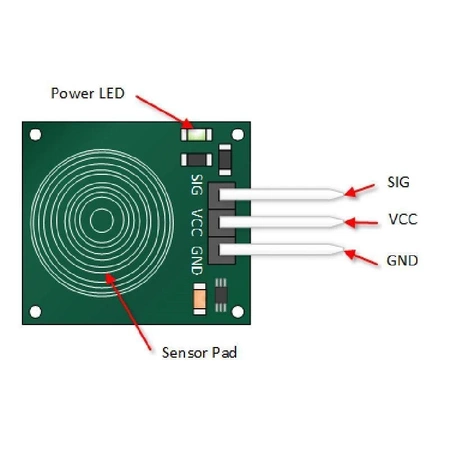

W momencie dotyku zaznaczonego pola na płytce PCB moduł wysyła stan wysoki na pin SIG. Standardowo mamy stan niski (bez wykrytego dotyku. Może posłużyć jako wykrywacz kontaktu fizycznego, niskie zużycie energii. Do zastosowanie w projektach: Arduino, AVR, PIC itd.

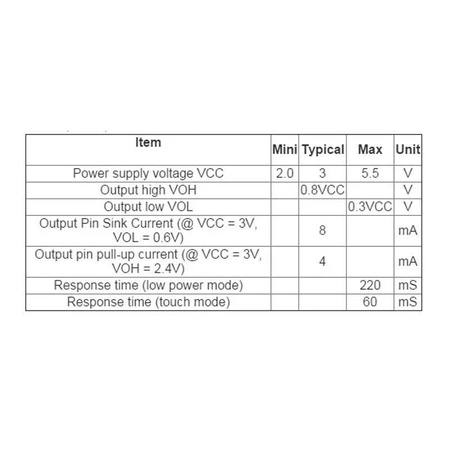

• napięcie zasilania 2 ÷ 5.5 VDC
• zastosowano układ: TTP223
• czas reakcji: 60ms
• otwory montażowe fi 2mm
• dioda LED - sygnalizacja dotyku
• czułość czujnika zależy od wartości pojemności C1, im niższa wartość tym większa czułość modułu
• wymiary płytki: 24 x 24mm
