Moduł 8 przekaźników 5V 10A/250V - Arduino

Moduł 8 przekaźników 5V - 10A/250V - Arduino

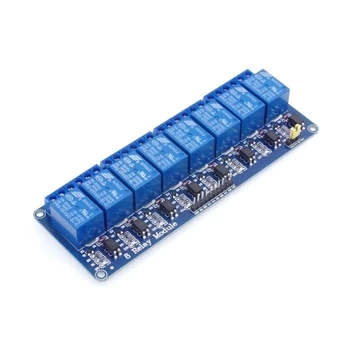

8-kanałowy moduł przekaźnika, który można sterować mikrokontrolerem np. Arduino. Moduł został wyposażony w diody LED, które sygnalizują pracę poszczególnego przekaźnika.
Zastosowana optoizolacja niweluje zakłócenia elektromagnetyczne tworzące się w cewkach elektromagnesów, dzięki czemu modułem przekaźników można sterować za pomocą mikrokontrolerów, bądź innych sterowników.
Napięcie zasilania to 5V na którym pracuje większość mikrokontrolerów. Przekaźniki zaś zwierane są po podaniu sygnału LOW - GND - czyli masę na poszczególne piny modułu od IN1 do IN8.

TEST: Na płytce znajduje się również zworka zwierająca 2 z 3 pinów opisanych: GND, VCC, JD-VCC. Pozwala ona sprawdzić działanie modułu po przez zaświecenie odpowiedniej diody, lecz bez pracy przekaźnika, co jest bardzo przydatną funkcją w czasie montażu. Po teście zworkę należy wpiąć w piny: VCC i JD-VCC.

UWAGA!: Zworką nie wolno zwierać styków GND i VCC!!! Taka czynność powoduje zwarcie w układzie!!!

• ilość przekaźników: 8
• napięcie zasilania: 5 V
• max. obciążenie przekaźników:

  • 10 A/250 VAC
  • 10 A/30 VDC
• rodzaj połączeń przekaźnika: złącza terminal block
• możliwość sterowania bezpośrednio z pinu procesora,
• sygnalizacja LED stanu przekaźnika,
• wyjścia otwarte i zamknięte,
• zastosowanie: do płytek stykowych, modułów uruchomieniowych, Arduino itp.
