Konwerter poziomów 3.3/5V - 4 kanały - stanów logicznych SPI/UART - Arduino

Konwerter poziomów logicznych - dwukierunkowy, 4-kanałowy.

Moduł pozwala na komunikację pomiędzy systemami wykorzystującymi popularne poziomy napięć 5V i 3.3V, współpracuje również z poziomami napięć 2.8V i 1.8V. Konwerter wykorzystywany w komunikacji np. z modułami Bluetooth, GSM, lub GPS, lub między mikrokontrolerami.

Pracuje w obu kierunkach jednocześnie, czyli może obniżyć napięcie 5 V na 3,3 V oraz podnieść 3,3V na 5 V w tym samym czasie. Ta funkcja przydatna jest w dwukierunkowych protokołach komunikacyjnych np. SPI.

Cechy produktu

• Moduł posiada wyprowadzenia goldpin, umożliwiające połączenie z dowolnym zestawem uruchomieniowym, bądź dedykowaną płytką drukowaną za pomocą dostępnych przewodów.

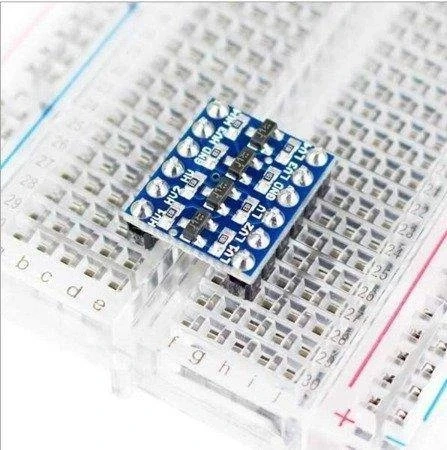

• Zastosowanie do płytek stykowych, modułów uruchomieniowych, arduino itp.
• Uniwersalny moduł który dopasuje poziomy napięć.
• Zasilanie 5V
• Konwerter poziomów 5V - 3,3V
• Pracuje w obu kierunkach jednocześnie.
• Obniża napięcie 5 V na 3,3 V oraz podnosi 3,3 na 5 V w tym samym czasie.
• Ta funkcja przydatna jest w dwukierunkowych protokołach komunikacyjnych np. SPI w trybie full duplex.

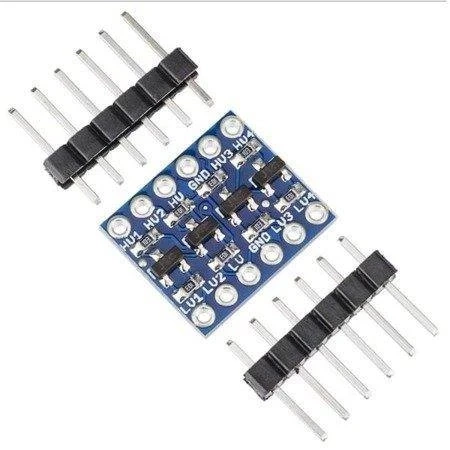

• Wyprowadzeniami są złącza goldpin (raster 2,54 mm). Dzięki nim możliwe jest połączenie układu z płytką stykową lub modułem głównym (np Arduino)
• Wymiary konwertera to 15 x15 mm.

Podłączenie

• Do poprawnego działania wystarczy podłączyć zasilanie dwóch systemów, które będą konwertowane.

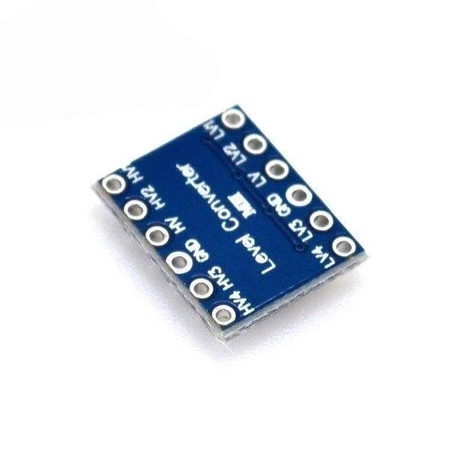

• Wyższe napięcie (5V) należy podłączyć do wyprowadzenia (HV: high voltage - 5V), niższe do LV: low voltage - 3,3V
• Masy podłączone są do wyprowadzeń oznaczonych symbolem GND.
• Sygnały logiczne należy doprowadzić do pozostałych wyprowadzeń - odpowiednio wyższe napięcia od strony 5V np. HV1 a niższe od strony 3,3V np. LV1
