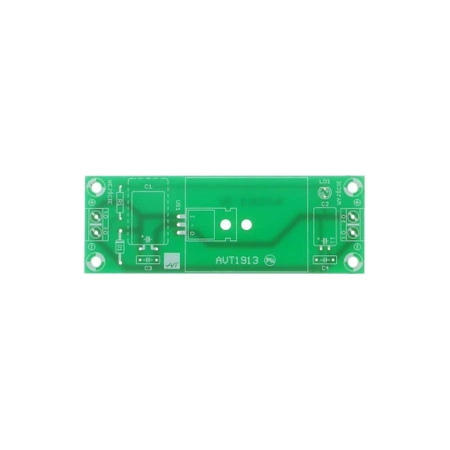

Moduł miniaturowego zasilacza 78xx - PCB do projektu AVT 1913
- Dostarcza stabilizowane napięcie 5 V, 9 V, 12 V, 15 V lub 24 V z liniowego stabilizatora 78xx, z ochroną polaryzacji i sygnalizacją LED. Wersja A zawiera płytkę PCB.
Moduł miniaturowego zasilacza – stabilizator 5 V, 9 V, 12 V, 15 V, 24 V AVT1913
Płytka pozwala zbudować prosty liniowy zasilacz stabilizowany do uruchamiania i zasilania małych układów elektronicznych.
Miniaturowy moduł zasilacza liniowego
AVT1913 pozwala zbudować kompaktowy zasilacz stabilizowany oparty na popularnym stabilizatorze z rodziny 78xx. Zależnie od zastosowanego układu można uzyskać napięcie wyjściowe 5 V, 9 V, 12 V, 15 V lub 24 V.
Moduł sprawdza się jako zasilacz pomocniczy w większych urządzeniach, prosty stabilizator do modułów elektronicznych oraz źródło napięcia podczas uruchamiania i testowania układów. Na płytce przewidziano filtrację, diodę ochronną przed odwrotną polaryzacją i diodę LED sygnalizującą obecność napięcia wyjściowego.
Karta techniczna
AVT1913
Miniaturowy moduł zasilacza liniowego z wejściem DC, stabilizatorem 78xx w obudowie TO-220, filtracją pojemnościową, diodą zabezpieczającą przed odwrotną polaryzacją i wskaźnikiem LED napięcia wyjściowego.
| Wersja | A – płytka PCB |
| Typ projektu | moduł miniaturowego zasilacza stabilizowanego |
| Zastosowanie | zasilanie modułów elektronicznych, testowanie układów, wbudowanie w większe urządzenia |
| Rodzaj stabilizacji | liniowa, stabilizator dodatni z rodziny 78xx |
| Obsługiwane napięcia wyjściowe | 5 V, 9 V, 12 V, 15 V lub 24 V zależnie od stabilizatora |
| Przykładowa wersja z dokumentacji | 24 V DC ze stabilizatorem 7824 |
| Maksymalne napięcie wejściowe | 35 V DC |
| Maksymalny prąd z radiatorem | do 700 mA, zależnie od radiatora i mocy strat |
| Prąd bez radiatora | do około 200 mA |
| Stabilizator | US1, dowolny stabilizator 78xx w obudowie TO-220 |
| Zabezpieczenie polaryzacji | D1, dioda 1N4007 na wejściu zasilania |
| Filtr wejściowy | C1 1000 µF oraz C3 100 nF |
| Filtr wyjściowy | C2 100 µF oraz C4 100 nF |
| Wskaźnik napięcia wyjściowego | LD1, dioda LED z rezystorem R1 |
| Rezystor LED dla wersji 24 V | 4,3 kΩ |
| Zakres wartości R1 dla różnych napięć | 620 Ω…4,3 kΩ, dobierany do napięcia wyjściowego i diody LED |
| Złącze wejściowe | WEJŚCIE, ARK2/5.0 |
| Złącze wyjściowe | WYJŚCIE, ARK2/5.0 |
| Wejście | WEJŚCIE-1, WEJŚCIE-2 |
| Wyjście | WYJŚCIE-1, WYJŚCIE-2 |
| Zalecenie dla kondensatora wejściowego | co najmniej 1000 µF na każdy 1 A prądu obciążenia |
| Montaż stabilizatora | jako ostatni, po wcześniejszym przykręceniu do radiatora wraz z płytką |
| Typ płytki | jednostronna płytka drukowana |
| Wymiary płytki PCB | 31×89 mm |

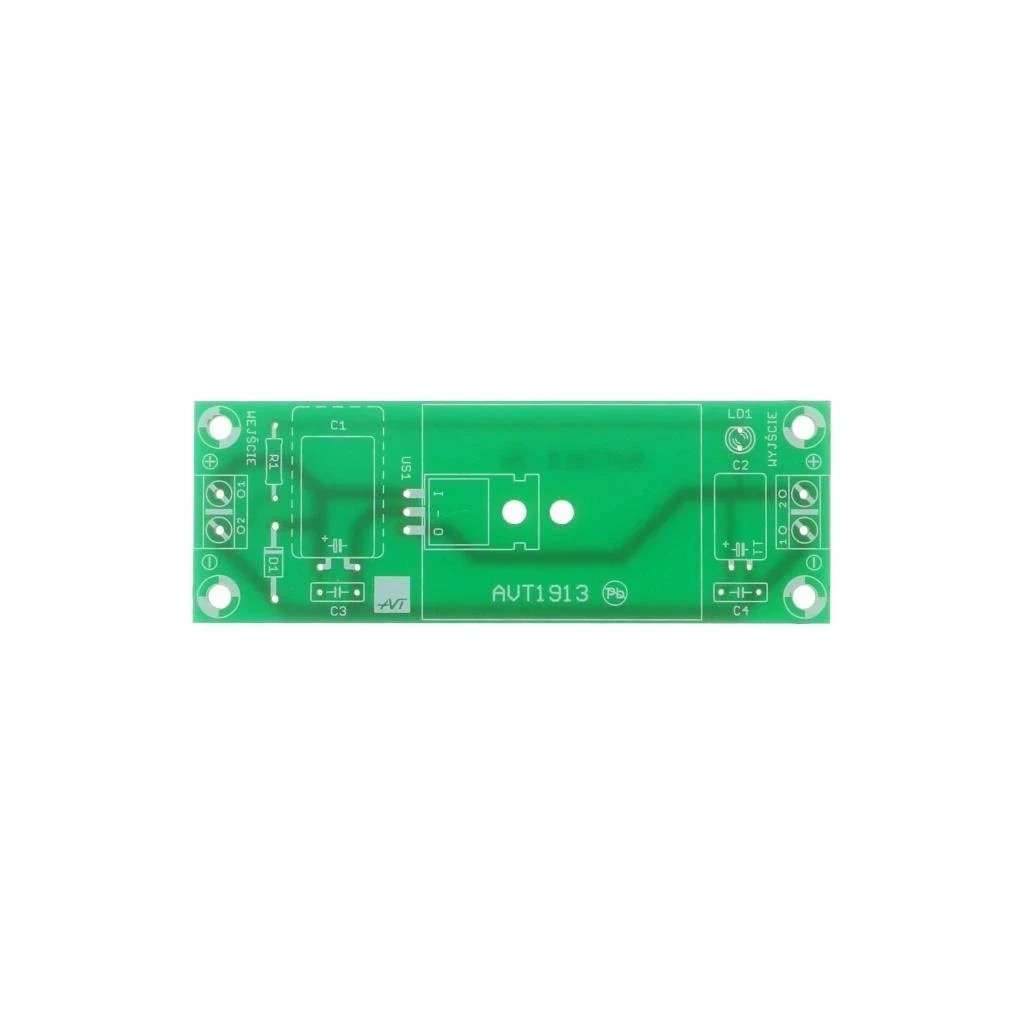

Wersja A – płytka PCB
AVT1913 A zawiera płytkę PCB do projektu modułu miniaturowego zasilacza 5 V, 9 V, 12 V, 15 V lub 24 V. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 620 Ω…4,3 kΩ, wartość dobierana do napięcia wyjściowego i diody LED
- C1: 1000 µF
- C2: 100 µF
- C3, C4: 100 nF
- D1: 1N4007
- US1: stabilizator 78xx w obudowie TO-220, dobrany do wymaganego napięcia wyjściowego
- LD1: dioda LED
- WEJŚCIE: ARK2/5.0
- WYJŚCIE: ARK2/5.0
- Radiator dobrany do prądu obciążenia i mocy strat stabilizatora
- Elementy montażowe do przykręcenia stabilizatora do radiatora
Notes
Napięcie wyjściowe zależy od zastosowanego stabilizatora 78xx. Dla 5 V stosuje się 7805, dla 9 V 7809, dla 12 V 7812, dla 15 V 7815, a dla 24 V 7824.
Przy dużej różnicy między napięciem wejściowym i wyjściowym w stabilizatorze wydziela się znaczna moc. W takim przypadku konieczny jest większy radiator albo zmniejszenie prądu obciążenia.
Rezystor R1 należy dobrać do wybranej wersji napięciowej i diody LED. W dokumentacji dla wersji 24 V podano 4,3 kΩ, a dla innych napięć wartość może być niższa.
Uwaga: Nie przekraczaj maksymalnego napięcia wejściowego 35 V DC i zwróć uwagę na polaryzację zasilania. Dioda D1 chroni układ przed odwrotną polaryzacją, ale błędne podłączenie może nadal uszkodzić zasilane urządzenie lub spowodować nagrzewanie elementów.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To miniaturowy moduł zasilacza stabilizowanego do zasilania innych modułów, testowania układów i wbudowania w większe urządzenia.
Zależnie od zastosowanego stabilizatora 78xx można uzyskać 5 V, 9 V, 12 V, 15 V lub 24 V.
Układ używa stabilizatora z rodziny 78xx w obudowie TO-220, na przykład 7805, 7809, 7812, 7815 albo 7824.
Maksymalne napięcie wejściowe wynosi 35 V DC.
Bez radiatora można obciążyć moduł prądem do około 200 mA. Z radiatorem podobnym do pokazanego w projekcie można uzyskać do około 700 mA, o ile moc strat stabilizatora na to pozwala.
Dla małych prądów może nie być konieczny, ale przy większym prądzie albo dużej różnicy napięć wejście-wyjście radiator jest wymagany.
D1 zabezpiecza moduł przed podaniem napięcia wejściowego o odwrotnej polaryzacji.
Nie. Po poprawnym montażu i zastosowaniu właściwego stabilizatora układ powinien pracować bez regulacji.
Nie. To wersja A, czyli sama płytka PCB. Stabilizator 78xx, kondensatory, diodę 1N4007, diodę LED, rezystor, złącza ARK2, radiator i pozostałe elementy trzeba dobrać osobno według wykazu.
