Moduł hosta USB Vinculum - PCB do projektu AVT 983
- Umożliwia budowę modułu hosta USB do obsługi pendrive’ów i innych pamięci masowych FAT przez UART, SPI lub FIFO, z komendami podobnymi do DOS. Wersja A zawiera płytkę PCB.
Moduł hosta USB - płytka drukowana do AVT983

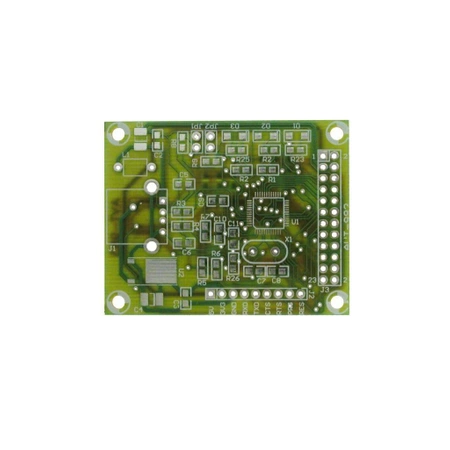

Płytka PCB do wykonania modułu hosta USB dla pamięci masowych z interfejsem USB.
Host USB do systemów mikroprocesorowych
AVT983 to projekt modułu hosta USB umożliwiającego dołączenie pamięci masowej USB, np. pendrive’a, do systemu mikroprocesorowego bez samodzielnej implementacji pełnego stosu USB i systemu plików FAT w mikrokontrolerze użytkownika.
Moduł wykorzystuje kontroler VNC1L z rodziny FTDI Vinculum. Układ obsługuje pamięci masowe z systemami plików FAT12, FAT16 i FAT32, a komunikacja z mikrokontrolerem może odbywać się przez UART, SPI lub równoległy interfejs FIFO. Wersja A obejmuje samą płytkę PCB; kontroler USB, stabilizator, rezonator, elementy SMD, gniazdo USB, złącza, diody LED i zworki trzeba skompletować osobno.
Karta techniczna
AVT983
Moduł hosta USB do obsługi pamięci masowych przez proste komendy, przeznaczony do współpracy z mikrokontrolerami i systemami embedded.
| Wersja | A - płytka PCB |
| Typ modułu | moduł hosta USB do systemów mikroprocesorowych |
| Główna funkcja | obsługa pamięci masowych USB przez mikrokontroler użytkownika |
| Kontroler USB | FTDI Vinculum VNC1L |
| Obsługiwane urządzenia | pamięci masowe USB, np. pendrive’y i dyski USB zgodne z obsługiwanym firmware |
| Obsługiwane systemy plików | FAT12, FAT16, FAT32 |
| Gniazdo USB host | USB typu A |
| Drugi port USB | wyprowadzony na złącze modułu do zastosowań zależnych od firmware |
| Interfejsy komunikacyjne | UART, SPI oraz równoległy FIFO |
| Wybór interfejsu | konfiguracja za pomocą dwóch zworek trybu pracy |
| Tryby interfejsu | UART, SPI lub FIFO zależnie od ustawienia zworek |
| Komendy obsługi | proste komendy tekstowe lub skrócone komendy binarne podobne funkcjonalnie do komend DOS |
| Typowe operacje na plikach | odczyt katalogów, tworzenie katalogów, odczyt, zapis i usuwanie plików, zależnie od firmware i trybu komend |
| Programowanie firmware | możliwe przez wbudowany bootloader i interfejs UART |
| Sygnalizacja stanu | diody LED informujące o zasilaniu i aktywności portów USB |
| Zasilanie modułu | +5 V DC |
| Dostępne napięcie pomocnicze | +3,3 V dostępne na pinach modułu |
| Alternatywne zasilanie | możliwa praca z zasilaniem +3,3 V po odpowiednim pominięciu stabilizatora |
| Tolerancja linii I/O kontrolera | linie portów kontrolera tolerują poziomy 5 V przy zasilaniu wewnętrznym 3,3 V |
| Płytka PCB | 55x44 mm według danych produktowych; dokumentacja PDF podaje 56x44 mm |
Wersja A - płytka PCB i wykaz elementów

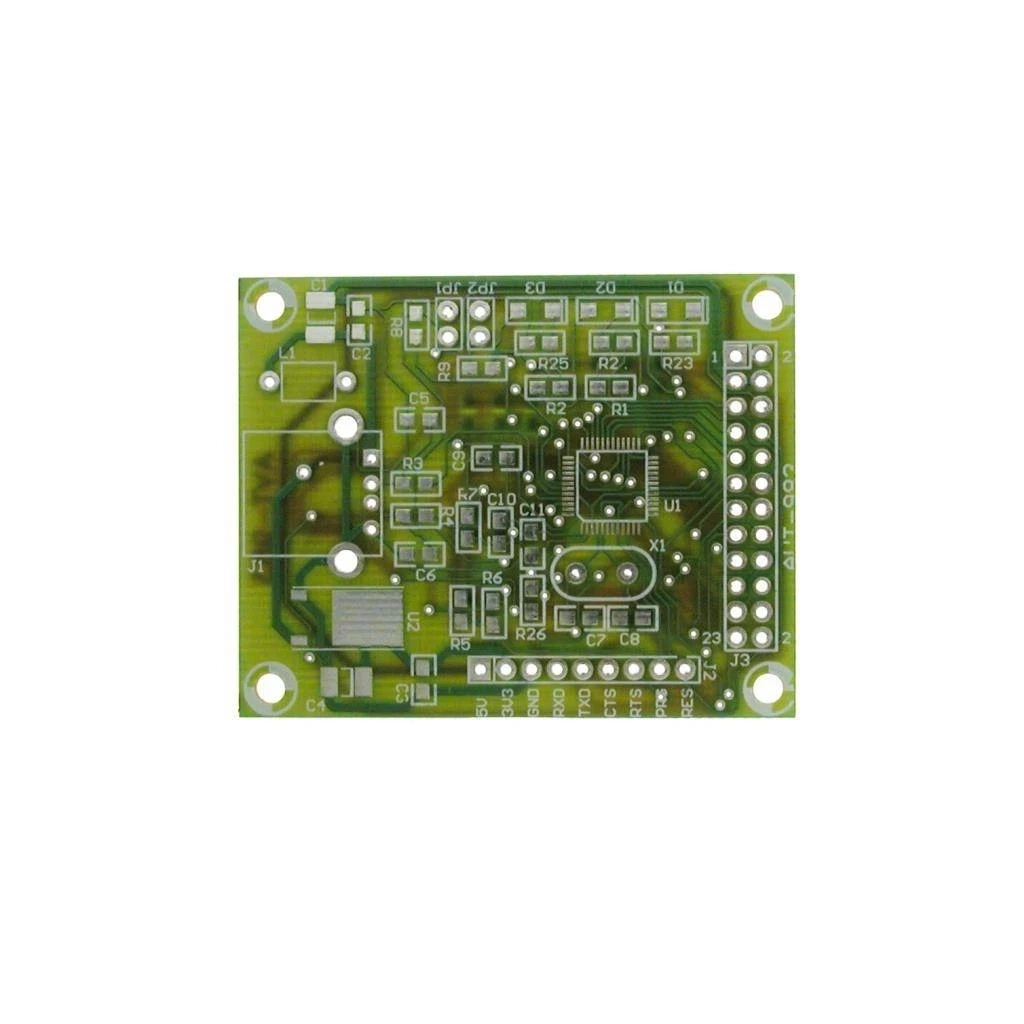

AVT983 A - płytka PCB. Kontroler VNC1L, stabilizator 3,3 V, rezonator 12 MHz, elementy SMD, gniazdo USB-A, złącza, diody LED i zworki trzeba skompletować osobno.
| Rezystory SMD | R1...R4 - 27Ω; R5, R6 - 47kΩ; R7 - 180Ω; R8, R9, R26 - 10kΩ; R10...R22 - 100kΩ; R23...R25 - 330Ω |
| Kondensatory SMD | C1, C4 - 47µF/16V; C2, C3, C11 - 100nF; C5, C6 - 47pF; C7, C8 - 10pF; C9 - 10nF; C10 - 1nF |
| Układy i półprzewodniki | U1 - VNC1L; U2 - SPX1117R-3-3 TO-252; D1, D2 - LED SMD zielona; D3 - LED SMD czerwona |
| Taktowanie i filtracja | X1 - kwarc 12 MHz; L1 - koralik ferrytowy |
| Złącza i konfiguracja | J1 - złącze USB-A; J2 - gniazdo goldpin 1x9; J3 - goldpin 2x12; JP1, JP2 - goldpin 1x2 ze zworką |
Notes
Przed pierwszym użyciem kontroler VNC1L trzeba zaprogramować odpowiednim firmware. Dokumentacja opisuje programowanie przez UART z użyciem programu VPROG i prostego programatora pełniącego funkcję konwertera USB-RS232.
Tryb komunikacji wybiera się dwiema zworkami. Konfiguracja bez zworek wybiera UART, jedna kombinacja wybiera SPI, druga FIFO, a ustawienie obu zworek również prowadzi do trybu UART.
Złącze systemowe wyprowadza linie interfejsów, drugi port USB oraz linie zasilania. Ułatwia to użycie modułu jako gotowej płytki córki w większym urządzeniu z mikrokontrolerem.
W trybie UART moduł można testować z poziomu terminala komputerowego, korzystając z rozszerzonych komend ASCII. W aplikacjach mikroprocesorowych można używać skróconych komend binarnych.
W danych produktowych podano wymiar płytki 55x44 mm, natomiast dokumentacja PDF podaje 56x44 mm. Przed przygotowaniem obudowy lub panelu warto sprawdzić rzeczywisty wymiar płytki z aktualnej dostawy.
Uwaga: moduł nie jest samodzielnym komputerem USB. Do praktycznego użycia wymaga właściwego firmware, poprawnie ustawionego interfejsu komunikacyjnego oraz nadrzędnego mikrokontrolera lub terminala wysyłającego obsługiwane komendy. Przy zasilaniu 3,3 V należy wykonać konfigurację zgodną z dokumentacją i nie montować stabilizatora przewidzianego dla zasilania 5 V.
