Miniaturowy sterownik taśmy LED - zlutowany KIT AVT 1847

AVT1847 - Sterownik taśm LED z 10 efektami świetlnymi (zestaw DIY do samodzielnego montażu)

Do pobrania:

Dokumentacja

Poziom trudności montażu

1 / 5

Opis

Świąteczny klimat w domu, na choince lub w dekoracjach okiennych można stworzyć naprawdę łatwo - zwłaszcza gdy w rolę reżysera światła wcieli się sterownik taśm LED AVT1847 . To bardzo prosty w montażu zestaw DIY (poziom trudności 1/5) , który pozwala uzyskać aż 10 efektów świetlnych , od statycznych po dynamiczne rozbłyski i płynne przejścia.

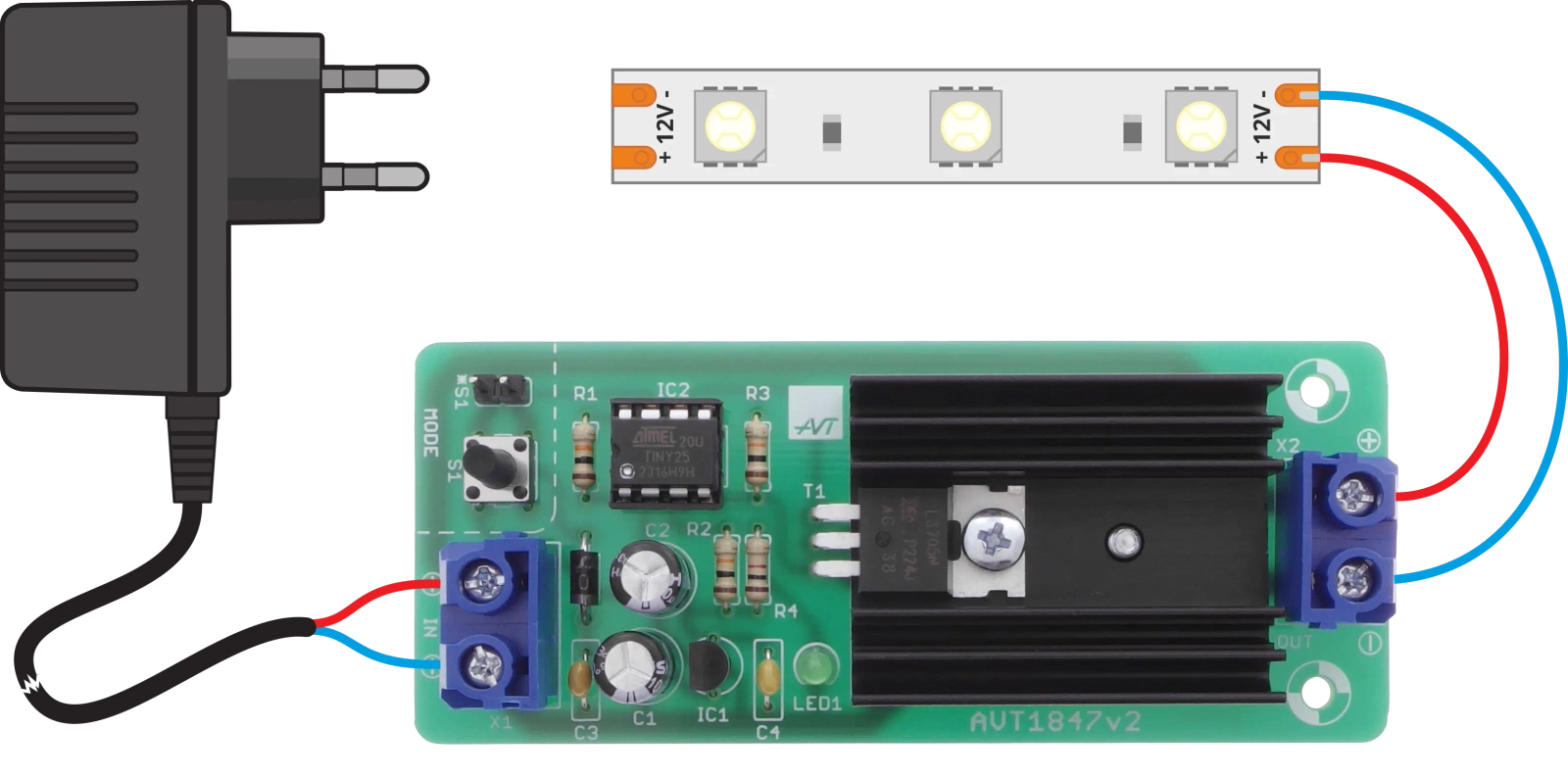

Układ pracuje z jednokolorowymi taśmami LED 12 V , a sterowanie efektami odbywa się za pomocą wbudowanego przycisku . Sterownik zapamiętuje ostatnio wybrany program, dzięki czemu po ponownym włączeniu zasilania wraca do poprzednich ustawień - idealnie sprawdza się w dekoracjach sezonowych, które pracują cyklicznie.

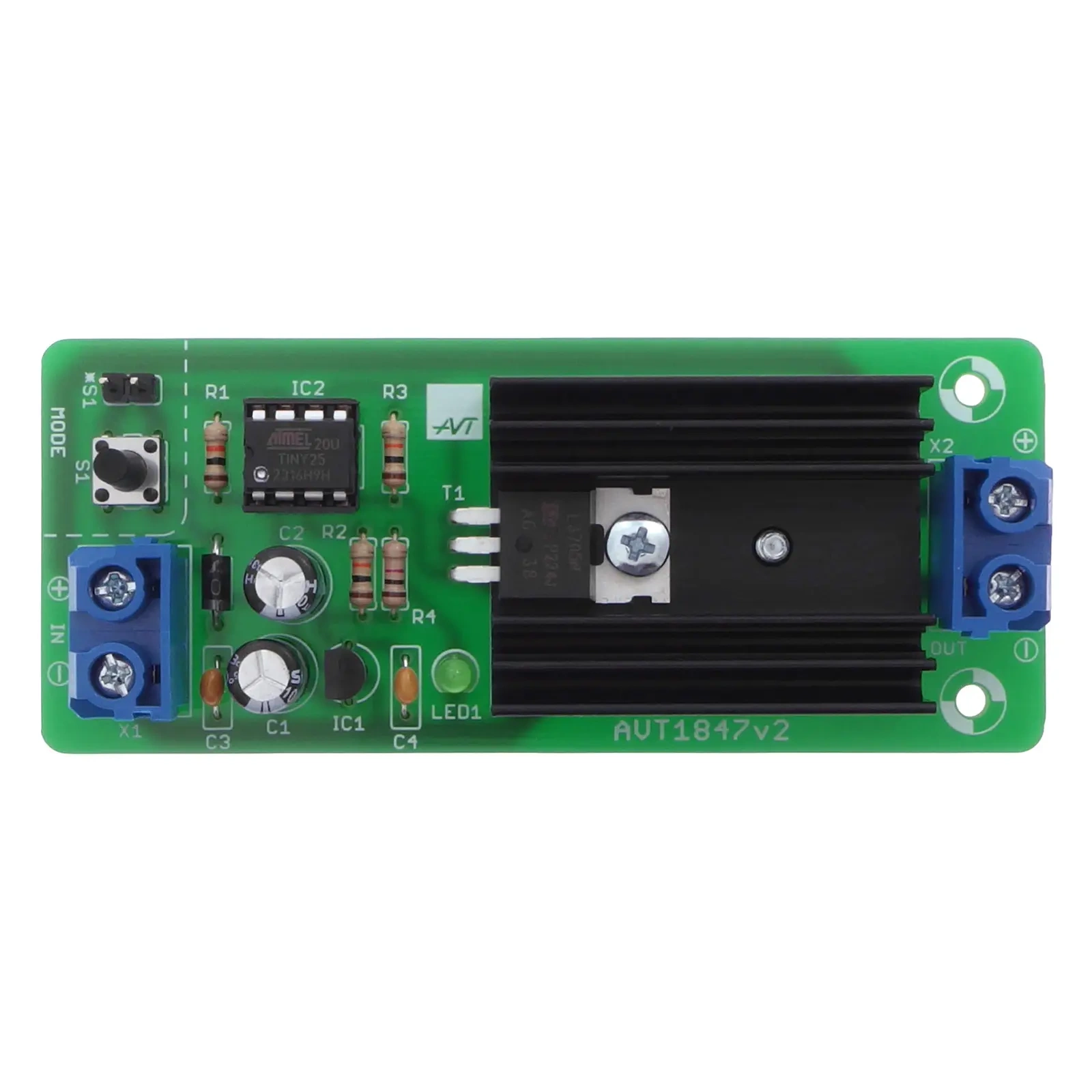

Niewielka płytka (90×38 mm) mieści tranzystor mocy IRL3705 wraz z radiatorem oraz mikroprocesor ATtiny25 odpowiedzialny za modulację PWM. Dzięki temu cały moduł bez problemu obsługuje obciążenie do 5 A (60 W) . To doskonały zestaw dla początkujących elektroników.

Światła LED to nie tylko efektowna dekoracja - to przede wszystkim technika gry światłem. Sygnał wyjściowy sterownika AVT1847 zawiera modulację PWM (Pulse Width Modulation) . W dużym uproszczeniu polega ona na bardzo szybkim włączaniu i wyłączaniu zasilania, co daje wrażenie płynnej regulacji jasności.

Zmieniając tzw. współczynnik wypełnienia PWM , mikrokontroler ATtiny25 kontroluje natężenie światła oraz generuje efekty takie jak:

• płynne ściemnianie i rozjaśnianie
• migotanie
• efekty „oddechu”
• przejścia 0-100% i 50-100%

Dzięki temu nawet zwykła jednokolorowa taśma LED może stworzyć dynamiczną i świąteczną iluminację.

Specyfikacja techniczna

• 10 programów świetlnych : statycznych i dynamicznych
• Sterowanie : wbudowany przycisk z mozliwością jego oddalenia od płytki sterownika
• Pamięć ostatnio wybranego efektu : EEPROM mikroprocesora
• Maksymalny prąd obciążenia: 5 A (60 W)
• Zasilanie: 12 V DC
• Mikrokontroler: ATtiny25
• Zabezpieczenie przed odwrotną polaryzacją: dioda prostownicza
• Metoda sterowania jasnością: PWM
• Tranzystor mocy: IRL3705 + radiator
• Sygnalizacja zasilania: dioda LED
• Wymiary płytki PCB : 90 × 38 mm

Projekt AVT 1847 EP 02/15

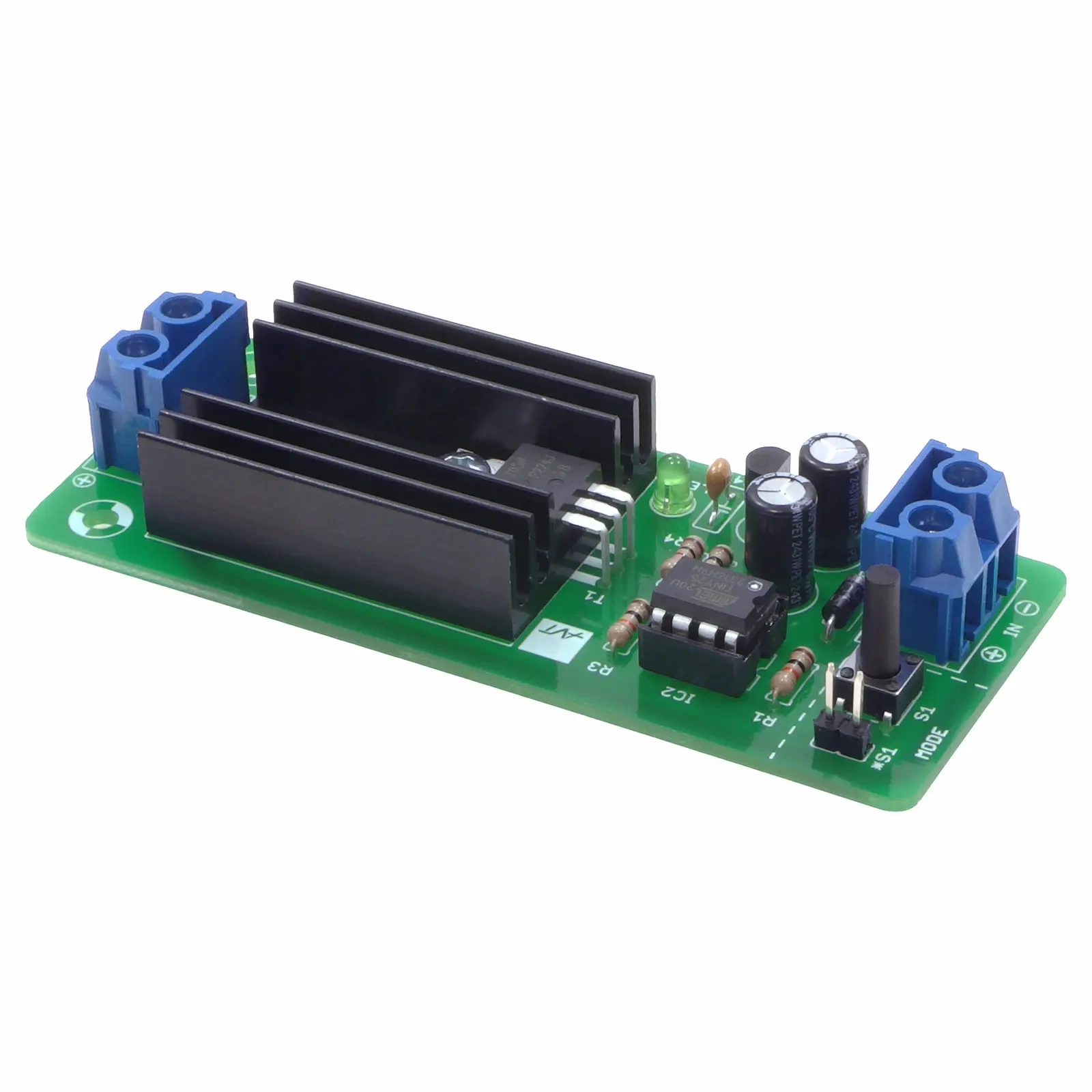

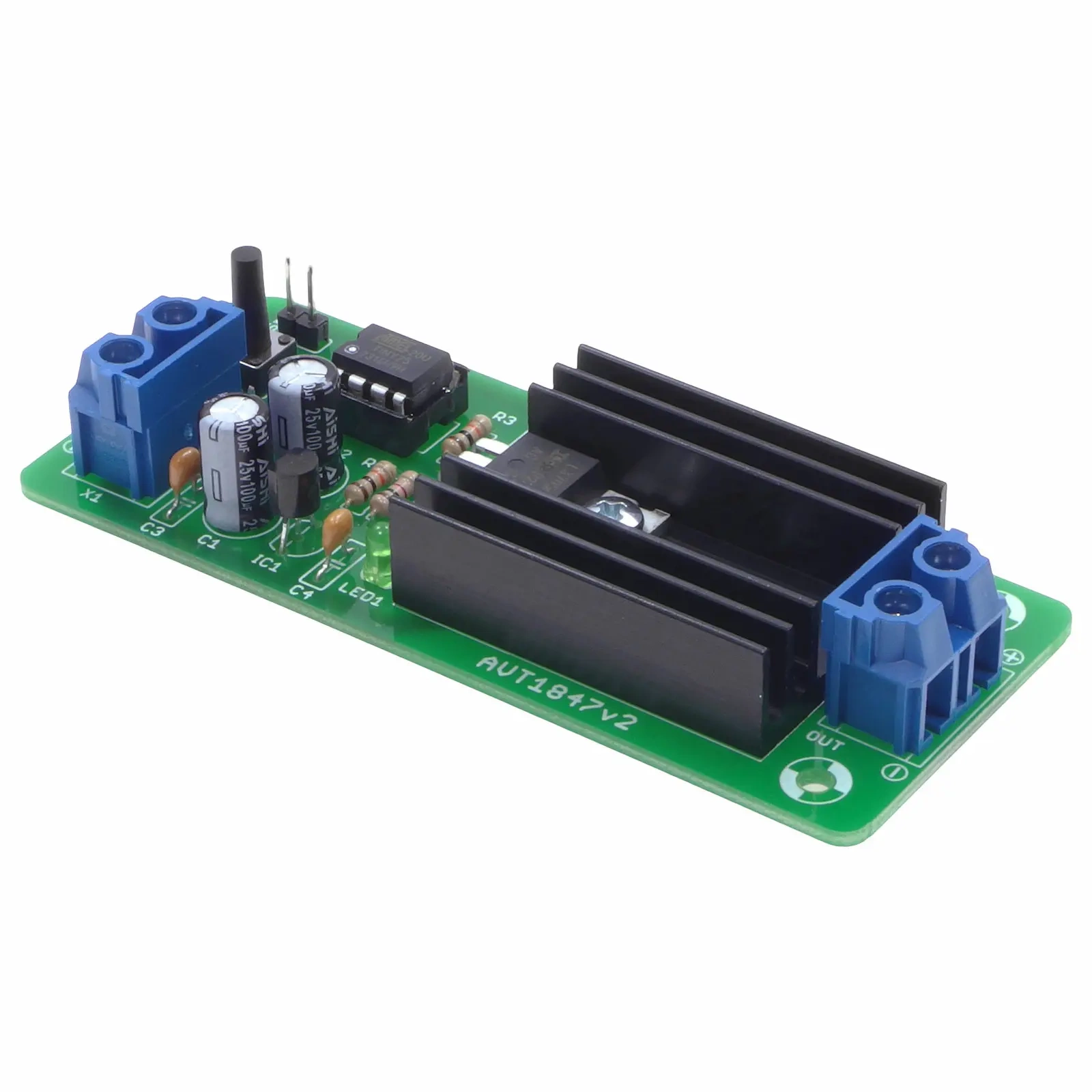

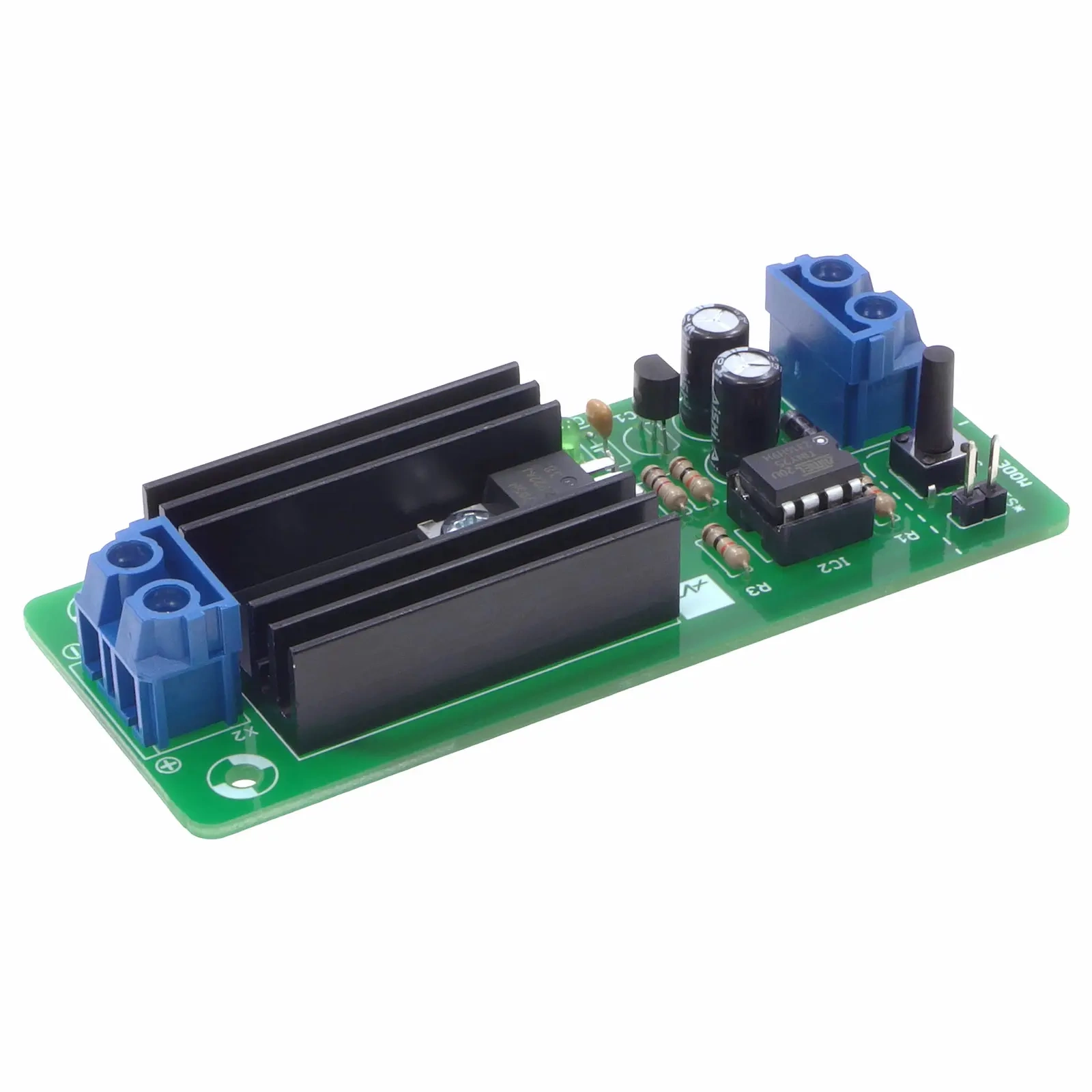

Zdjęcie zlutowanego zestawu

×
