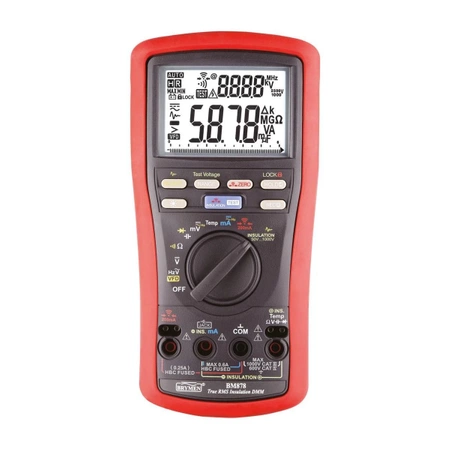

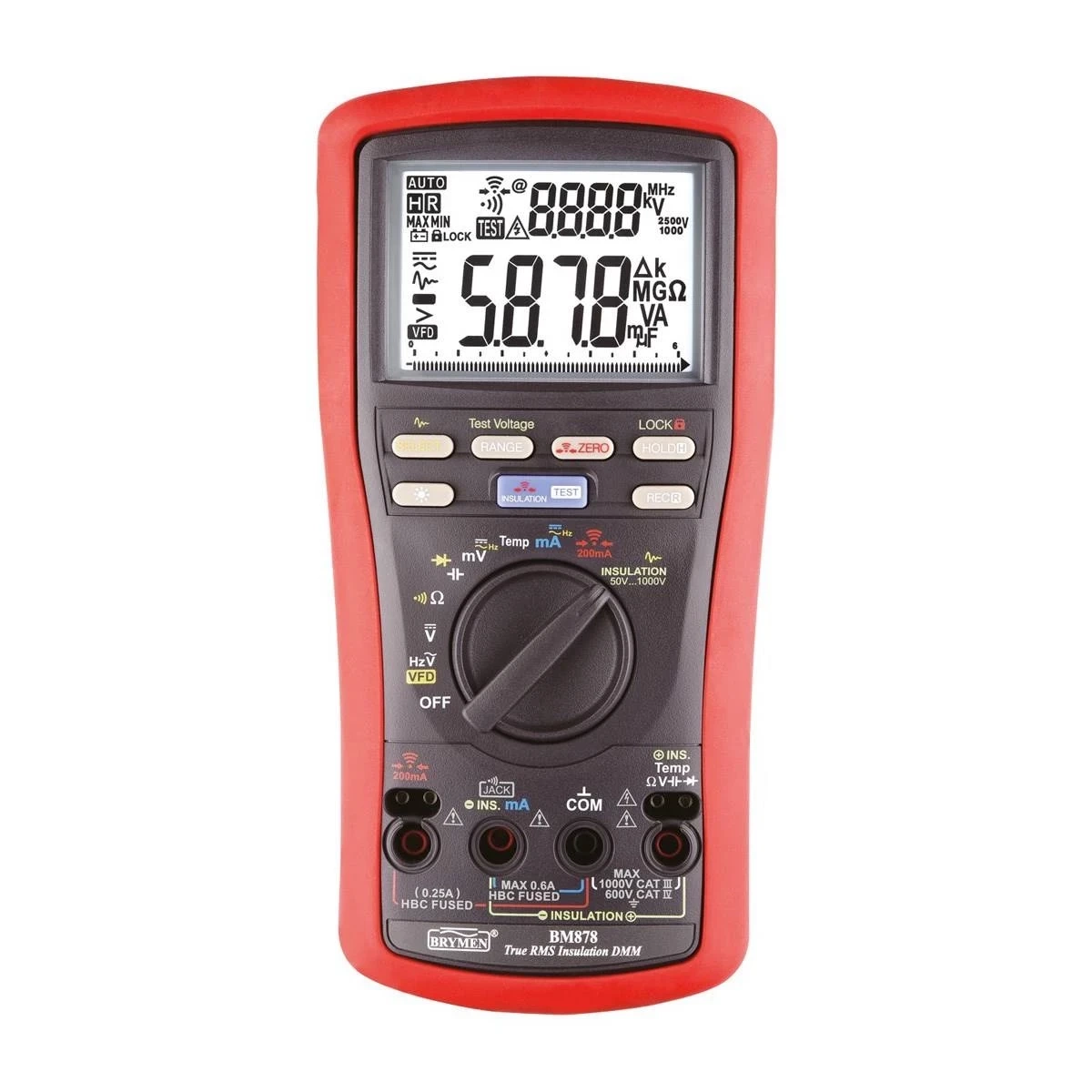

Miernik izolacji i multimetr w jednej obudowie, do pomiarów odbiorczych i okresowych

BM878 wykonuje dwa pomiary wymagane przy sprawdzaniu instalacji i urządzeń. Pierwszy to rezystancja izolacji napięciem probierczym 50, 100, 250, 500 albo 1000 V, z zakresem sięgającym 25 GΩ. Drugi to ciągłość połączeń ochronnych i wyrównawczych prądem powyżej 200 mA, czyli takim, jaki dla tego pomiaru przewiduje norma. Oba pomiary spełniają odpowiednie części normy EN 61557 w zakresie wymagań CE.

Reszta przyrządu to pełnoprawny multimetr: napięcie stałe i przemienne do 1000 V z pomiarem True RMS, prąd do 600 mA, rezystancja do 60 MΩ, pojemność do 30 mF, temperatura sondą typu K, częstotliwość oraz filtr VFD do pomiarów przy przemiennikach. Dzięki temu jeden przyrząd obsługuje zarówno pomiar odbiorczy, jak i zwykłą diagnostykę. W zestawie znajduje się sonda zdalna z przyciskiem wyzwalania, dzięki której pomiar uruchamia się z ręki trzymającej sondę. Konstrukcja odpowiada wymaganiom przyrządu profesjonalnego: kategoria pomiarowa CAT III 1000 V i CAT IV 600 V, odporność na udar 8 kV, obudowa w klasie IP40 i zalecany roczny odstęp między wzorcowaniami.

Zastosowania

• pomiar rezystancji izolacji przewodów, kabli i uzwojeń przy pomiarach odbiorczych i okresowych
• sprawdzanie ciągłości połączeń ochronnych i połączeń wyrównawczych prądem zgodnym z normą
• ocena stanu izolacji silników, transformatorów i urządzeń po naprawie
• pomiary izolacji obwodów niskonapięciowych i sterowania, przy obniżonym napięciu probierczym
• diagnostyka instalacji elektrycznych do 1000 V bez sięgania po drugi przyrząd
• pomiar napięcia i częstotliwości na wyjściu przemiennika częstotliwości
• pomiar prądu pętli sygnałowej i prądu sterowania w zakresach miliamperowych
• pomiar temperatury sondą termoparową typu K
• sprawdzanie kondensatorów o pojemności do 30 mF
• rejestrowanie wartości największej i najmniejszej podczas dłuższej obserwacji

Specyfikacja techniczna

Rezystancja izolacji

• napięcia probiercze: 50, 100, 250, 500 i 1000 V, wybierane przyciskiem
• napięcie rzeczywiste na wyjściu: 100 do 120% wartości nastawionej
• prąd probierczy: 1 mA przy rezystancji odpowiadającej wybranemu napięciu
• maksymalne wskazanie zależne od napięcia: 55 MΩ dla 50 V, 110 MΩ dla 100 V, 275 MΩ dla 250 V, 550 MΩ dla 500 V i 25 GΩ dla 1000 V
• dokładność: 1,5% + 5 cyfr na zakresach do 550 MΩ, 2,0% + 5 cyfr na zakresie 3000 MΩ i 10% + 5 cyfr na zakresie 25 GΩ
• zakres pomiarowy według EN 61557-2: 0,020 MΩ do 25,0 GΩ przy niepewności roboczej do 30%
• blokada pomiaru przy napięciu na zaciskach powyżej 30 V, z sygnałem dźwiękowym i wyświetleniem wykrytego napięcia
• ciągły podgląd napięcia na zaciskach na pomocniczym polu wyświetlacza
• samoczynne rozładowanie obwodu po zakończeniu pomiaru
• tryb uśredniania: średnia bieżąca z ośmiu ostatnich odczytów różniących się o mniej niż 300 cyfr

Ciągłość połączeń ochronnych

• zakresy: 2,000 Ω prądem powyżej 200 mA oraz 20,00 Ω prądem powyżej 90 mA
• dokładność: 1,5% + 3 cyfry
• zakres pomiarowy według EN 61557-4: 0,015 do 2,199 Ω oraz 0,15 do 21,99 Ω przy niepewności roboczej do 30%
• napięcie rozwarcia: powyżej 4 V
• blokada pomiaru przy napięciu na zaciskach powyżej 2 V
• funkcja ZERO odejmująca rezystancję przewodów pomiarowych na zakresie 2 Ω
• sygnał dźwiękowy przy wskazaniu poniżej 2 Ω
• maksymalne napięcie znamionowe badanej instalacji: 830 V międzyfazowo

Napięcie i częstotliwość

• zakresy DCV: 6,000 V, 60,00 V, 600,0 V i 1000 V, dokładność 0,2% + 3 cyfry do zakresu 600 V
• zakresy ACV: te same wartości, dokładność 1% + 3 cyfry przy 50/60 Hz
• zakresy DCmV: 60,00 mV i 600,0 mV, dokładność 0,1% + 3 cyfry na zakresie 600 mV
• zakresy ACmV: 60,00 mV i 600,0 mV, dokładność 1% + 3 cyfry przy 50/60 Hz
• funkcja VFD z filtrem: zakres 600,0 V, dokładność 2% + 5 cyfr w paśmie 45 do 200 Hz
• impedancja wejściowa: 10 MΩ, 110 pF
• pomiar częstotliwości: 10 Hz do 100 kHz na zakresie 600 mV, do 20 kHz na zakresach 6 V i 60 V oraz do 3 kHz na wyższych
• dokładność pomiaru częstotliwości: 0,02% + 4 cyfry

Prąd, rezystancja, dioda, pojemność i temperatura

• zakresy prądu: 60,00 mA i 600,0 mA, dokładność 0,5% + 3 cyfry dla prądu stałego i 1,5% + 3 cyfry dla przemiennego
• spadek napięcia na wejściu prądowym: 3,0 mV/mA
• zakresy rezystancji: 600,0 Ω, 6 kΩ, 60 kΩ, 600 kΩ, 6 MΩ i 60 MΩ, dokładność 0,9% + 2 cyfry na zakresach od 6 kΩ do 600 kΩ
• test ciągłości obwodu: próg zadziałania 20 do 200 Ω, czas reakcji poniżej 30 ms
• test diod: zakres 2,000 V, dokładność 1,5% + 4 cyfry, prąd testowy 0,5 mA, napięcie rozwarcia poniżej 2,8 V
• zakresy pojemności: 3 µF, 30 µF, 300 µF, 3000 µF i 30 mF, bez wskazań poniżej 200 nF
• temperatura z sondą typu K: -50,0 do 537,0°C oraz -58,0 do 999,0°F

Funkcje pomocnicze

• Lock-Test: pomiar ciągły izolacji albo ciągłości bez przytrzymywania przycisku
• sonda zdalna z własnym przyciskiem wyzwalania, działającym tak samo jak przycisk na mierniku
• rejestracja MAX i MIN z odczytem bieżącym, niedostępna w funkcjach izolacji i ciągłości ochronnej
• zatrzymanie wskazania HOLD, również niedostępne w tych dwóch funkcjach
• wybór zakresu automatyczny lub ręczny w funkcjach napięcia, prądu i rezystancji
• podświetlenie wyświetlacza, gaszone samoczynnie po ok. 37 s
• ostrzeżenie Beep-Jack o niewłaściwym podłączeniu sondy do gniazda prądowego
• możliwość wyłączenia sygnalizacji dźwiękowej oraz automatycznego wyłączania przy starcie miernika

Wyświetlacz i zasilanie

• podwójny wyświetlacz LCD 6000 wskazań (3 5/6 cyfry) z podświetleniem
• bargraf analogowy: 61 segmentów, odświeżanie do 40 razy na sekundę
• odświeżanie odczytu: 5 razy na sekundę
• pomiar wartości skutecznej: True RMS dla przebiegów przemiennych
• współczynnik szczytu: 1,70:1 przy pełnej skali i 3,4:1 przy połowie skali
• zasilanie: 4 baterie alkaliczne AA (IEC LR6) 1,5 V
• wydajność na komplecie nowych baterii: co najmniej 950 pomiarów izolacji napięciem 1000 V oraz co najmniej 3000 pomiarów ciągłości, przy cyklu 5 s pomiaru na 25 s przerwy
• pobór prądu przy pomiarze izolacji napięciem 1000 V: 440 mA, przy pomiarze ciągłości do 220 mA
• sygnalizacja rozładowania baterii: poniżej ok. 4,6 V
• automatyczne wyłączanie po ok. 20 minutach bezczynności

Dane ogólne

• kategoria pomiarowa: CAT III 1000 V i CAT IV 600 V na wszystkich gniazdach, izolacja podwójna
• odporność na przepięcia: 8 kV udarem 1,2/50 µs
• stopień ochrony obudowy: IP40
• zabezpieczenie toru izolacji i prądowego: bezpiecznik 0,4 A / 1000 V o wymiarach 6 × 32 mm
• zabezpieczenie toru ciągłości ochronnej: bezpiecznik 0,25 A / 1000 V o wymiarach 6 × 32 mm
• zabezpieczenie wejść napięciowych: 1100 V, pozostałe funkcje 1000 V
• temperatura pracy: -10 do 40°C, wilgotność do 90% do 28°C
• wysokość pracy: do 2000 m n.p.m., stopień zanieczyszczenia 2
• wymiary z kaburą: 208 × 103 × 64,5 mm, masa z kaburą 635 g
• zgodność: IEC/UL/EN 61010-1, 61010-2-030, 61010-2-033 i 61010-031 oraz odpowiednie części EN 61557 w zakresie wymagań CE

W zestawie

• miernik Brymen BM878 (BM-878) w kaburze ochronnej
• para przewodów pomiarowych z sondami
• para zacisków krokodylkowych
• sonda zdalna BRP21S2-C z przyciskiem wyzwalania pomiaru
• sonda termoparowa typu K z wtykami bananowymi Bkp60
• instrukcja obsługi

Napięcie probiercze a wynik pomiaru izolacji

Pomiar rezystancji izolacji polega na przyłożeniu do badanego obiektu napięcia stałego i zmierzeniu prądu, który przez izolację przepływa. Wybór napięcia probierczego nie jest więc dowolny: powinien odpowiadać napięciu pracy badanego obwodu. Zbyt niskie nie ujawni osłabienia izolacji, a zbyt wysokie może uszkodzić urządzenia przyłączone do obwodu, na przykład elektronikę sterującą.

Napięcie decyduje też o tym, jak wysoką rezystancję miernik jest w stanie pokazać, bo przy stałym prądzie pomiarowym wyższe napięcie pozwala zmierzyć większą rezystancję. W BM878 maksymalne wskazanie rośnie od 55 MΩ przy 50 V, przez 110 MΩ przy 100 V, 275 MΩ przy 250 V i 550 MΩ przy 500 V, aż do 25 GΩ przy 1000 V. Wynik przekraczający tę granicę pokazywany jest ze znakiem większości. Rzeczywiste napięcie na zaciskach wynosi od 100 do 120% wartości nastawionej, a jego bieżącą wartość widać na pomocniczym polu wyświetlacza.

Ze względów bezpieczeństwa miernik nie wykona pomiaru na obwodzie pod napięciem. Wykrycie na zaciskach więcej niż 30 V blokuje test izolacji i zamiast niego pokazuje zmierzone napięcie wraz z potrójnym sygnałem dźwiękowym. Przy pomiarze ciągłości ochronnej próg jest znacznie niższy i wynosi 2 V. Producent zaznacza wprost, że oba pomiary wykonuje się wyłącznie na obwodach odłączonych od zasilania, a wcześniejsze sprawdzenie braku napięcia funkcją woltomierza jest częścią procedury. Na wynik wpływają również obwody przyłączone równolegle do badanego, więc odłączenie odbiorników jest częścią przygotowania pomiaru.

Najczęstsze pytania o Brymen BM878

Czym pomiar ciągłości ochronnej różni się od zwykłego testu ciągłości?

Wielkością prądu i przeznaczeniem. Zwykły test ciągłości sprawdza jedynie, czy obwód jest zamknięty, i płynie w nim prąd rzędu miliamperów. Pomiar ciągłości połączeń ochronnych wykorzystuje prąd powyżej 200 mA na zakresie 2 Ω, ponieważ dopiero taki prąd ujawnia połączenia o pozornie poprawnej ciągłości, ale zbyt dużej rezystancji przejścia. Wynik podawany jest liczbowo, w omach, z rozdzielczością potrzebną do oceny połączeń ochronnych i wyrównawczych.

Dlaczego miernik odmawia wykonania pomiaru?

To zabezpieczenie przed pomiarem na obwodzie pod napięciem. Przed rozpoczęciem testu przyrząd sprawdza napięcie na zaciskach i blokuje pomiar, jeśli przekracza ono 30 V przy pomiarze izolacji albo 2 V przy pomiarze ciągłości ochronnej, sygnalizując to dźwiękiem i komunikatem. Osobny komunikat pojawia się przy przepalonym bezpieczniku toru ciągłości, który producent zaleca sprawdzać przed każdą serią pomiarów.

Do czego służy sonda zdalna i tryb Lock-Test?

Sonda zdalna ma własny przycisk wyzwalania, działający identycznie jak przycisk na obudowie, więc pomiar uruchamia się tą samą ręką, która trzyma sondę, bez sięgania do miernika leżącego w rozdzielnicy. Tryb Lock-Test podtrzymuje pomiar bez trzymania przycisku i przydaje się przy dłuższych obserwacjach, na przykład gdy wskazanie rezystancji izolacji ustala się stopniowo.

Czy BM878 wyznacza współczynniki PI i DAR?

Nie. Automatyczne wyznaczanie współczynnika polaryzacji i współczynnika absorpcji dielektrycznej oraz porównywanie wyniku z zadanym progiem to funkcje pozostałych modeli tej serii, uboższych za to o funkcje multimetru. BM878 ma natomiast tryb Lock-Test, więc pomiar można prowadzić w sposób ciągły i odczytać wartości po zadanym czasie samodzielnie.

Na ile pomiarów wystarczy komplet baterii?

Producent podaje co najmniej 950 pomiarów izolacji napięciem 1000 V przy rezystancji 1 MΩ oraz co najmniej 3000 pomiarów ciągłości przy rezystancji 1 Ω, w obu przypadkach przy cyklu 5 sekund pomiaru na 25 sekund przerwy i nowych bateriach alkalicznych. Pobór jest znaczny, bo sam pomiar izolacji napięciem 1000 V wymaga 440 mA, dlatego przed dniem pomiarów odbiorczych warto założyć świeży komplet.

Czym miernik profesjonalny różni się od sprzętu hobbystycznego?

Przy przyrządzie do pomiarów odbiorczych decyduje zgodność z normą przedmiotową. BM878 spełnia odpowiednie części EN 61557, w tym część drugą dla rezystancji izolacji i czwartą dla ciągłości połączeń ochronnych, a producent podaje zakresy pomiarowe z niepewnością roboczą wymaganą przez tę normę. Do tego dochodzi kategoria CAT III 1000 V i CAT IV 600 V na wszystkich gniazdach, odporność na udar 8 kV oraz dokładność deklarowana na rok od wzorcowania.
