Przełącznik dotykowy START/STOP 9-12V z sygnalizacją LED - zlutowany KIT AVT 725
- Magiczny przełącznik dotykowy START/STOP zmienia stan po dotknięciu sensora i może sterować dodatkowym elementem wykonawczym. AVT725 C to zlutowany układ do podłączenia zasilania 9–12 V DC, sensorów lub przycisków oraz integracji w obudowie.
Dotykowy przełącznik bistabilny - zlutowany układ AVT725
Zlutowany układ przełącznika START/STOP do sterowania dotykiem, przyciskiem albo sensorem zbliżeniowym.

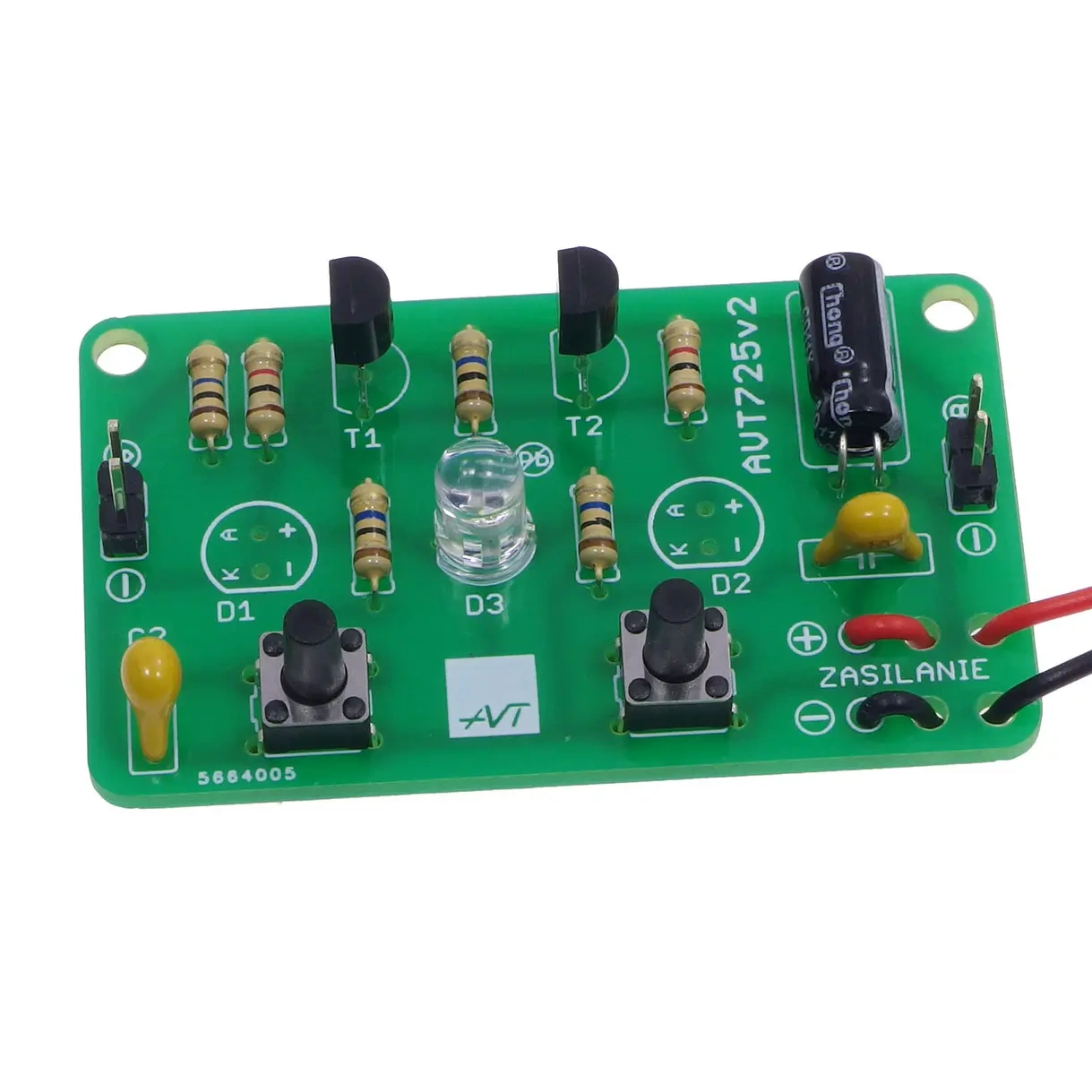

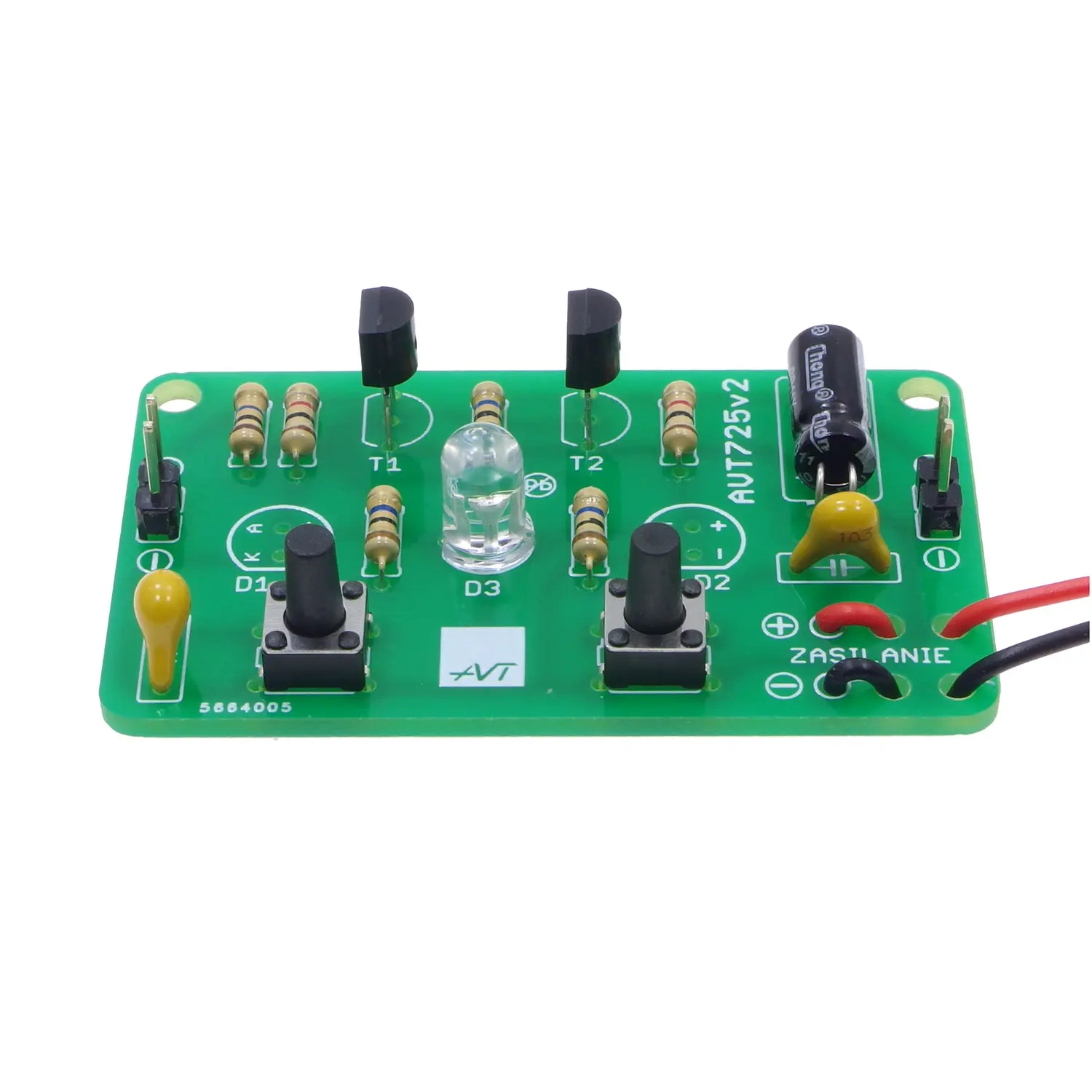

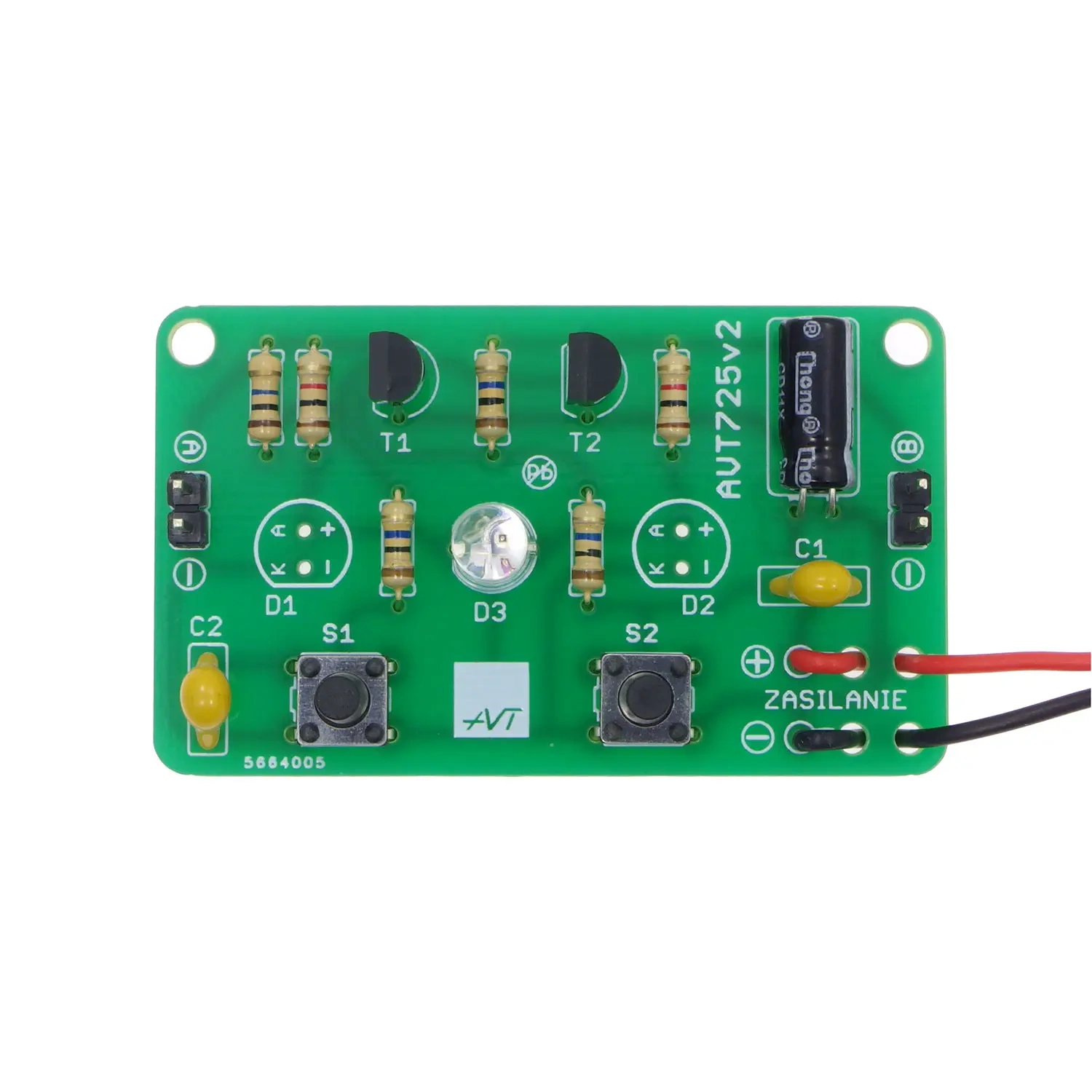

Zlutowany przełącznik dotykowy z sygnalizacją stanu
AVT725 jest bistabilnym przełącznikiem dotykowym. Jeden sensor ustawia stan odpowiadający czerwonej diodzie LED, a drugi przywraca stan zielonej diody LED.
Po włączeniu zasilania układ automatycznie przyjmuje ustalony stan spoczynkowy. Do punktów A/B można dołączyć dodatkowy układ wykonawczy dobrany do obciążenia. Wersja C zawiera zlutowany przełącznik przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Karta techniczna
AVT725
Zlutowany przełącznik dotykowy START/STOP z przerzutnikiem bistabilnym na tranzystorach Darlingtona i sygnalizacją dwukolorową LED.
| Kod projektu | AVT725 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przełącznik dotykowy START/STOP |
| Zasada działania | przerzutnik bistabilny na tranzystorach Darlingtona |
| Sterowanie | dwa sensory dotykowe z drutu albo dwa przyciski |
| Stan po włączeniu | ustalony stan spoczynkowy |
| Sygnalizacja | dwukolorowa dioda LED albo dwie pojedyncze diody LED |
| Wyjścia pomocnicze | punkty A i B dla zewnętrznego elementu wykonawczego |
| Zasilanie | 9–12 V DC |
| Wymiary płytki PCB | 53×32 mm |
Wersja
AVT725 C – zlutowany układ. Wersja zawiera zmontowany przełącznik dotykowy START/STOP przeznaczony do poprawnego podłączenia, zabezpieczenia i integracji w urządzeniu lub obudowie.
Notes

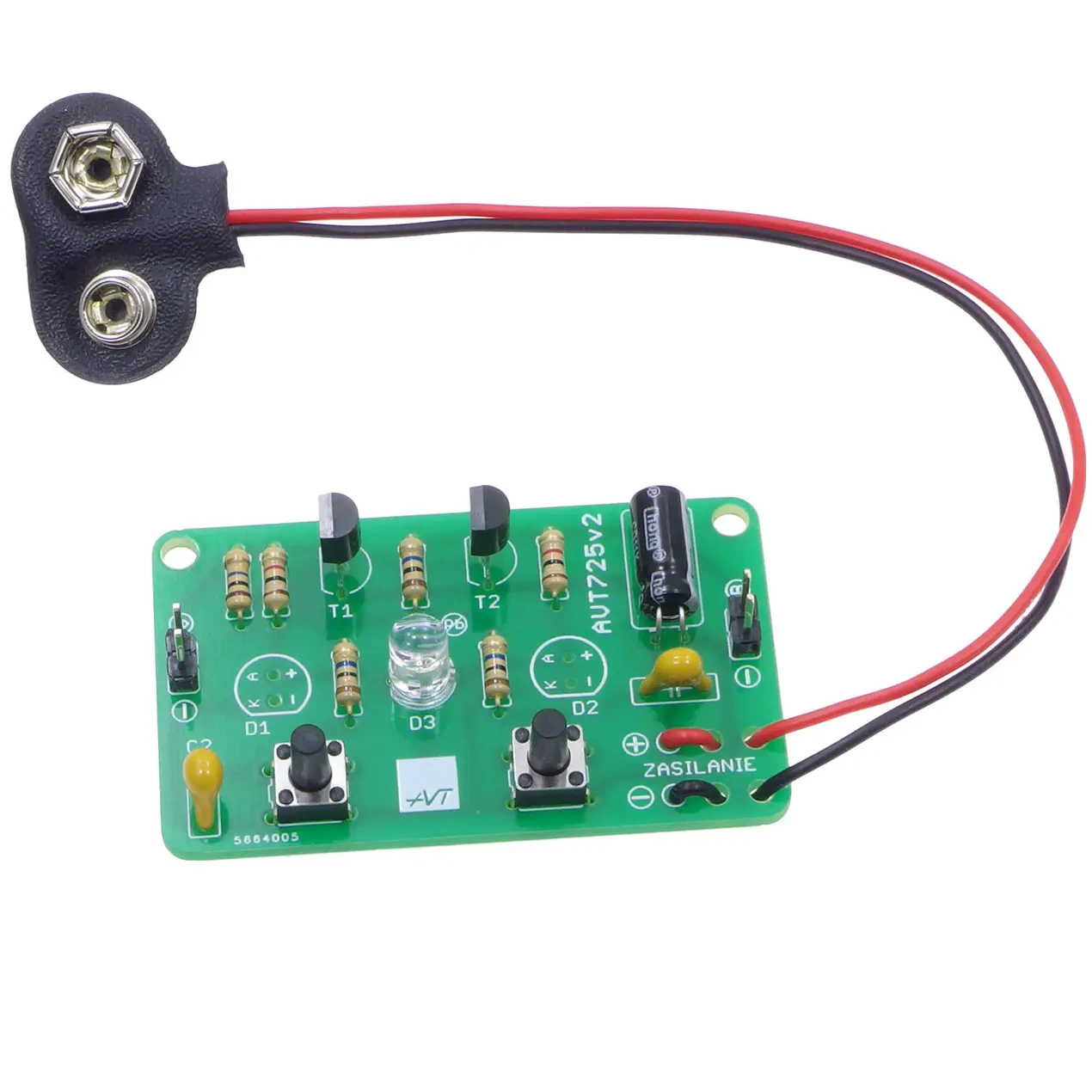

AVT725 C wymaga zasilania 9–12 V DC oraz poprawnego doprowadzenia sensorów, przycisków lub wyprowadzeń dotykowych do miejsca obsługi.
Do punktów A/B można podłączyć zewnętrzny element wykonawczy, ale jego typ, zasilanie i zabezpieczenie trzeba dobrać do konkretnego odbiornika.
Montaż w obudowie powinien zapewnić izolację płytki, dostęp do pól dotykowych i ochronę przed przypadkowym zwarciem przewodów.
Uwaga: AVT725 C nie jest samodzielnym gotowym sterownikiem odbiorników. To zlutowany układ przełącznika do integracji z zasilaniem, obudową i ewentualnym stopniem wykonawczym. Obwody 230 V i większe obciążenia wymagają osobnego, bezpiecznego układu wykonawczego, izolacji, bezpiecznika i montażu przez osobę z odpowiednimi kwalifikacjami.
Najczęściej zadawane pytania
AVT725 C to zlutowany przełącznik dotykowy START/STOP. Wymaga podłączenia zasilania 9–12 V DC oraz integracji w obudowie lub urządzeniu.
Do dotykowego przełączania stanu w niskonapięciowym układzie sterującym, stanowisku testowym albo aplikacji demonstracyjnej.
Nie. Wersja C jest zlutowanym układem elektronicznym do poprawnego podłączenia, zabezpieczenia i montażu w docelowej aplikacji.
Nie. Przełączanie realizuje prosty przerzutnik bistabilny na tranzystorach Darlingtona.
Tak, do punktów A/B można dołączyć przekaźnik lub inny element wykonawczy, ale musi być dobrany do napięcia, prądu i rodzaju sterowanego odbiornika.
