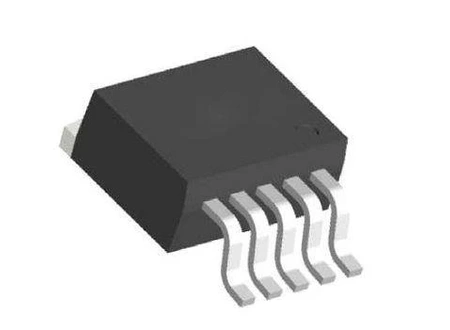

Przetwornica obniżająca 3A z kluczem w układzie, obudowa TO-263

Stabilizator liniowy zamienia różnicę napięć na ciepło, więc przy dużej różnicy i sporym prądzie wymaga radiatora i marnuje energię. Przetwornica impulsowa kluczuje dławik i przenosi energię porcjami, dzięki czemu sprawność przewyższa rozwiązanie liniowe wielokrotnie. Do pracy potrzeba czterech elementów: dławika, diody szybkiej i kondensatorów po obu stronach. Częstotliwość 150kHz pozwala użyć wyraźnie mniejszego dławika niż w starszych układach tej rodziny pracujących na 52kHz, kosztem wyższej częstotliwości zakłóceń, które trzeba odfiltrować. Dobór dławika decyduje o powodzeniu układu: element nasycający się przy prądzie roboczym powoduje wzrost tętnień i grzanie przetwornicy mimo poprawnego napięcia na wyjściu.

Specyfikacja techniczna

• typ: przetwornica impulsowa obniżająca
• napięcie wyjściowe: stałe 5V
• prąd wyjściowy: 3A
• częstotliwość kluczowania: 150kHz
• elementy zewnętrzne: dławik, dioda, kondensatory
• obudowa: TO-263
• montaż: powierzchniowy
