Lampowy wzmacniacz słuchawkowy - PCB do projektu AVT 2978

Do pobrania:

Dokumentacja

Opis projektu:

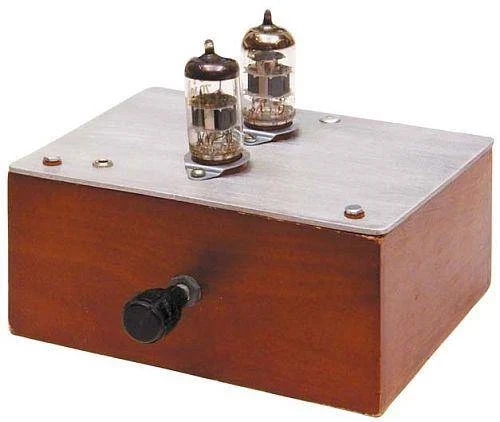

Układy lampowe niemal bezpowrotnie odeszły do lamusa. Jedynie nieliczni pamiętają lata ich świetności, głownie za sprawa schematów w czasopismach lub psujących się Rubinów. Obecnie, mimo panowania półprzewodników, wśród młodych elektroników zauważyć można rosnące zainteresowanie szklanymi ‘bańkami’. Może to za sprawą tajemniczego światełka rozgrzanej katody, może - odwrotu od bajtów, gigaherców itp. Dla tych właśnie osób przygotowany został projekt prostego wzmacniacza lampowego. Niewiele elementów, łatwość wykonania i zasilanie - wysokie napięcie uzyskiwane w przetwornicy - wszystko to przemawia za budową tego nostalgicznego urządzenia.

Wybrane parametry:

• w układzie zastosowano dwie lampy PCC88
• część sygnałowa łączona ‘w powietrzu’
• przetwornica napięcia na płytce
• płynna regulacja siły głosu
• układ z transformatorami wyjściowymi
• zasilanie 9-12 VDC
• wymiary płytki: 85x38mm

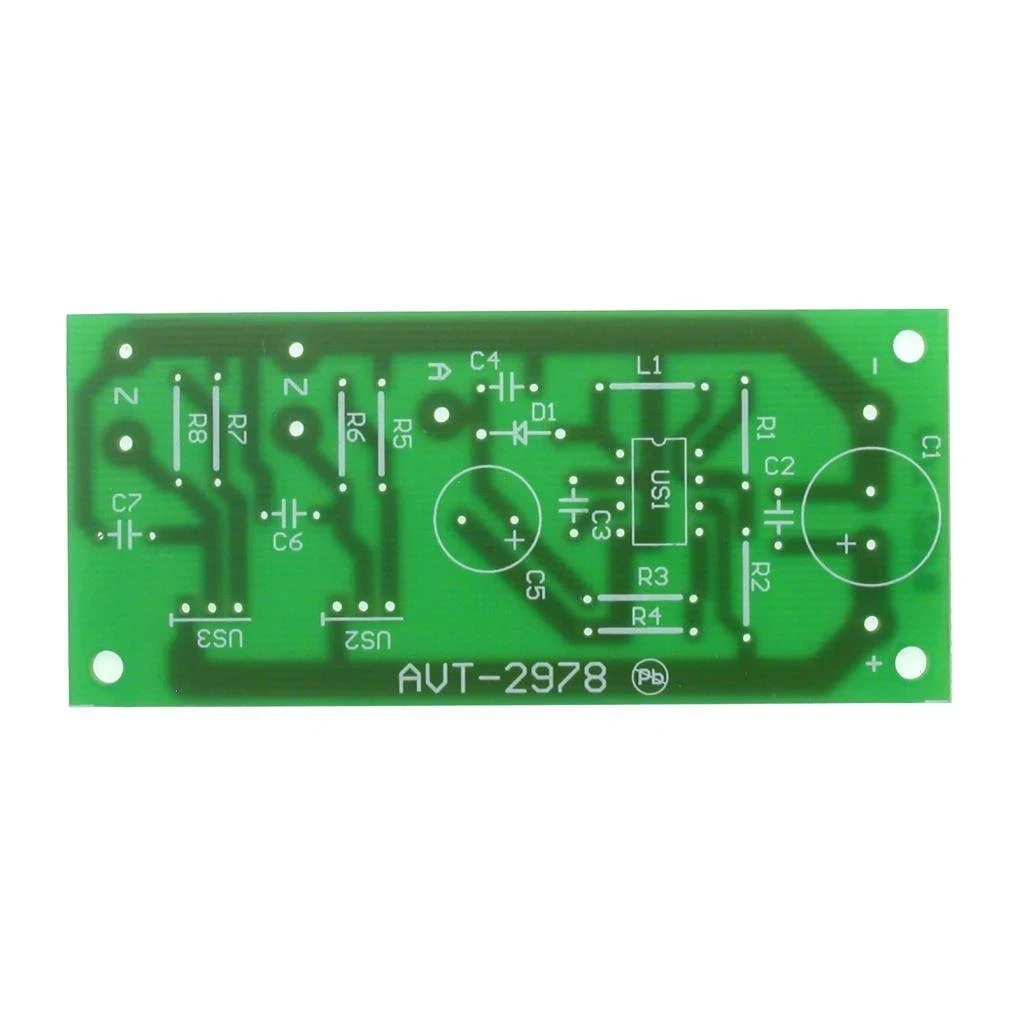

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT2978

Projekt AVT 2978 EdW 05/11
