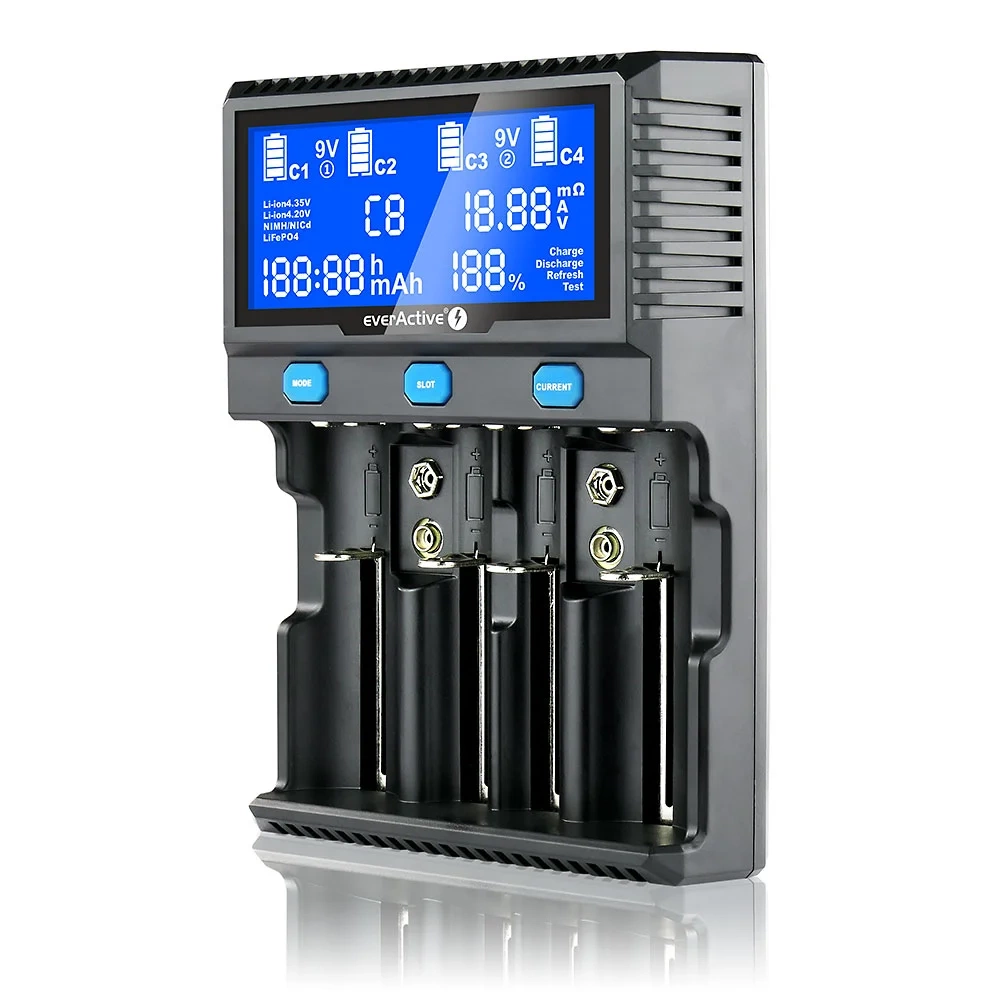

Ładowarka do akumulatorków cylindrycznych Li-ion oraz Ni-MH everActive UC-4200
Ładowarka do akumulatorków cylindrycznych Li-ion oraz Ni-MH everActive UC-4200
Parametry techniczne – everActive UC-4200
- Producent: everActive
- Model / kod producenta: UC-4200
- Typ urządzenia: Uniwersalna ładowarka procesorowa
- Obsługiwane typy akumulatorów:
- Li-ion 3,6–3,7V (zabezpieczone i niezabezpieczone)
- Li-ion 3,8–3,85V (zabezpieczone i niezabezpieczone)
- LiFePO4
- Ni-MH
- 6F22 / 9V

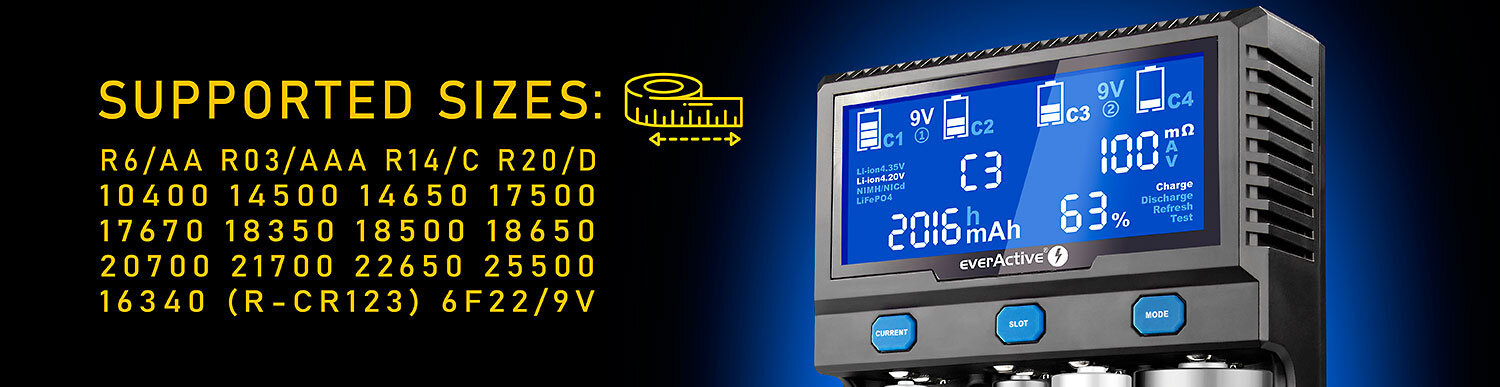

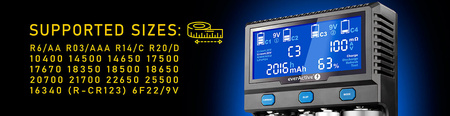

- Obsługiwane rozmiary akumulatorów:
- R6 / AA, R03 / AAA, R14 / C, R20 / D, SC
- 10440, 14500, 14650, 17500, 17670, 18350, 18500, 18650
- 20700 (także zabezpieczone), 21700 (także zabezpieczone), 22650, 25500, 26500, 26650, 32650, 33600
- 16340 / R-CR123
- 6F22 / HR22 / 9V
- Maksymalnie: 4 akumulatory cylindryczne + 2 akumulatory 9V

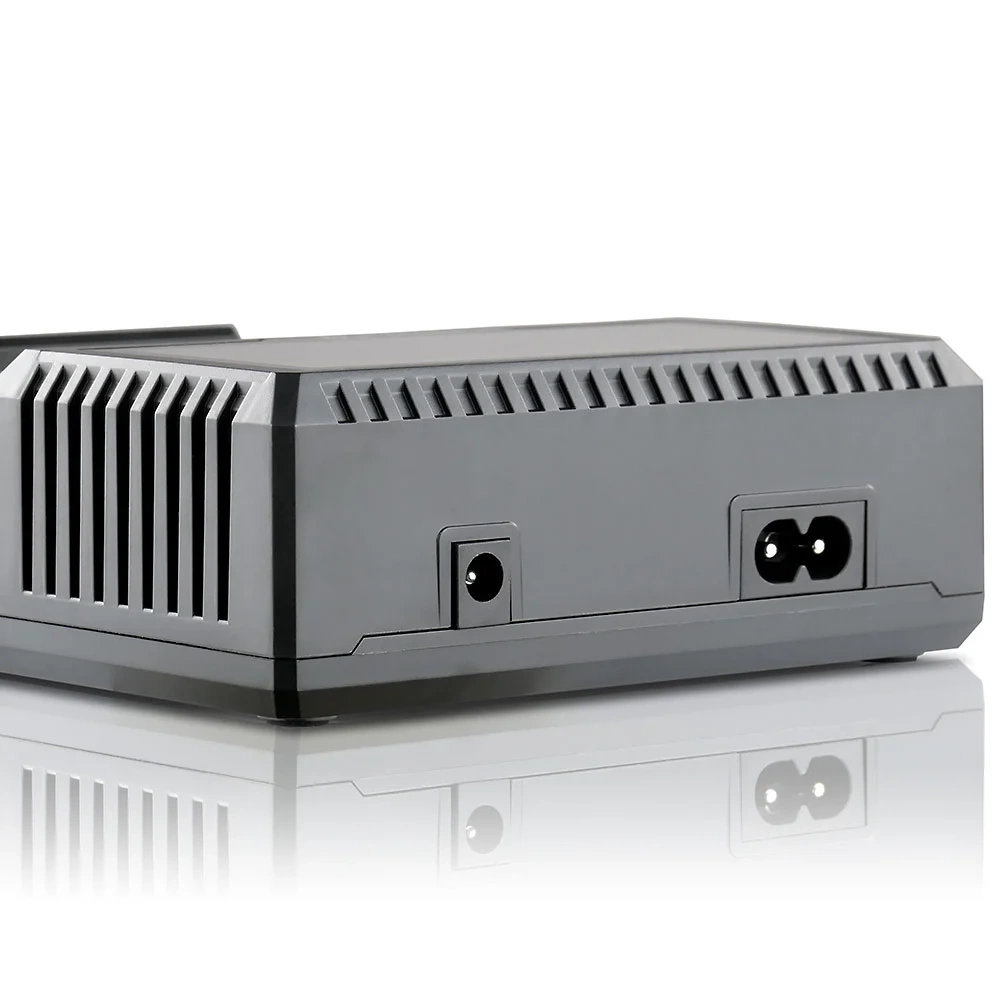

- Napięcie wejściowe:
- DC 12V / 3A
- AC 100–240V, 50–60Hz (wbudowany zasilacz sieciowy)
- Maksymalne wymiary ładowanego akumulatora: 33 × 76 mm (szer. × wys.)
- Metoda ładowania:
- Li-ion / LiFePO4: CC/CV (procesorowo sterowana)
- Ni-MH: CC z detekcją -ΔV / 0ΔV / PVD
- Tryby pracy:
- Ładowanie (Charge)
- Rozładowanie (Discharge)
- Odświeżanie / formowanie (Refresh / Cycle)
- Pomiar pojemności (Test – mAh)
- Pomiar rezystancji wewnętrznej (Quick Test – mΩ)
- Reaktywacja ogniw 0V
- Prąd ładowania (fazowy CC):
- Li-ion / LiFePO4: 200–2000 mA (na kanał; 2000 mA tylko na kanałach 1 i 4)
- Ni-MH: 200–1000 mA (na kanał)
- 9V: 60 / 120 mA
- Napięcia zakończenia ładowania:
- Li-ion: 4.2V ±0,05V
- Li-HV: 4.35V ±0,05V
- LiFePO4: 3.65V ±0,05V
- Ni-MH: ok. 1.45V–1.55V (z detekcją dV/PVD)
- Prąd zakończenia ładowania (litowe): ~100 mA
- Prąd rozładowania: 200 / 400 mA (w zależności od prądu ładowania)

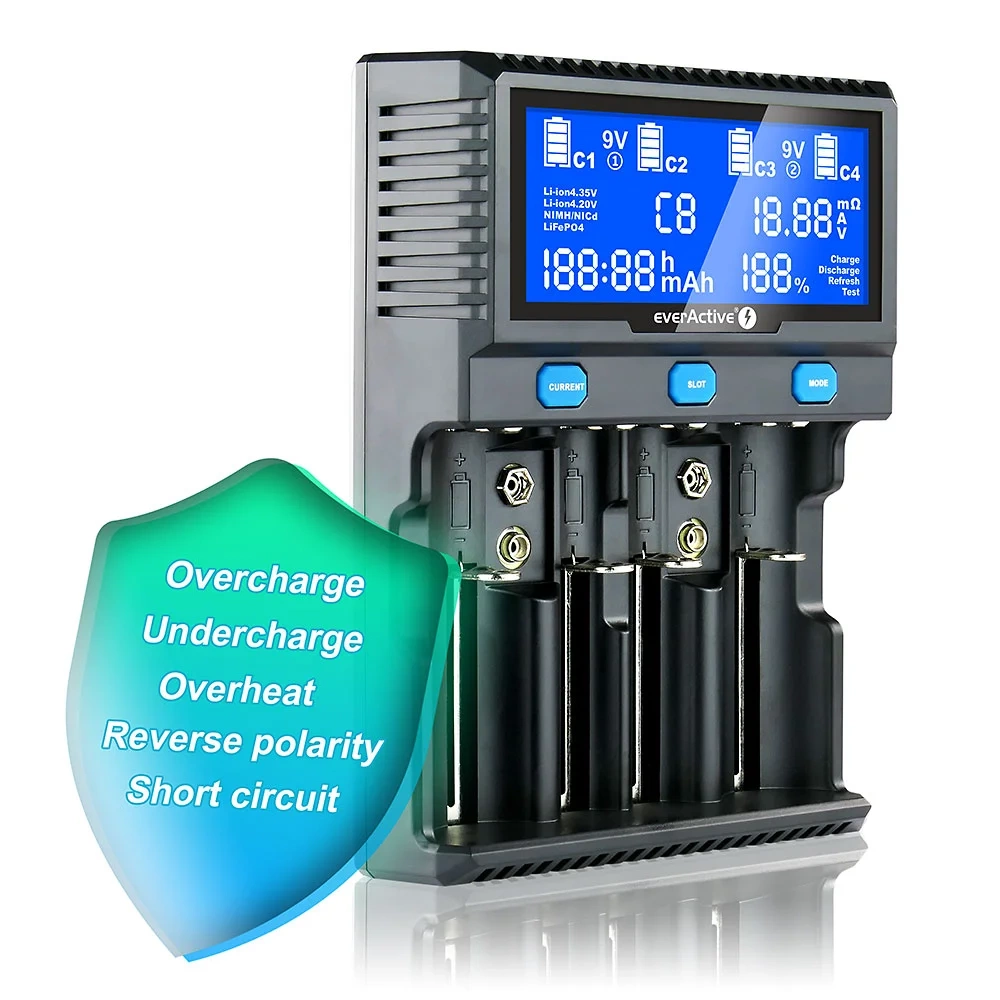

- Zabezpieczenia:
- Przed przeładowaniem
- Przed nadmiernym rozładowaniem
- Przed przeciążeniem / zwarciem
- Przed przegrzaniem (termiczne)
- Przed odwrotną polaryzacją
- Wymiary ładowarki: 167 × 122 × 44 mm
- Masa: 380 g

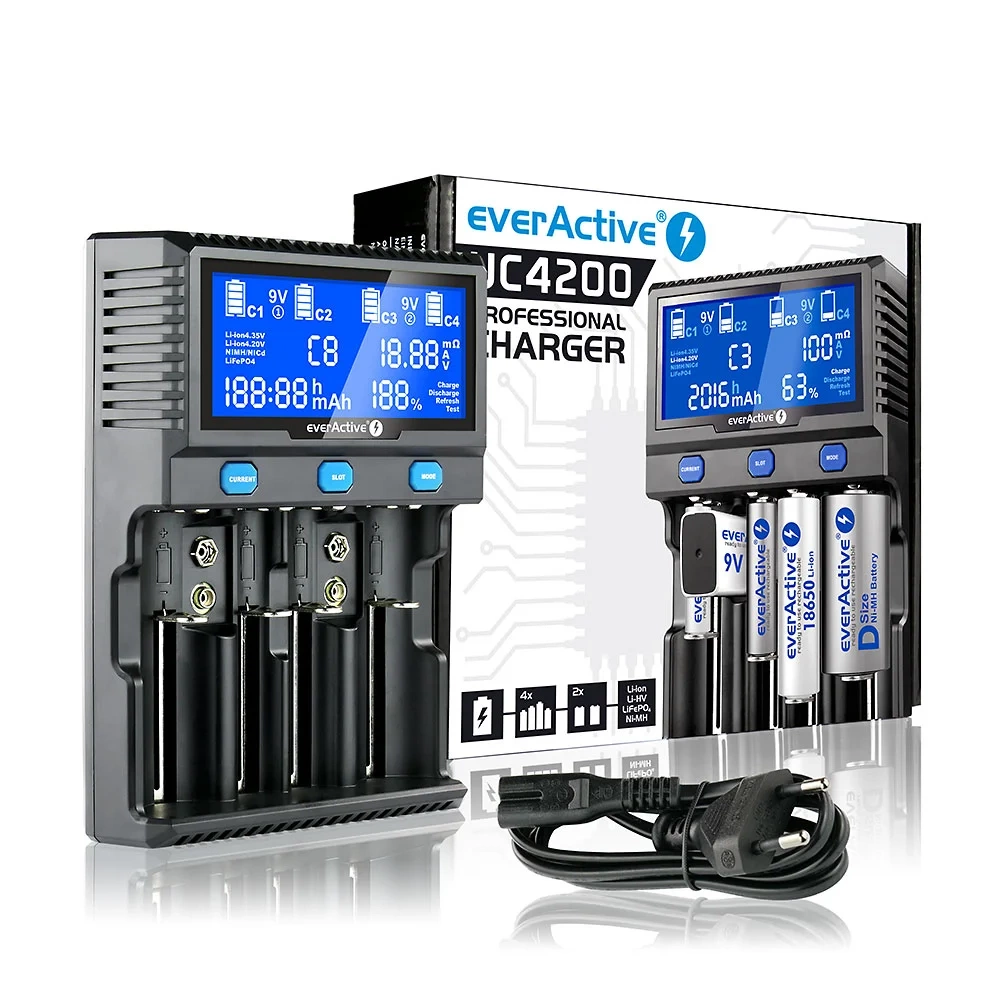

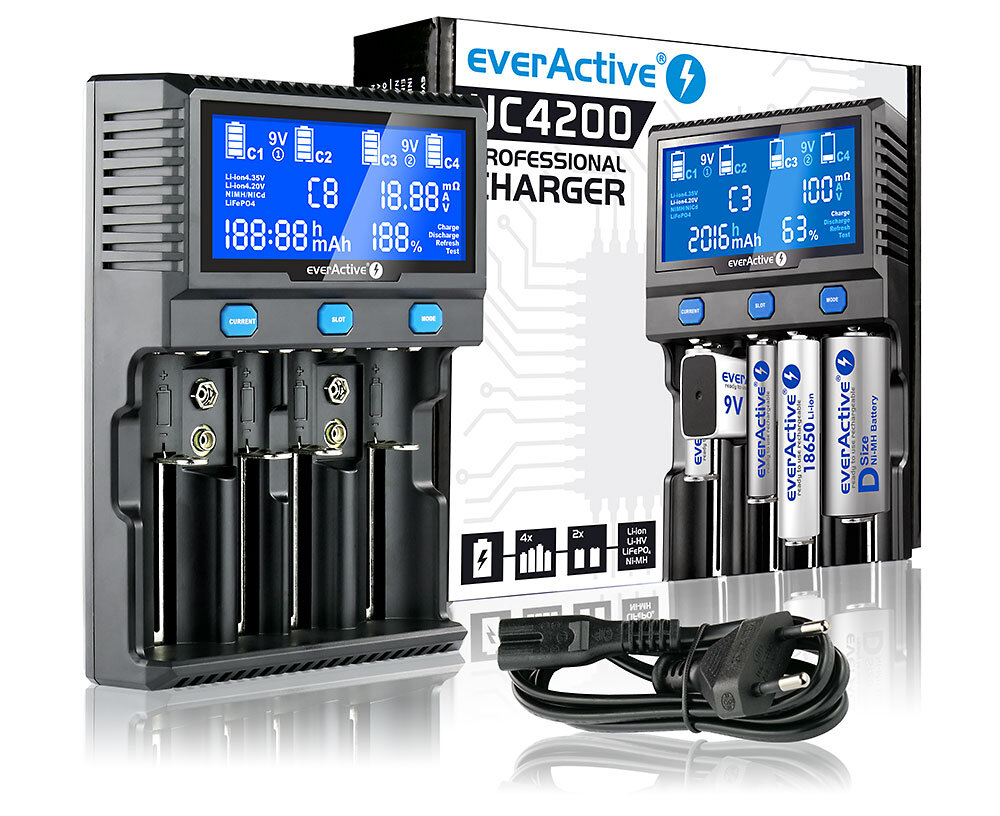

- Zawartość zestawu:
- Ładowarka UC-4200
- Kabel zasilający 1 m
- Instrukcja obsługi
- Certyfikaty / oznaczenia: CE
- Gwarancja: 24 miesiące
Akumulatory Li-ion/Li-HV oraz LiFePO4 ładowane są bardzo dokładnie metodą CC/CV z terminacją na poziomie ok. 100mA. Gwarantuje to pełne bezpieczeństwo i pełne naładowanie każdego akumulatora, nawet mocno zdegradowanego lub o niskiej pojemności.
Akumulatory Ni-MH oraz typu 9V ładowane są metodą CC (stałym prądem) z bardzo precyzyjną detekcją dV / PVD - ładowanie jest kończone dopiero po osiągnięciu maksymalnego napięcia na akumulatorze (wartość tego napięcia może być inna dla każdego akumulatora).
Oprócz tego ładowarka została wyposażona w szereg zabezpieczeń takich jak:
- przed przeładowaniem,
- przed nadmiernym rozładowaniem ogniw,
- zwarciowe / przeciążeniowe,
- termiczne,
- przed odwrotną polaryzacją ogniw.,

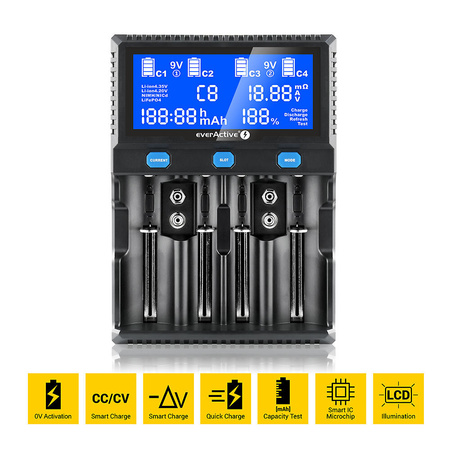

Najważniejsze cechy:
- cztery tryby pracy - ładowanie (charge), rozładowanie (discharge), odświeżanie (refresh), test pojemności (capacity test), - 3 ostatnie funkcje są dostępne tylko dla kanału 4 ładowarki
- bardzo dokładny pomiar rezystancji wewnętrznej (IR)

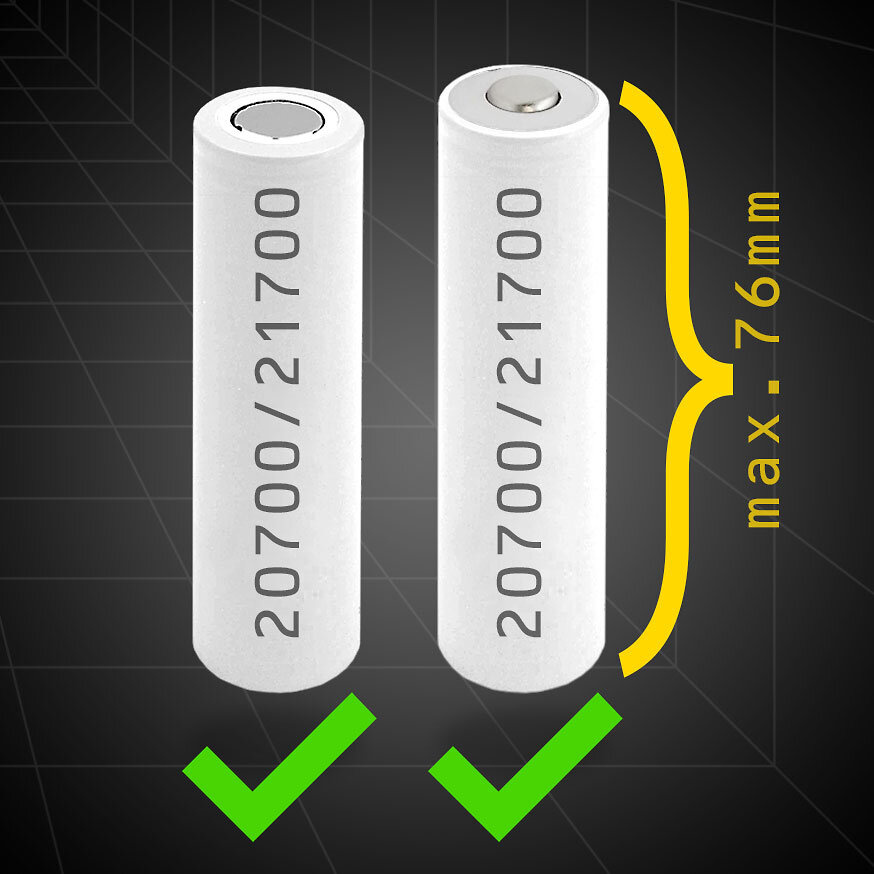

- obsługa wszystkich popularnych ogniw cylindrycznych - również tzw. FLAT TOP - z płaskim plusem oraz akumulatorów 20700/21700 z zabezpieczeniem, maksymalna długość ogniwa to aż 76mm!
- funkcja reanimacji akumulatorów 0.00V - ładowarka potrafi ożywić niemal każdy akumulator,
- sterowany mikroprocesorem inteligentny, precyzyjny proces ładowania CC/CV dla Li-ion / Li-FePO4 oraz CC z dV/PVD dla Ni-MH oraz 6F22/9V,
- obsługa ogniw zabezpieczonych (z PCB) jak i niezabezpieczonych, również z płaskim plusem Flat Top,
- regulowany prąd ładowania dla ogniw litowych: 4x 0.2A/0.5A/0.8A/1A/1.5A lub 2x 2A (tylko dla kanałów 1 i 4) , dla Ni-MH mamy do wyboru takie prądy ładowania jak: 4x 0.2A/0.5A/0.8A/1A, dla akumulatorów 6F22/9V prądy ładowania to 60mA lub 120mA,
- prądy rozładowania to 200mA / 400mA,

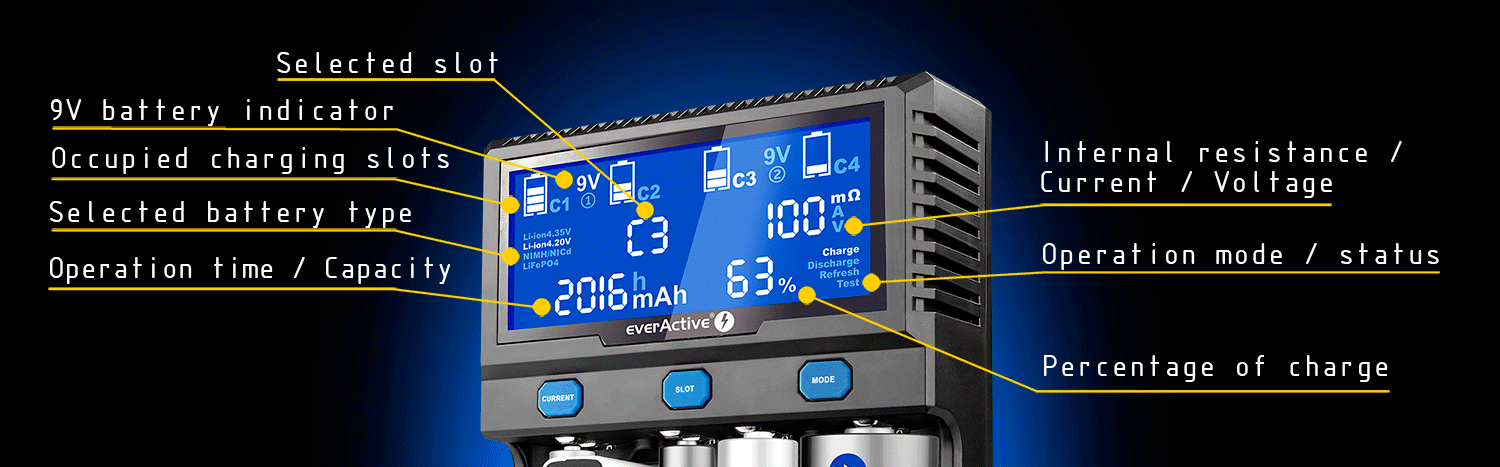

- duży czytelny wyświetlacz z podświetleniem, na bieżąco pokazuje wszystkie najważniejsze wartości,

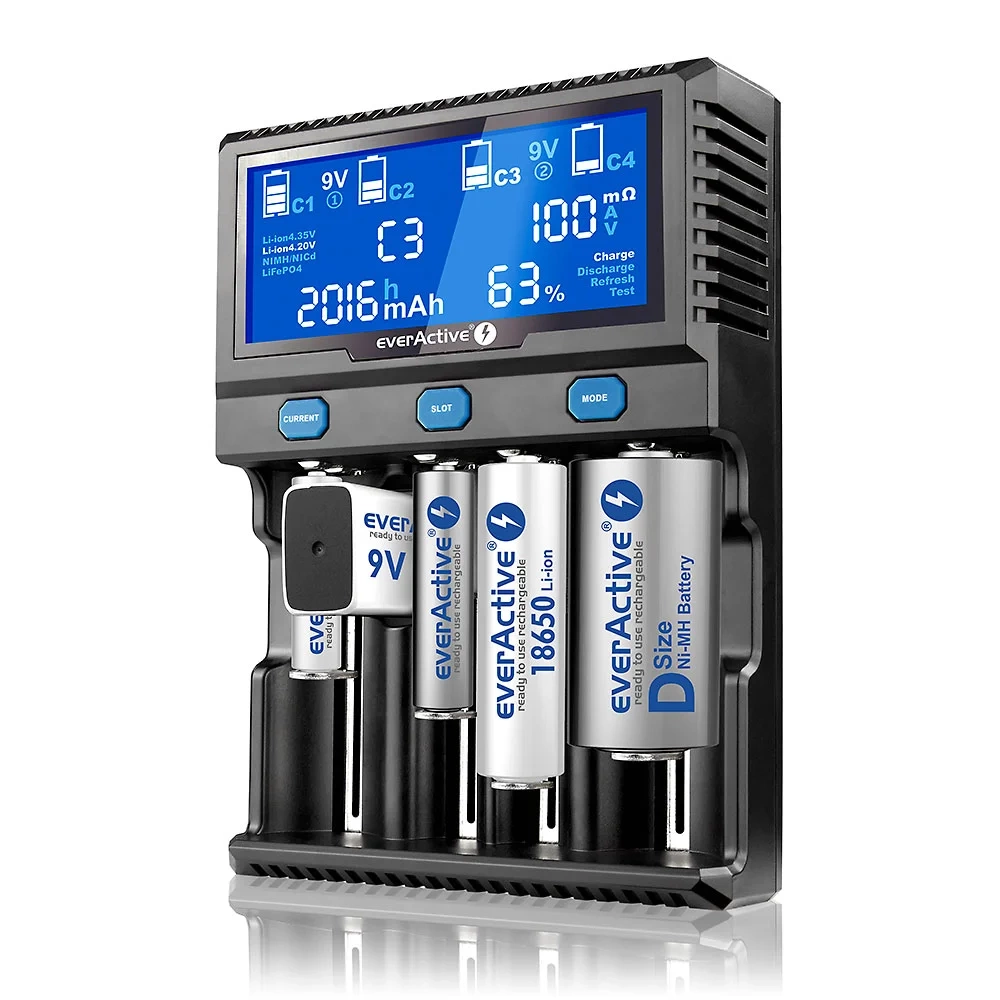

- sześć niezależnych kanałów ładowania: cztery kanały dla ogniw cylindrycznych oraz dwa kanały dla akumulatorów typu 9V, z możliwością ładowania pojedynczych akumulatorów i nietypowych, nieparzystych kombinacji,
- komplet zabezpieczeń: przed przeładowaniem, przed nadmiernym rozładowaniem ogniw, zwarciowe, przeciążeniowe, termiczne, przed odwrotną polaryzacją ogniw.
Ładowarka obsłuży każdy akumulator cylindryczny o długości 32-76 mm i średnicy maksymalnej do 33 mm.
W UC4200 naładujemy bez problemu popularne akumulatory 18650 zarówno w wersji z zabezpieczniem elektronicznym jak i bez. Także zabezpieczone akumulatory 20700/21700 nie stanowią dla niej żadnego problemu.
