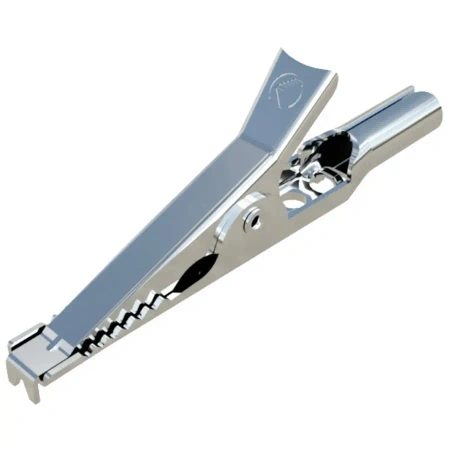

Krokodylek nieizolowany Hirschmann AGF 20, rozwarcie 10 mm, gniazdo 4 mm

AGF 20 to nieizolowany krokodylek pomiarowy ze stali niklowanej. Kształt szczęk pozwala chwycić zarówno bardzo cienki drut, jak i grubszy przewód, a także wałek lub sworzeń o średnicy do 10 mm.

Przewód podłącza się na dwa sposoby: wtykiem bananowym do gniazda 4 mm albo lutując go do krokodylka. Dzięki temu AGF 20 sprawdzi się jako końcówka przewodu pomiarowego z wtykiem 4 mm i jako stały element przewodu wykonanego samodzielnie.

Krokodylek nie ma kategorii pomiarowej (CAT O). Jest przeznaczony do obwodów niepodłączonych bezpośrednio do sieci zasilającej, np. elektroniki, zasilaczy niskonapięciowych i instalacji w pojazdach.

Do zastosowań, w których ważna jest odporność na korozję, służy wersja ze stali nierdzewnej: AGF 30.

Parametry

• materiał: stal niklowana
• przyłącze: gniazdo 4 mm (nieresorowane), możliwość lutowania
• rozwarcie szczęk: 10 mm
• napięcie znamionowe: 30 V AC / 60 V DC
• prąd znamionowy: 4 A (z uwzględnieniem krzywej obniżania)
• kategoria pomiarowa wg IEC 61010: O (bez kategorii)
• temperatura pracy: od -25 do +100 °C

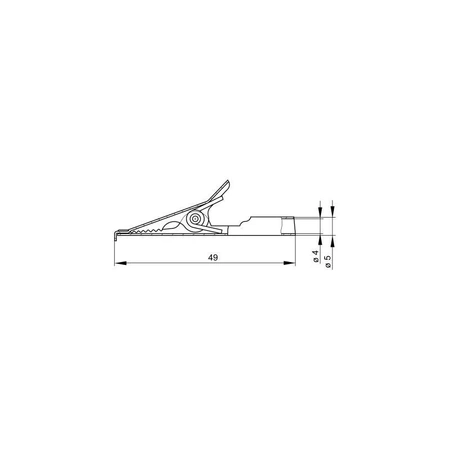

• długość: 49 mm
• producent: Hirschmann Test & Measurement (SKS Kontakttechnik), nr art. 930120000
