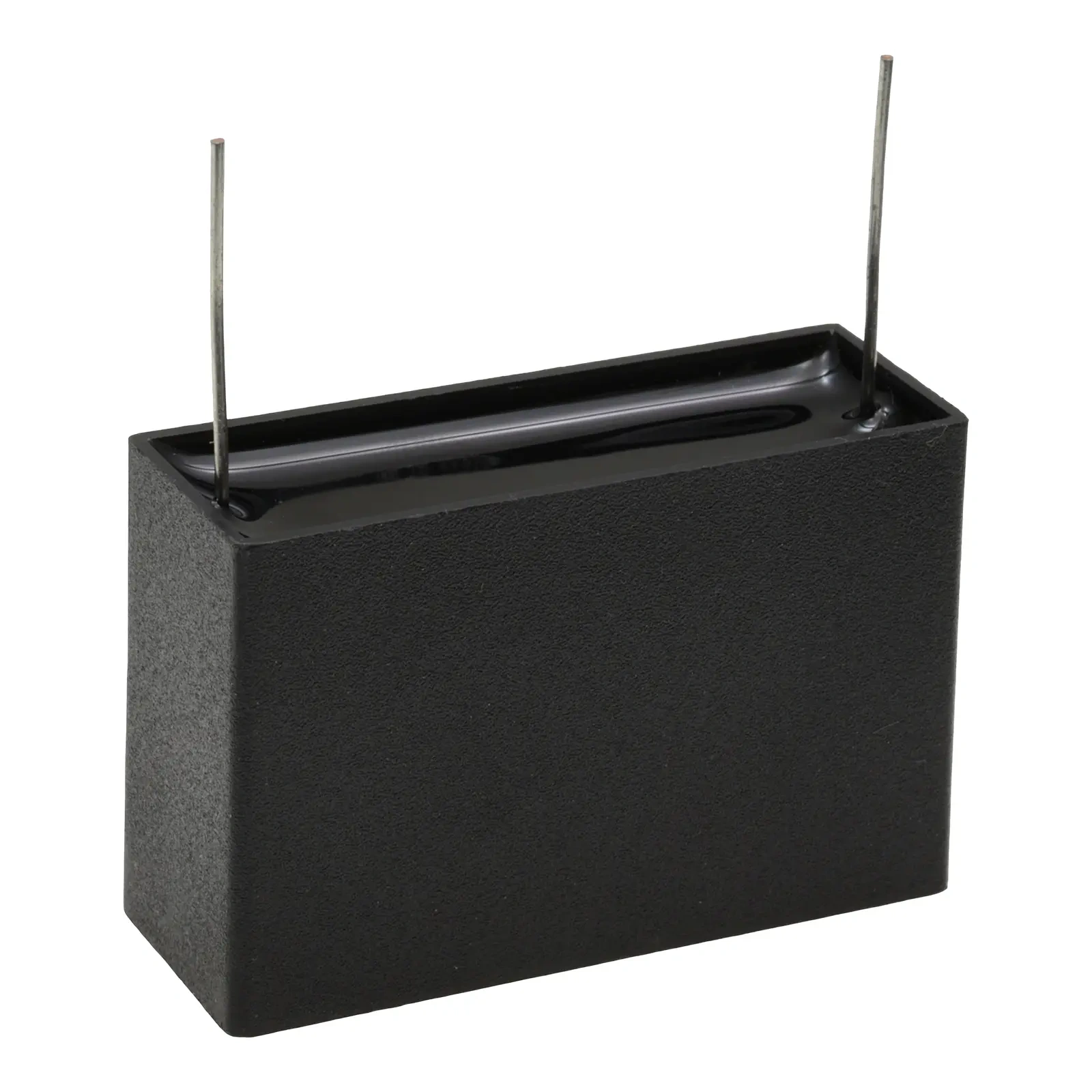

Kondensator rozruchowy do silnika 2,5µF 450VAC, CBB61, do druku, 38 × 17 × 28 mm, EPERS
- Kondensator rozruchowy 2,5µF na napięcie pracy 450VAC w obudowie CBB61, do kosiarek, pomp obiegowych i wentylatorów. Wyprowadzenia druciane do wlutowania w płytkę. Wymiary 38 × 17 × 28 mm.
Kondensator rozruchowy do silnika, 2.5uF 450VAC EPERS CBB61 do druku
Kondensator rozruchowy EPERS CBB61 2.5uF 450VAC jest przeznaczony do jednofazowych silników elektrycznych wymagających kondensatora o pojemności 2.5uF. Wyprowadzenia do druku pozwalają zamontować element bezpośrednio na płytce PCB, o ile zgadza się rozstaw wyprowadzeń i dostępne miejsce w urządzeniu.
Prostokątna obudowa 38x17x28mm ułatwia montaż w modułach sterujących, zasilających i pomocniczych układach silnikowych. Przy wymianie trzeba sprawdzić pojemność, napięcie pracy, wymiary obudowy, raster wyprowadzeń oraz wysokość elementu nad płytką.
Kondensator 2.5uF powinien zastępować kondensator 2.5uF, o ile dokumentacja silnika lub urządzenia nie przewiduje inaczej. Zmiana pojemności bez weryfikacji może pogorszyć rozruch albo warunki pracy uzwojenia pomocniczego.
Zastosowanie
- silniki jednofazowe wymagające kondensatora 2.5uF
- moduły sterujące z miejscem na kondensator do druku
- wentylatory, dmuchawy i małe układy napędowe
- urządzenia AGD i układy pomocnicze
- wymiana kondensatora CBB61 o zgodnych parametrach elektrycznych i montażowych

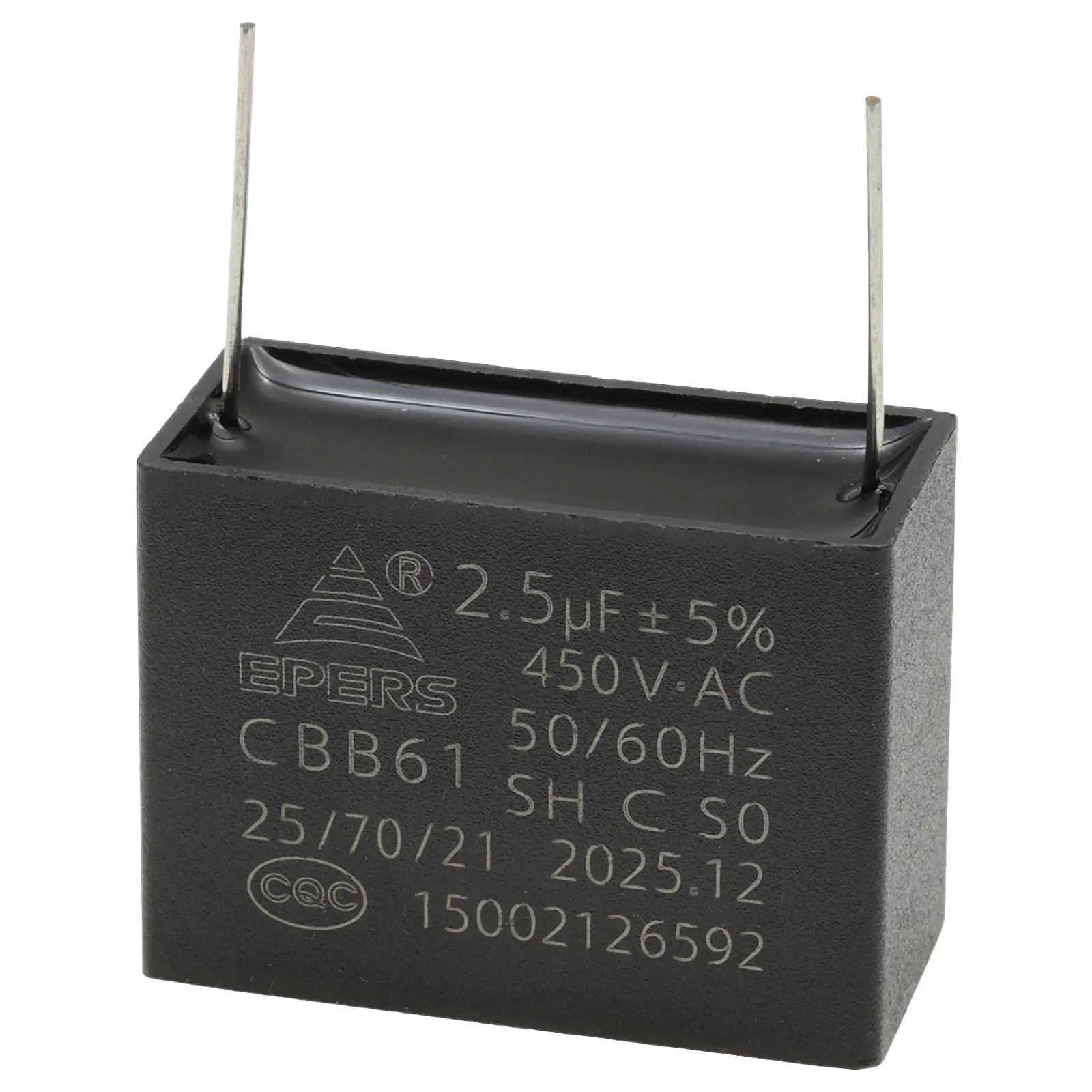

Specyfikacja techniczna
- Producent: EPERS
- Typ kondensatora: CBB61
- Pojemność: 2.5uF
- Tolerancja pojemności: ±5%
- Napięcie pracy: 450VAC
- Częstotliwość pracy: 50/60Hz
- Klasa ochrony: SH C
- Klasa klimatyczna: 25/70/21
- Klasa bezpieczeństwa obudowy: S0, tworzywo samogasnące
- Certyfikat: CQC

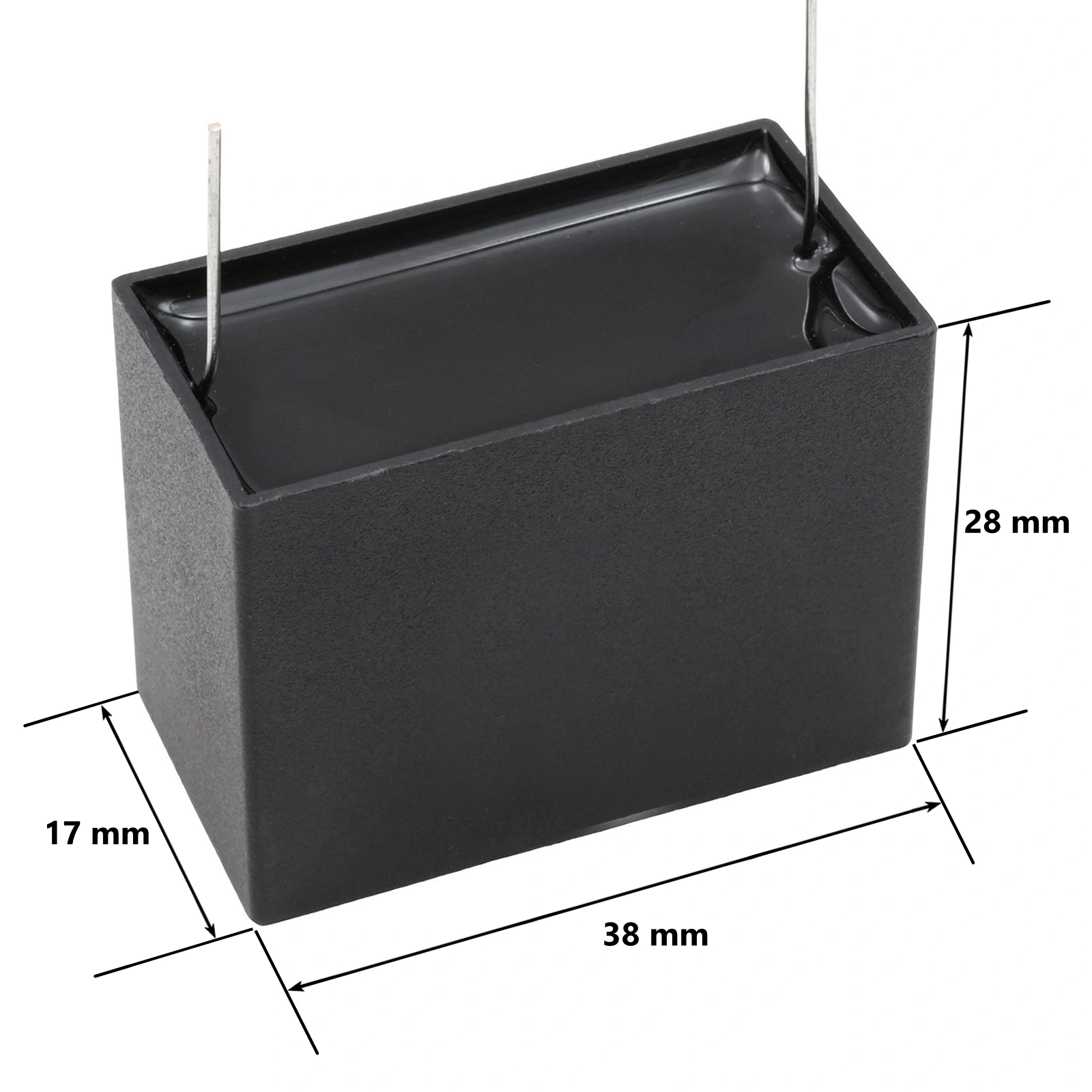

- Wymiary: 38x17x28mm
- Wyprowadzenia: do druku, raster 31mm
- Obudowa: prostokątna z tworzywa samogasnącego
Najczęściej zadawane pytania
Nie. Oprócz pojemności 2.5uF i napięcia 450VAC trzeba sprawdzić wymiary obudowy, raster 31mm oraz ilość miejsca na płytce PCB.
Nie powinno się tego robić bez sprawdzenia dokumentacji silnika lub urządzenia. Najbezpieczniej zastosować kondensator o takiej samej pojemności jak oryginalny.
Nie automatycznie. Kondensator do druku jest przewidziany do montażu na PCB. Zamiana na element z przewodami wymaga sprawdzenia miejsca montażu, sposobu mocowania i bezpieczeństwa połączeń.
Oznaczenie 25/70/21 opisuje warunki klimatyczne pracy kondensatora. W praktyce oznacza zwykle od -25°C do +70°C oraz 21 dni próby w wilgotnym cieple.
Tak. Urządzenie musi być odłączone od zasilania, a kondensator rozładowany w bezpieczny sposób. W układach zasilanych z sieci 230V wymianę powinna wykonywać osoba z odpowiednimi kwalifikacjami.
