Czy ten kondensator pasuje do każdej płytki?
Nie. Oprócz pojemności 1uF i napięcia 450VAC trzeba sprawdzić wymiary obudowy, raster 31mm oraz ilość miejsca na płytce PCB.

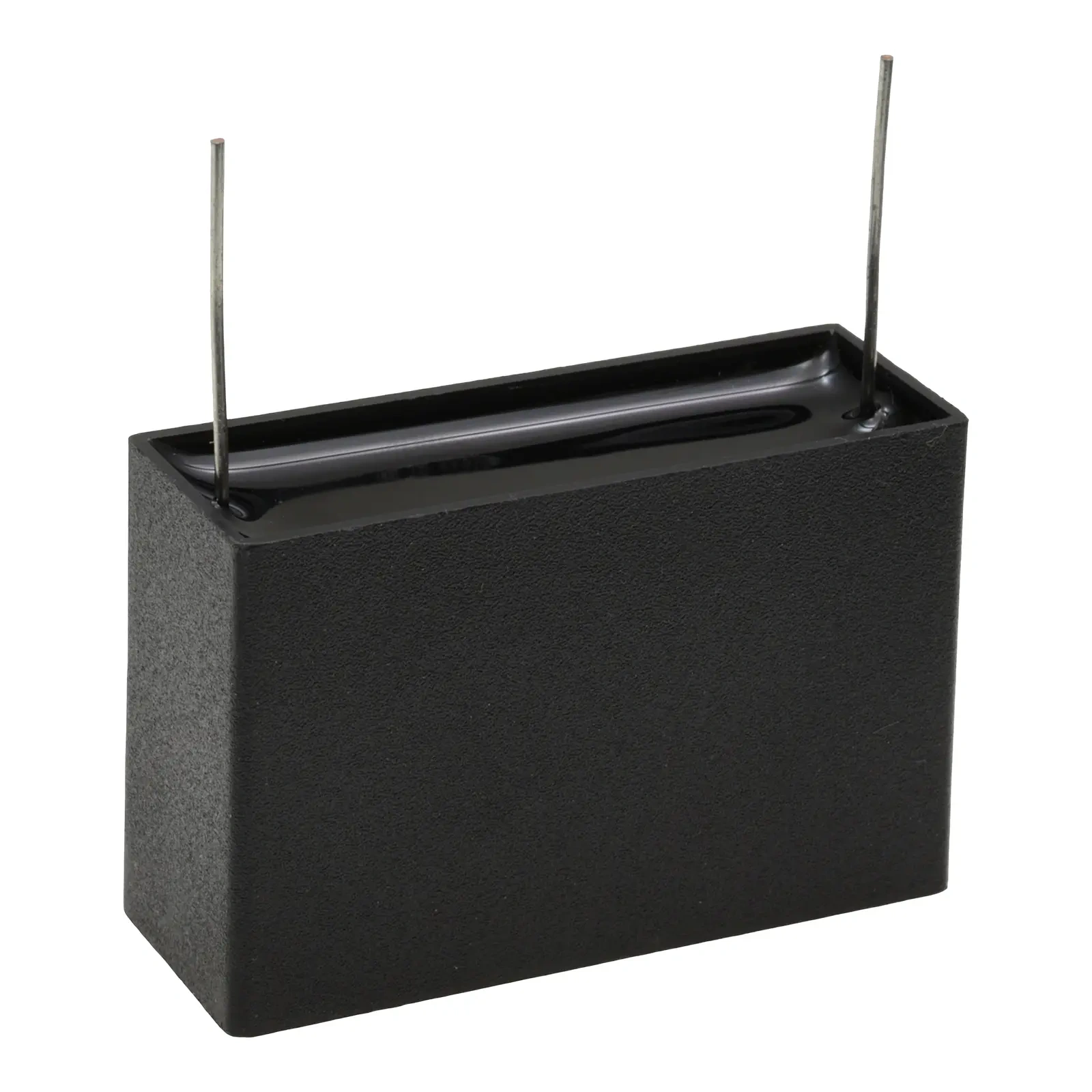

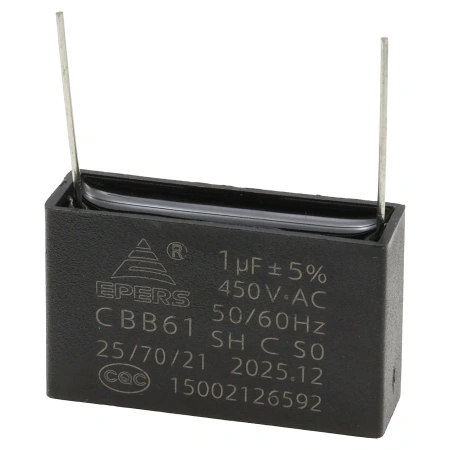

Kondensator rozruchowy do silnika 1µF 450VAC, CBB61, do druku, 36 × 11 × 22 mm, EPERS
- Kondensator rozruchowy 1µF na napięcie pracy 450VAC w obudowie CBB61, do kosiarek, pomp obiegowych i wentylatorów. Wyprowadzenia druciane do wlutowania w płytkę. Wymiary 36 × 11 × 22 mm.
Kondensator rozruchowy do silnika, 1uF 450VAC EPERS CBB61 do druku
Kondensator rozruchowy EPERS CBB61 1uF 450VAC jest przeznaczony do jednofazowych silników elektrycznych wymagających kondensatora o pojemności 1uF. Wyprowadzenia do druku pozwalają zamontować element bezpośrednio na płytce PCB, o ile zgadza się rozstaw wyprowadzeń i dostępne miejsce w urządzeniu.
Prostokątna obudowa 36x11x22mm ułatwia montaż w kompaktowych modułach sterujących, zasilających i pomocniczych układach silnikowych. Przy wymianie trzeba sprawdzić pojemność, napięcie pracy, wymiary obudowy, raster wyprowadzeń oraz wysokość elementu nad płytką.
Kondensator 1uF powinien zastępować kondensator 1uF, o ile dokumentacja silnika lub urządzenia nie przewiduje inaczej. Zmiana pojemności bez weryfikacji może pogorszyć rozruch albo warunki pracy uzwojenia pomocniczego.
Zastosowanie
- silniki jednofazowe wymagające kondensatora 1uF
- moduły sterujące z miejscem na kondensator do druku
- wentylatory, dmuchawy i małe układy napędowe
- urządzenia AGD i układy pomocnicze
- wymiana kondensatora CBB61 o zgodnych parametrach elektrycznych i montażowych
Specyfikacja techniczna
- Producent: EPERS
- Typ kondensatora: CBB61
- Pojemność: 1uF
- Tolerancja pojemności: ±5%
- Napięcie pracy: 450VAC
- Częstotliwość pracy: 50/60Hz
- Klasa ochrony: SH C
- Klasa klimatyczna: 25/70/21
- Klasa bezpieczeństwa obudowy: S0, tworzywo samogasnące
- Certyfikat: CQC

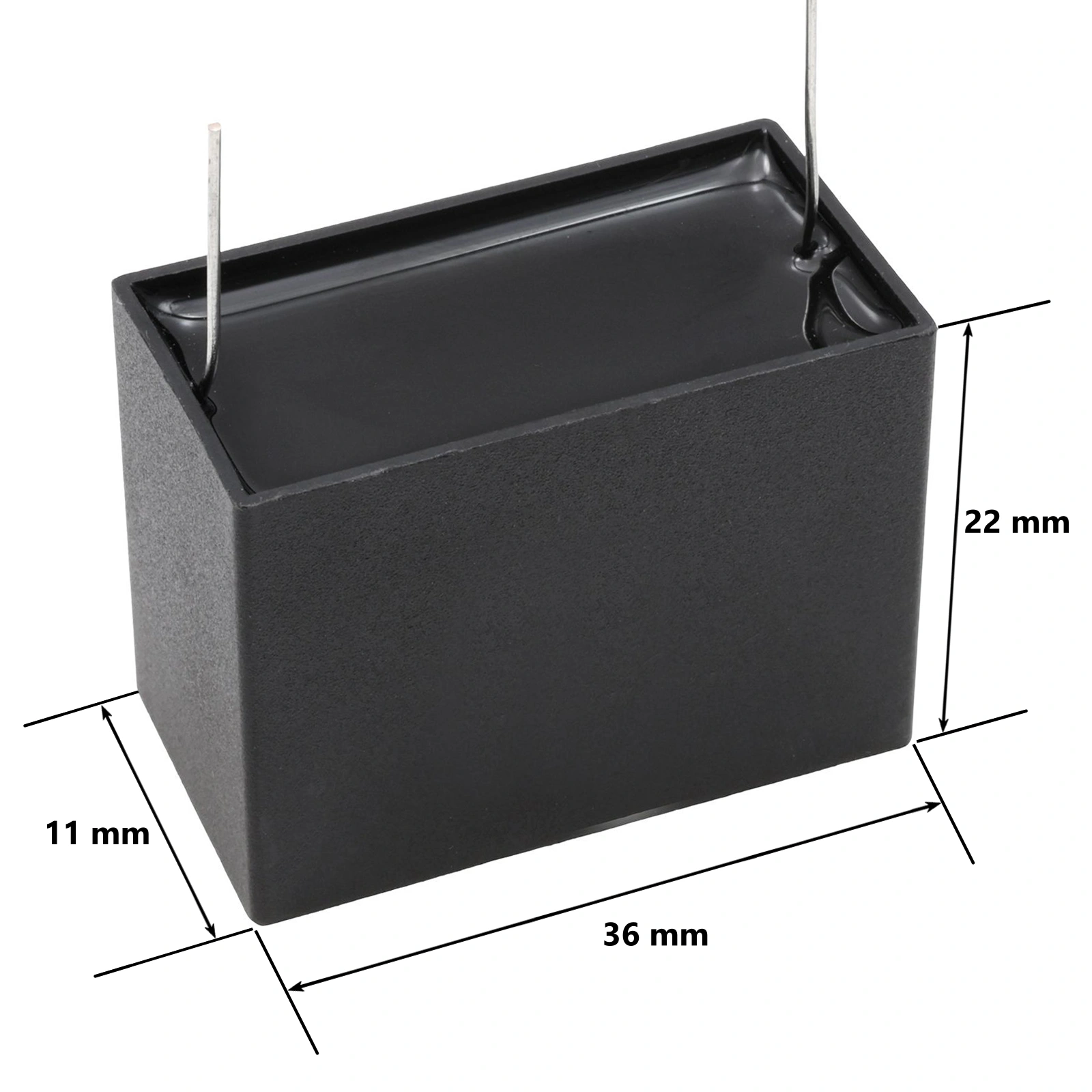

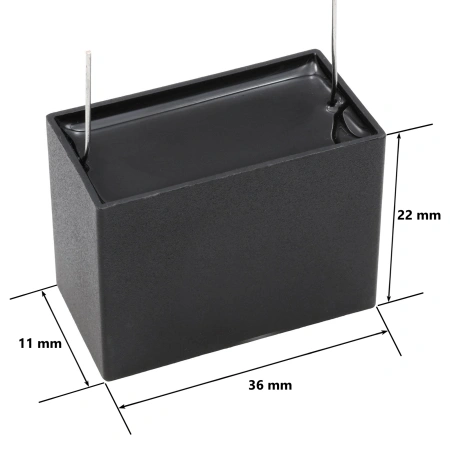

- Wymiary: 36x11x22mm
- Wyprowadzenia: do druku, raster 31mm
- Obudowa: prostokątna z tworzywa samogasnącego
Najczęściej zadawane pytania
Czy można zastąpić kondensator 1uF inną pojemnością?
Nie powinno się tego robić bez sprawdzenia dokumentacji silnika lub urządzenia. Najbezpieczniej zastosować kondensator o takiej samej pojemności jak oryginalny.
Czy kondensator do druku można zastąpić wersją z przewodami?
Nie automatycznie. Kondensator do druku jest przewidziany do montażu na PCB. Zamiana na element z przewodami wymaga sprawdzenia miejsca montażu, sposobu mocowania i bezpieczeństwa połączeń.
Jak czytać klasę klimatyczną 25/70/21?
Oznaczenie 25/70/21 opisuje warunki klimatyczne pracy kondensatora. W praktyce oznacza zwykle od -25°C do +70°C oraz 21 dni próby w wilgotnym cieple.
Czy przed wymianą trzeba rozładować kondensator?
Tak. Urządzenie musi być odłączone od zasilania, a kondensator rozładowany w bezpieczny sposób. W układach zasilanych z sieci 230V wymianę powinna wykonywać osoba z odpowiednimi kwalifikacjami.
