Tranzystor MOSFET 55 V o rezystancji kanału 16 mΩ

IRFZ48N to jeden z najczęściej stosowanych tranzystorów w instalacjach 12 V i 24 V: sterownikach silników szczotkowych, falownikach samochodowych, zabezpieczeniach akumulatorów i regulatorach ładowania. Napięcie 55 V daje zapas nad wartościami występującymi w instalacji dwunastowoltowej wraz z przepięciami komutacyjnymi, a rezystancja kanału 16 mΩ ogranicza straty przy dużym prądzie. Katalogowe 64 A obowiązuje przy obudowie utrzymanej w 25°C — w praktyce granicę wyznacza rezystancja termiczna radiatora, a przy prądzie 30 A tranzystor rozprasza już około 15 W samych strat przewodzenia, nie licząc strat przełączania.

Specyfikacja techniczna

• typ: tranzystor unipolarny MOSFET z kanałem N, wzbogacany
• napięcie dren-źródło: 55 V
• prąd drenu: 64 A
• rezystancja kanału w stanie załączenia: 16 mΩ
• moc strat: 94 W

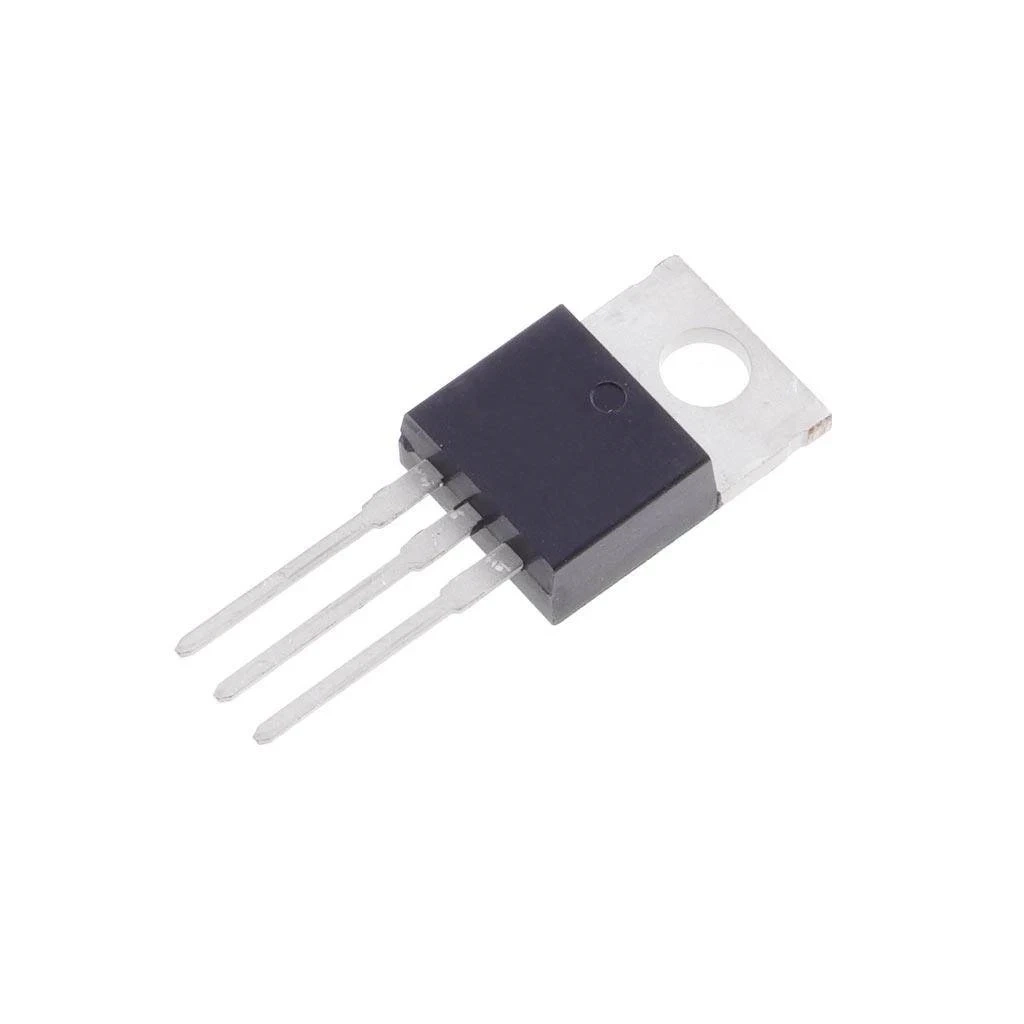

• obudowa: TO-220, montaż przewlekany, do przykręcenia do radiatora
